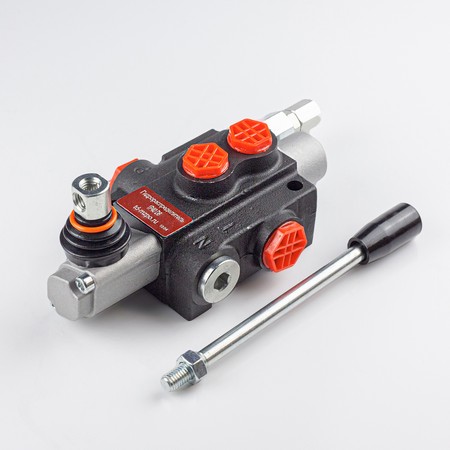

Техническое описание гидрораспределителя 1P40F (схема D8)
Моноблочный гидравлический распределитель предназначен для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в исполнительных механизмах гидросистем. Данное устройство соответствует требованиям ГОСТ 20245-81 по параметрам герметичности и функционирования запорно-регулирующих элементов.
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный корпус с одной рабочей секцией.
- Функциональная схема золотника (D8): Трехпозиционный золотник с фиксацией в крайних положениях («Подъем» и «Опускание»). В нейтральном положении обеспечивается разгрузка насоса (слив в гидробак).
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия с диапазоном настройки 0–250 бар для защиты системы от перегрузок.
- Материалы: Корпус выполнен из высокопрочного чугуна, золотники проходят прецизионную шлифовку и термообработку.
Технические характеристики согласно регламенту:
- Номинальный расход: 40 л/мин.
- Максимальное рабочее давление: 315 бар (31.5 МПа).
- Присоединительная резьба: порты P, T, N — G1/2"; рабочие порты A, B — G3/8".
- Требования к фильтрации: чистота рабочей жидкости не ниже класса 10 по NAS1638 или 19/16 по ISO4406.
Изделие спроектировано для эксплуатации в условиях умеренного и холодного климата, обеспечивая стабильную работу при температуре окружающей среды от -40 до +60 °C.
