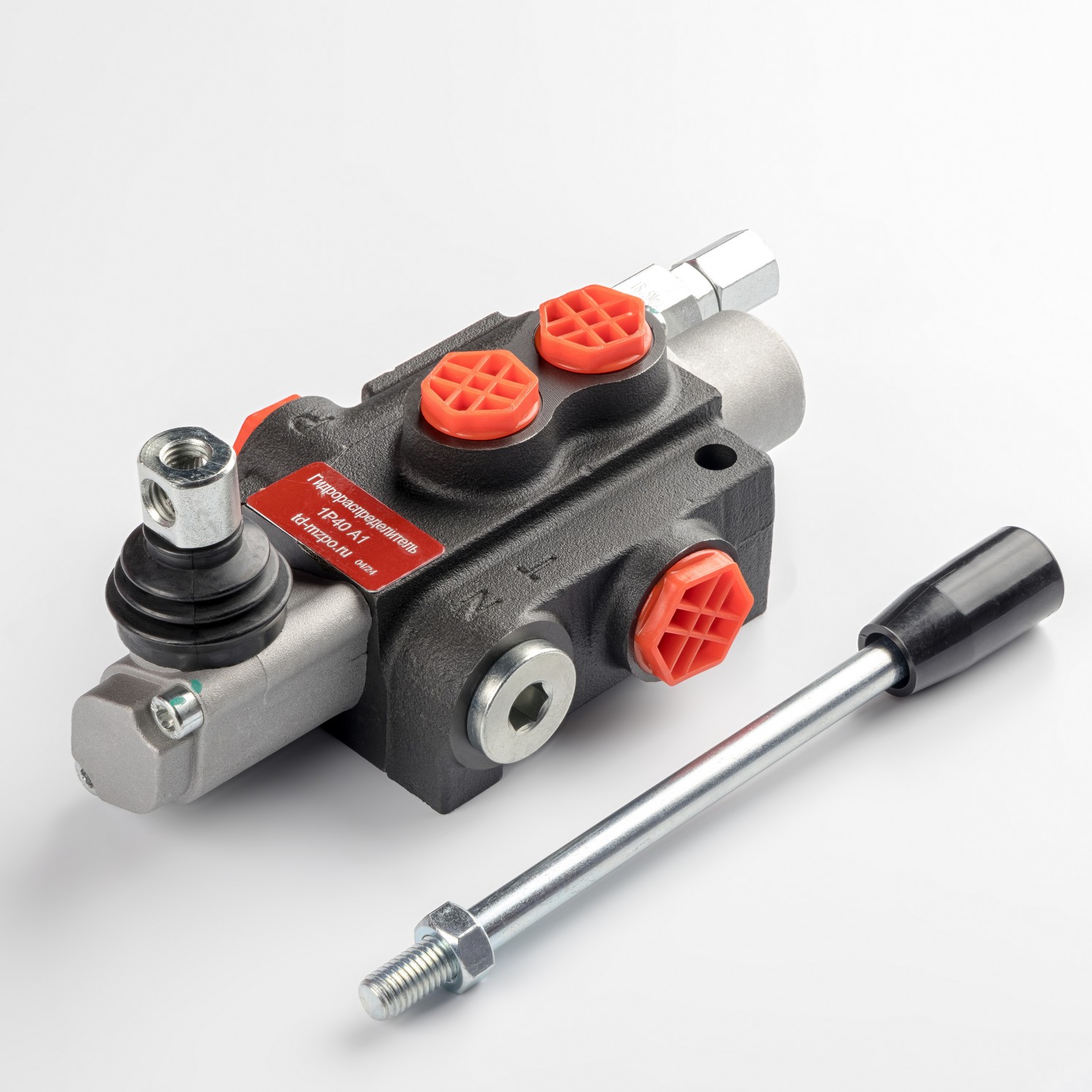

Техническое описание гидрораспределителя 1P40F-OT
Моноблочный гидравлический распределитель серии P40 предназначен для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в гидросистемах мобильных машин и промышленного оборудования. Устройство соответствует требованиям ГОСТ 20245-81 в части общих технических условий для гидрораспределителей.
Конструктивные особенности и функционал
Данная модель является односекционным исполнительным механизмом с ручным управлением. В корпус интегрирован предохранительный (предохранительно-переливной) клапан прямого действия с диапазоном настройки от 0 до 250 бар, что обеспечивает защиту системы от перегрузок без установки дополнительных гидравлических компонентов. Золотник типа А1 обеспечивает трехпозиционное управление цилиндром или гидромотором с пружинным возвратом в нейтральное положение (без фиксации).
Технические характеристики:
- Тип распределителя: Моноблочный, золотниковый
- Количество рабочих секций: 1
- Номинальный расход: 40 л/мин
- Максимальное рабочее давление: 315 бар (P), 250 бар (A, B)
- Давление на сливе (T): до 50 бар
- Присоединительная резьба: Порты P, T, N — G1/2"; Рабочие порты A, B — G3/8"
- Класс чистоты рабочей жидкости: не ниже 10 по NAS 1638 или 19/16 по ISO 4406
- Вязкость рабочей жидкости: 12...800 мм²/с
- Температурный диапазон: от -40°C до +60°C (окружающая среда)
Изделие спроектировано с учетом стандартов ГОСТ 16514-96 по параметрам герметичности и надежности гидравлических узлов. Эксплуатация допускается на минеральных маслах с кинематической вязкостью, соответствующей техническому паспорту оборудования.
