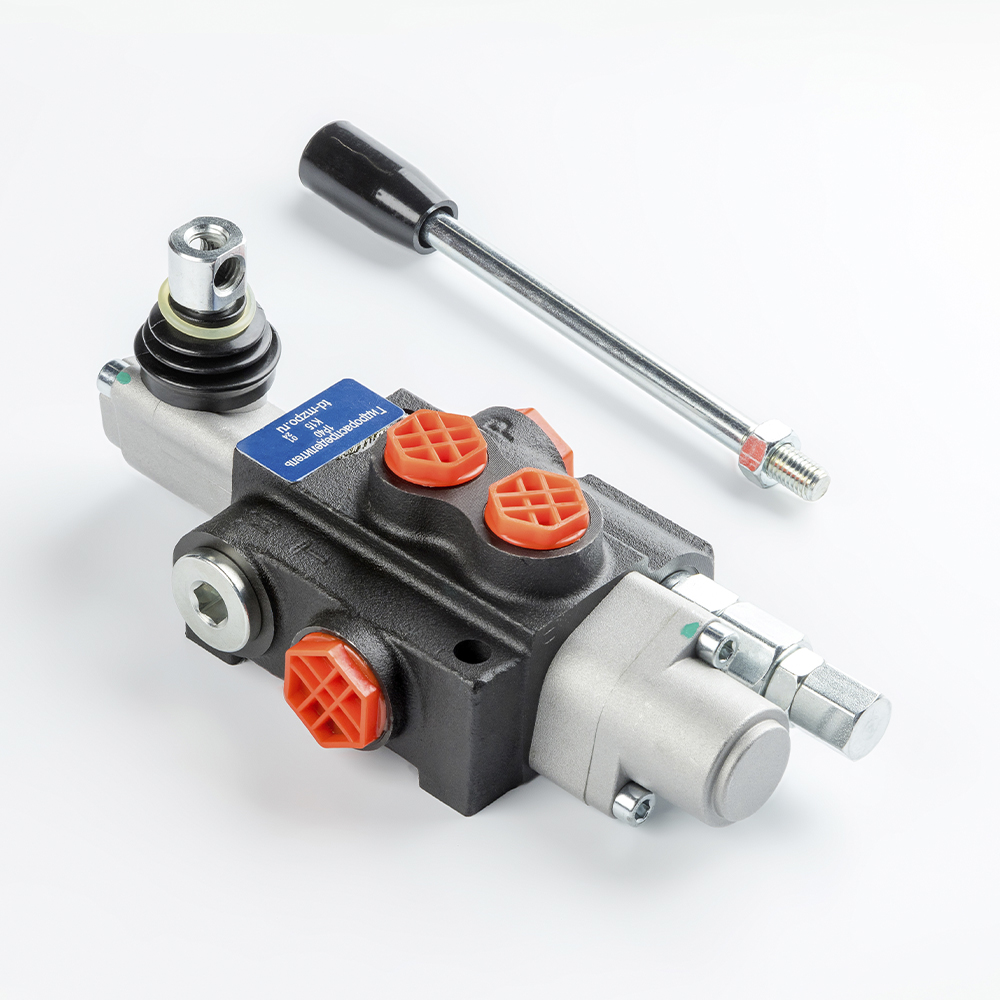

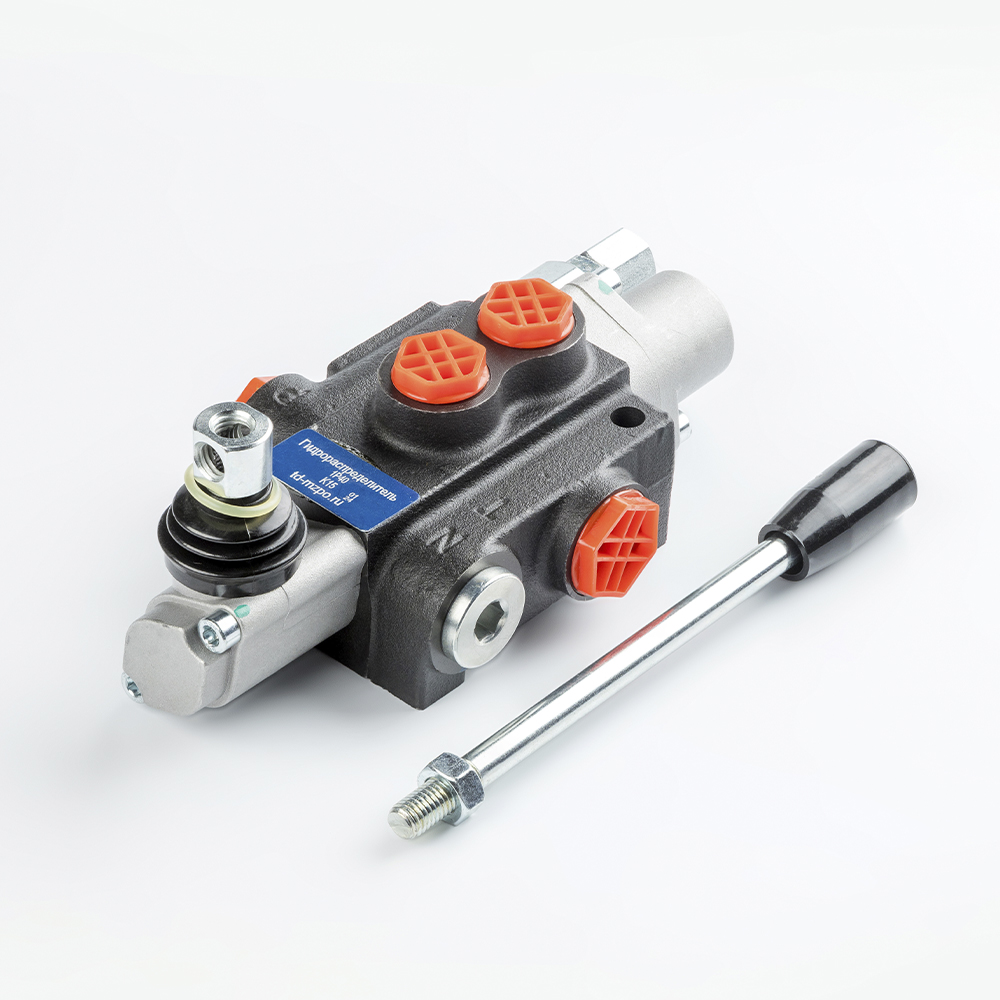

Техническое описание гидрораспределителя 1P40-K15
Моноблочный гидрораспределитель серии Р40 предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функционал
Данная модификация оснащена одним золотником типа K15, обеспечивающим четыре рабочих положения: подъем, опускание, нейтраль и «плавающий режим». Фиксация золотника предусмотрена во всех рабочих положениях. Моноблочный корпус выполнен из высокопрочного чугуна, что гарантирует стабильность геометрических параметров при высоких давлениях.
Гидравлические параметры
- Регулирующая аппаратура: Интегрированный предохранительный клапан прямого действия с диапазоном настройки 0–250 бар.
- Пропускная способность: Номинальный расход составляет 40 л/мин при минимальных гидравлических потерях.
- Рабочая среда: Минеральные масла с кинематической вязкостью 10–400 сСт. Чистота жидкости должна соответствовать классу 10 по NAS 1638 или 19/16 по ISO 4406.
Монтажные характеристики
Присоединение гидравлических линий осуществляется через резьбовые порты: линии нагнетания (P), слива (T) и последовательного соединения (N) имеют резьбу G1/2", рабочие порты (A, B) — G3/8". Устройство сохраняет работоспособность в широком температурном диапазоне согласно климатическому исполнению по ГОСТ 15150-69.
