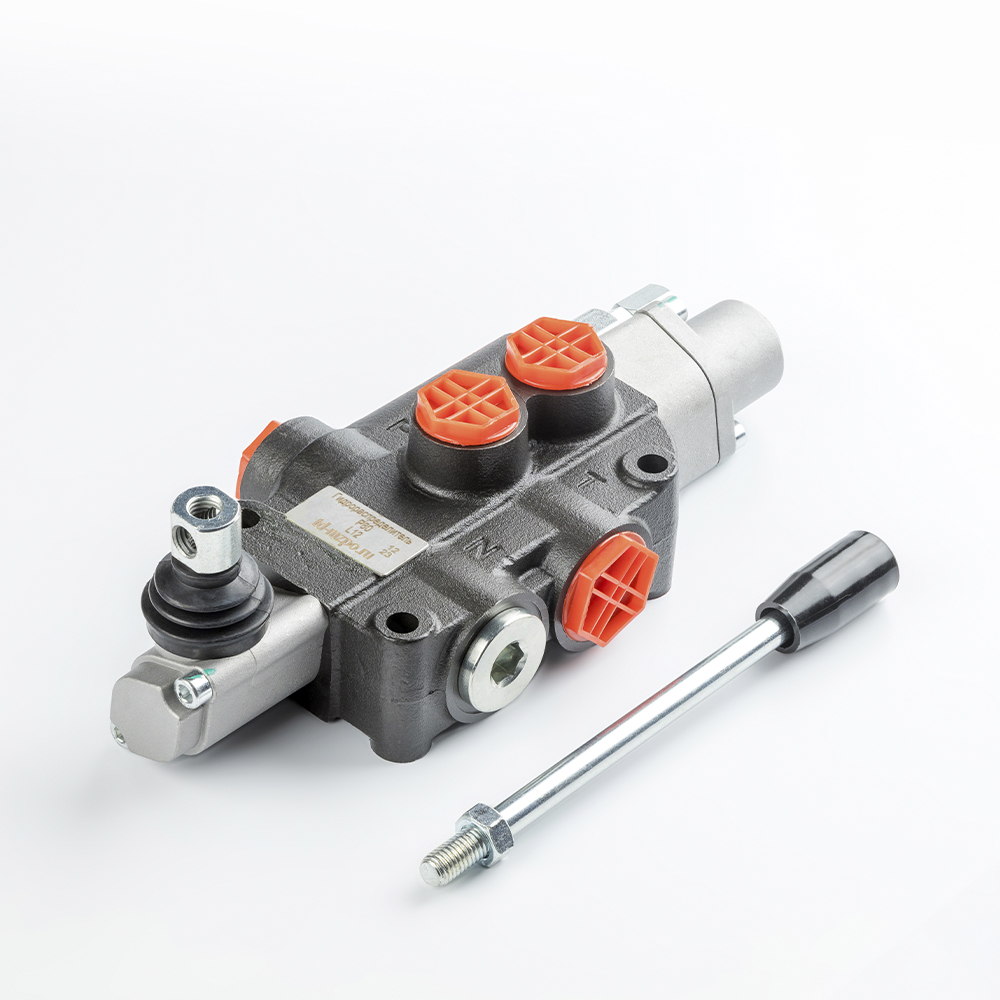

Техническое описание гидрораспределителя P80-L12
Моноблочный гидравлический распределитель серии Р80 предназначен для изменения направления потока, регулирования давления и ограничения расхода рабочей жидкости в гидравлических системах исполнительных механизмов. Данная модель выполнена в односекционном исполнении и оснащена золотником типа L12.
Конструктивные особенности и функционал:
- Тип управления: Ручное рычажное управление с возможностью позиционирования золотника.
- Режим работы золотника (L12): Реализован специализированный «плавающий режим» с механической фиксацией. Позиции «Подъем» и «Опускание» осуществляются без фиксации (пружинный возврат в нейтраль).
- Регулирующая аппаратура: В корпус интегрирован предохранительный (прецизионный) клапан прямого действия. Диапазон настройки давления срабатывания составляет от 0 до 250 Bar, что обеспечивает защиту гидросистемы от перегрузок.
- Стандарты производства: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к пультам управления) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Технические параметры эксплуатации:
Устройство рассчитано на работу с минеральными маслами в широком температурном диапазоне. Гидравлические порты выполнены с трубной цилиндрической резьбой (G), что гарантирует герметичность соединений при высоких давлениях. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 для предотвращения преждевременного износа прецизионных пар золотник-корпус.
