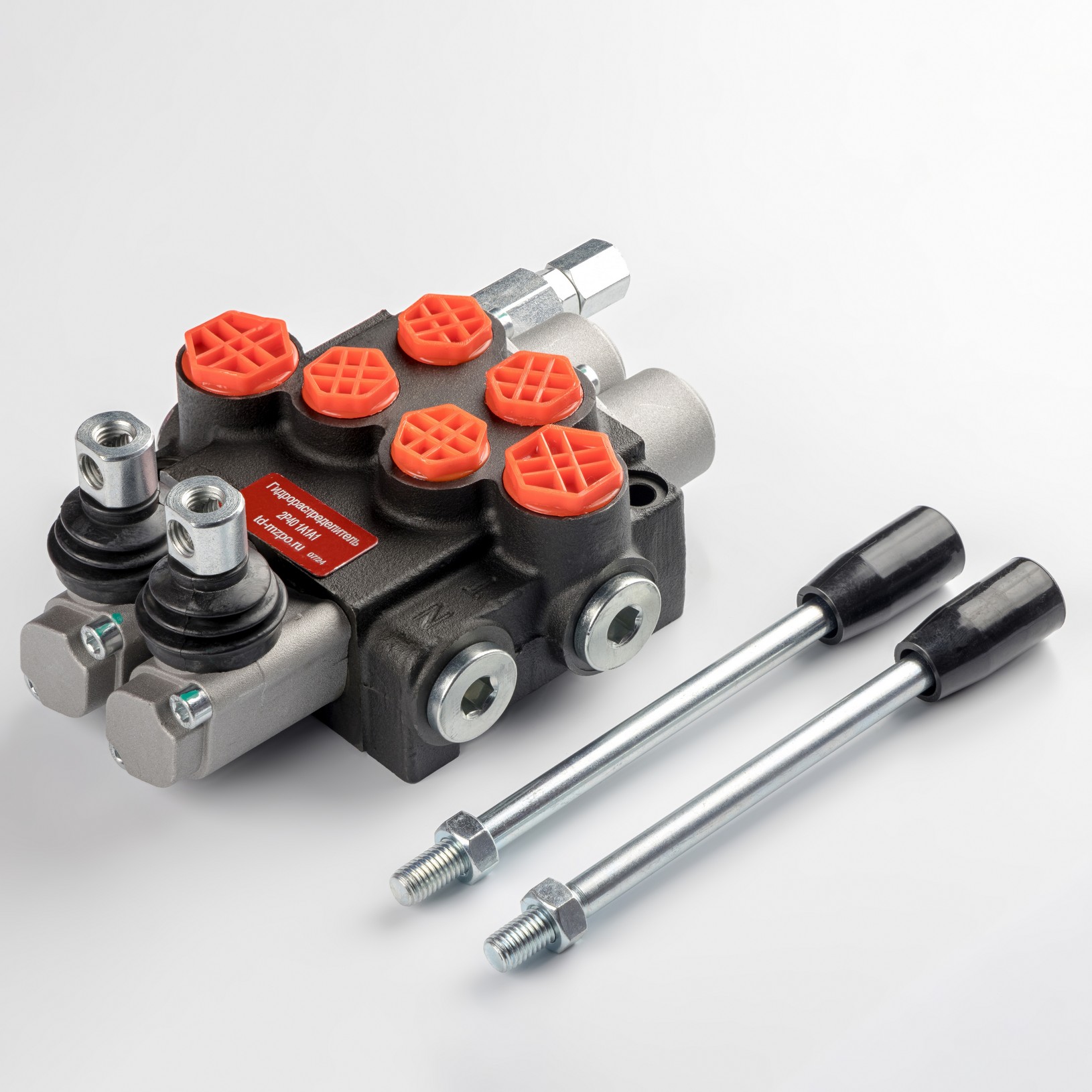

Техническое описание гидрораспределителя 2P40F-OT
Моноблочный гидравлический распределитель золотникового типа предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидравлических систем. Устройство выполнено в двухсекционном исполнении с ручным управлением.
Конструктивные особенности и функционал
- Клапанный механизм: Интегрированный предохранительный гидроклапан прямого действия с диапазоном настройки давления от 0 до 250 бар.
- Схема распределения: Две рабочие секции с конфигурацией золотников типа А1 (пружинный возврат в нейтральное положение из рабочих позиций "подъем" и "опускание").
- Тип монтажа: Моноблочный корпус повышенной жесткости, обеспечивающий герметичность соединений при высоких нагрузках.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к пультам управления) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Технические характеристики
| Номинальный расход | 40 л/мин |
| Максимальное рабочее давление | 315 бар (31.5 МПа) |
| Диапазон рабочих температур | от -20°C до +80°C |
| Класс чистоты рабочей жидкости | не ниже 10 по NAS1638 или 19/16 по ISO4406 |
| Присоединительная резьба (P, T, N) | G 1/2" |
| Присоединительная резьба (A, B) | G 3/8" |
Эксплуатация оборудования должна производиться в соответствии с нормами ГОСТ 17411-91, регламентирующим требования к гидравлическим приводам.
