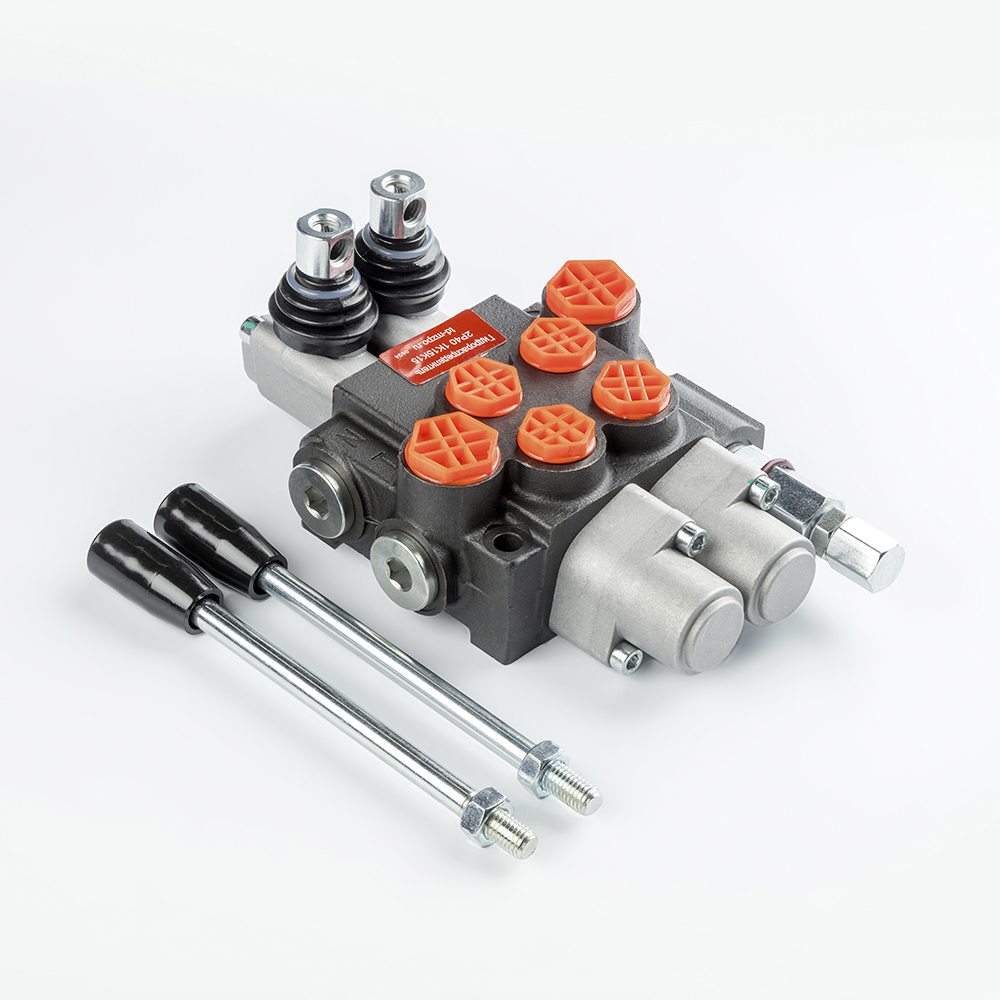

Техническое описание гидрораспределителя 2P40-1K15K15
Моноблочный гидравлический распределитель двухсекционного типа предназначен для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в исполнительных механизмах гидросистем. Данное устройство соответствует требованиям ГОСТ 16514-96, что гарантирует надежность эксплуатации в мобильной технике и стационарных установках.
Конструктивные особенности и функционал
Изделие оснащено двумя золотниками типа K15, обеспечивающими четыре положения: подъем, опускание, нейтраль и плавающий режим. Все рабочие положения, включая плавающий режим, снабжены механической фиксацией. В корпус интегрирован предохранительный клапан прямого действия с диапазоном настройки от 0 до 250 бар для защиты системы от перегрузок.
Технические параметры
- Тип управления: ручное (рычажное);
- Схема распределения: моноблочная, с параллельным соединением исполнительных органов;
- Гидравлические порты: входная линия P и сливная T — G1/2", рабочие отводы A и B — G3/8";
- Чистота рабочей жидкости: не ниже 10 класса по NAS1638 или 19/16 по ISO4406, согласно ГОСТ 17216;
- Климатическое исполнение: эксплуатация при температуре окружающей среды от -40 до +60 °C.
Применение данного распределителя позволяет реализовать сложные циклы работы оборудования, требующие удержания исполнительного механизма в заданном положении или обеспечения свободного перемещения штока гидроцилиндра (плавающий режим).
