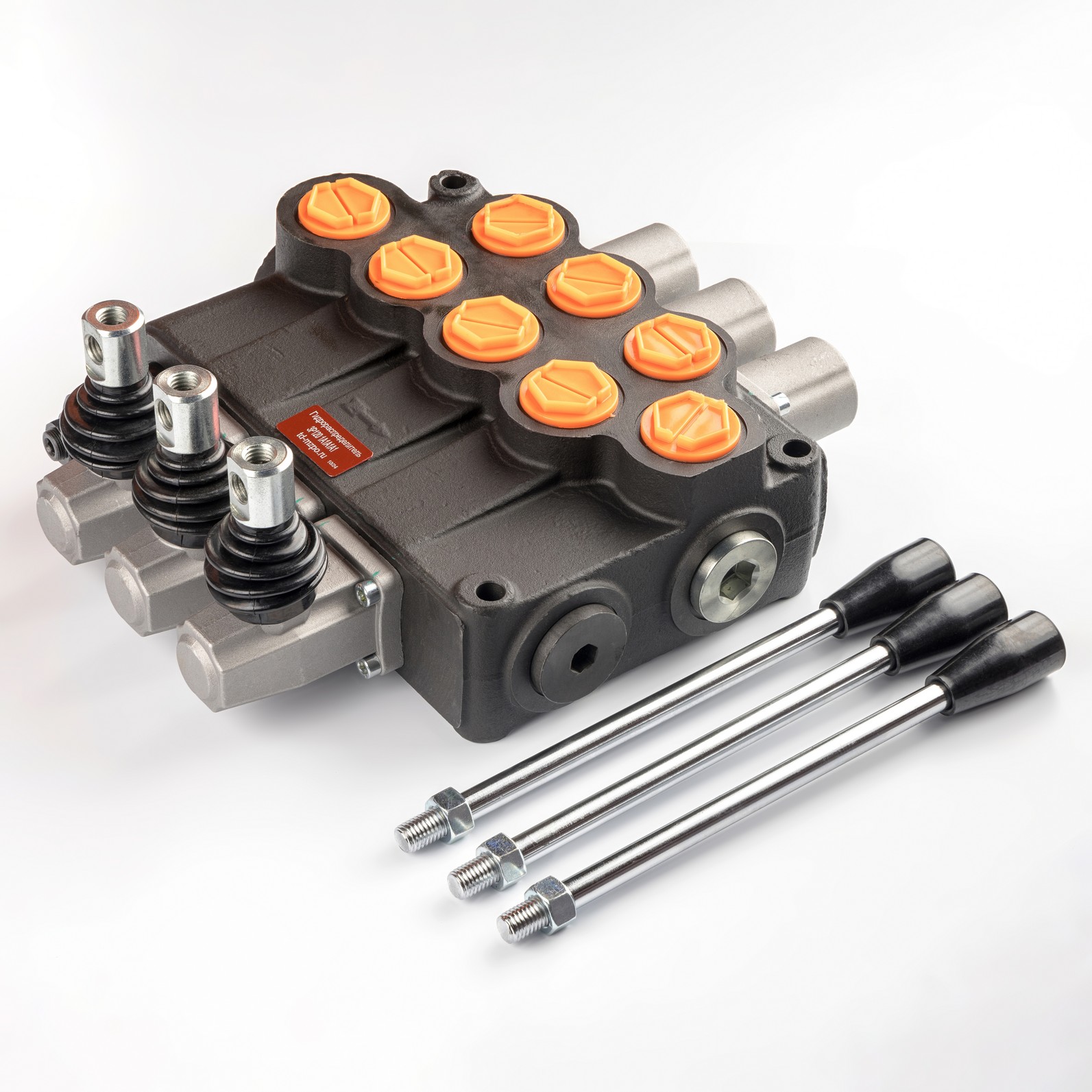

Техническое описание гидрораспределителя 3P120
Моноблочный трехсекционный гидравлический распределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в исполнительных механизмах гидросистем. Устройство обеспечивает прецизионное ручное управление в соответствии с установленной схемой золотников типа 1А1 (пружинный возврат в нейтральное положение).
Конструктивные и функциональные особенности:
- Интегрированный предохранительный клапан: В конструкцию встроен регулируемый клапан прямого действия с диапазоном настройки 0–250 Bar, обеспечивающий защиту системы от пиковых нагрузок.
- Гидравлическая схема: Моноблочное исполнение минимизирует риск утечек и повышает жесткость конструкции. Предусмотрена возможность организации последовательного контура через порт N.
- Стандарты качества: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к пультам управления) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
- Требования к среде: Эксплуатация допускается на минеральных маслах с кинематической вязкостью 10–400 сСт. Класс чистоты рабочей жидкости должен быть не ниже 10 по NAS1638 или 19/16 по ISO4406.
Технические параметры портов:
- Линии нагнетания (P) и слива (T): G 1"
- Рабочие порты (A, B): G 1"
- Порт последовательного соединения (N): M36x1.5
