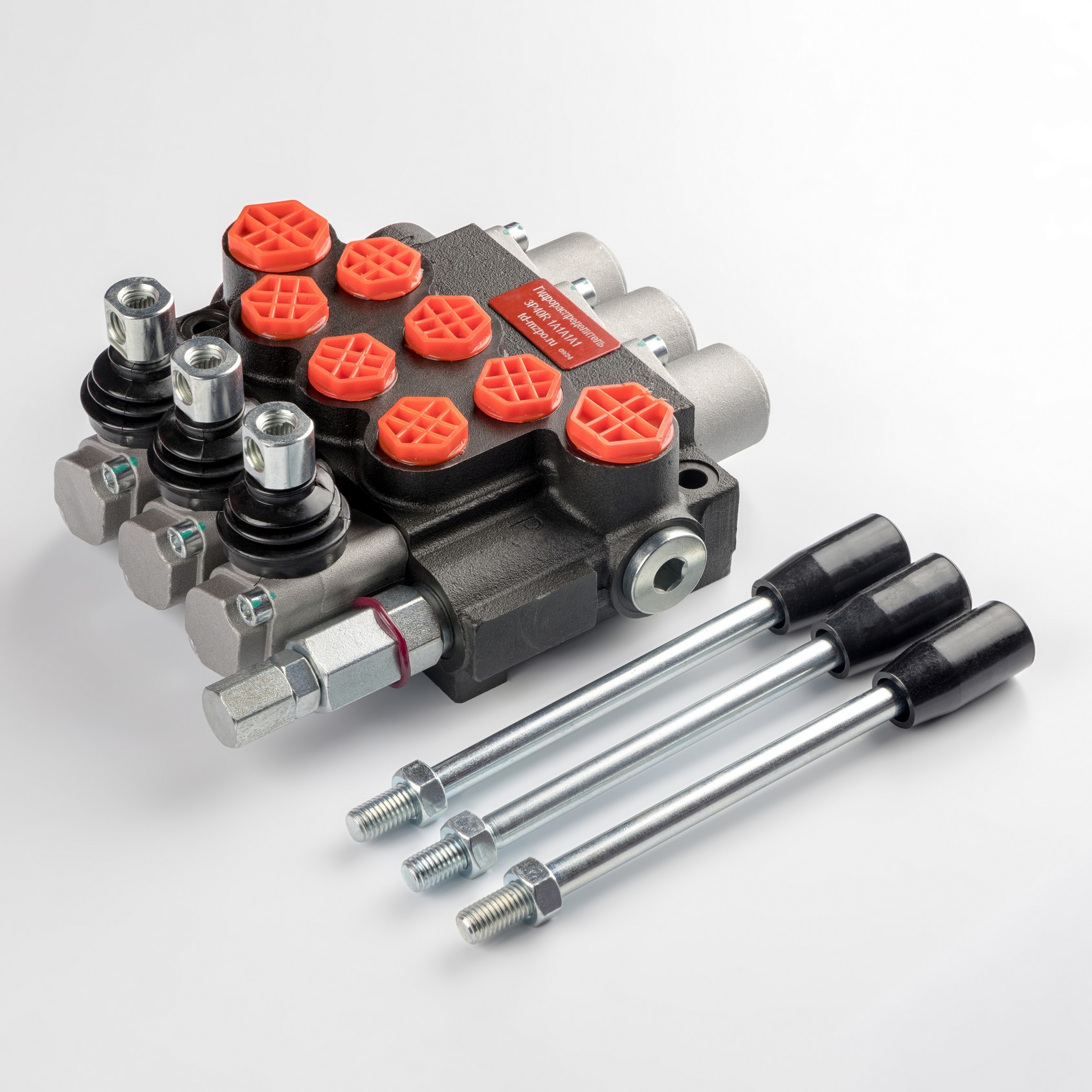

Техническое описание гидрораспределителя 3P40R-OT
Моноблочный трехсекционный гидрораспределитель предназначен для изменения направления потока, регулирования давления и ограничения расхода рабочей жидкости в исполнительных механизмах гидравлических систем. Устройство соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные и функциональные особенности:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и минимизацию утечек.
- Секционность: 3 рабочие секции с типом золотника А1 (пружинный возврат в нейтральное положение из рабочих позиций "подъем" и "опускание").
- Регулирующая аппаратура: Интегрированный предохранительный клапан прямого действия с диапазоном настройки от 0 до 250 бар.
- Гидравлические порты: Резьбовые отверстия стандарта G (BSP). Входная линия (P) и линия слива (T) — G1/2", рабочие порты (A, B) — G3/8".
Технические параметры эксплуатации:
Эксплуатация изделия должна осуществляться в соответствии с ГОСТ 17216-2001 по классу чистоты рабочей жидкости не ниже 19/16 по ISO 4406. Допускается использование минеральных масел с кинематической вязкостью от 10 до 400 мм²/с в температурном диапазоне от -20 до +80 °C.
Режимы работы золотников:
- А1: Трехпозиционный, с пружинным возвратом в нейтраль, управление цилиндрами двустороннего действия.
- Пропускная способность: Номинальный расход составляет 40 л/мин при максимальном рабочем давлении в линиях потребителей до 315 бар.
