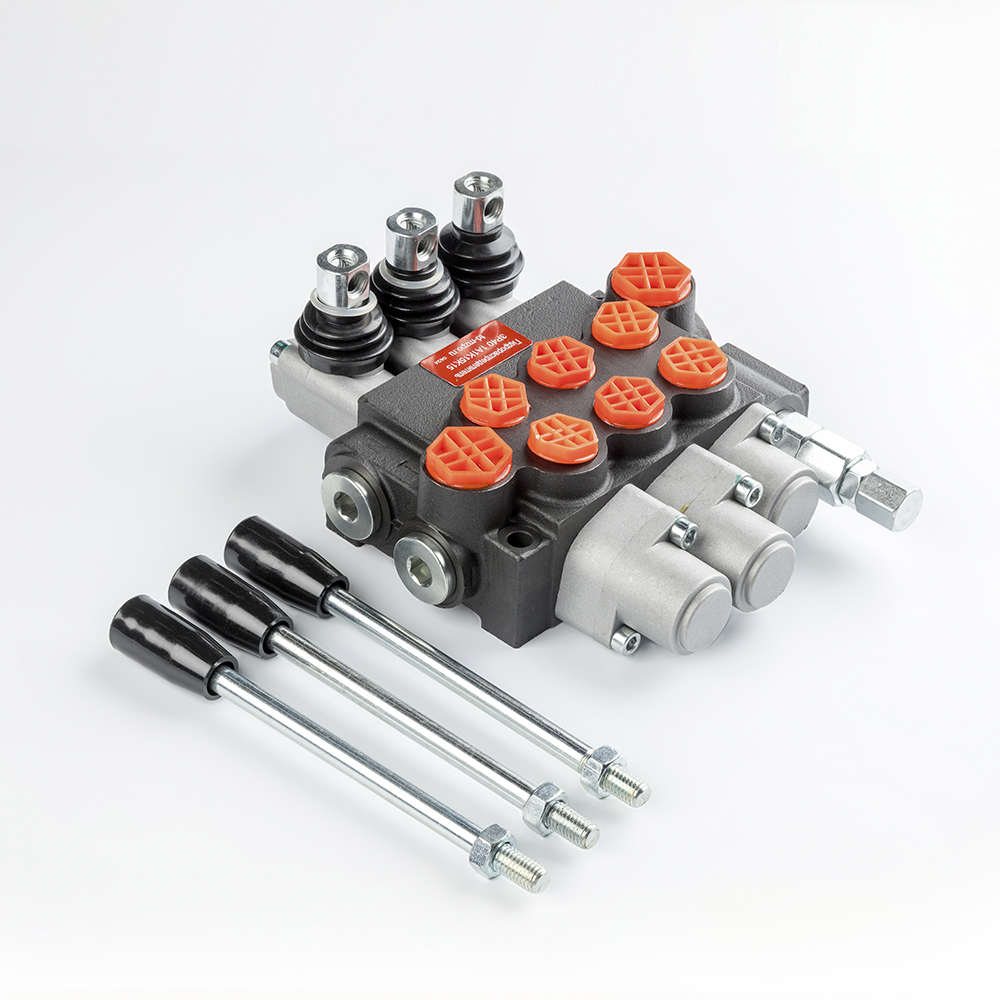

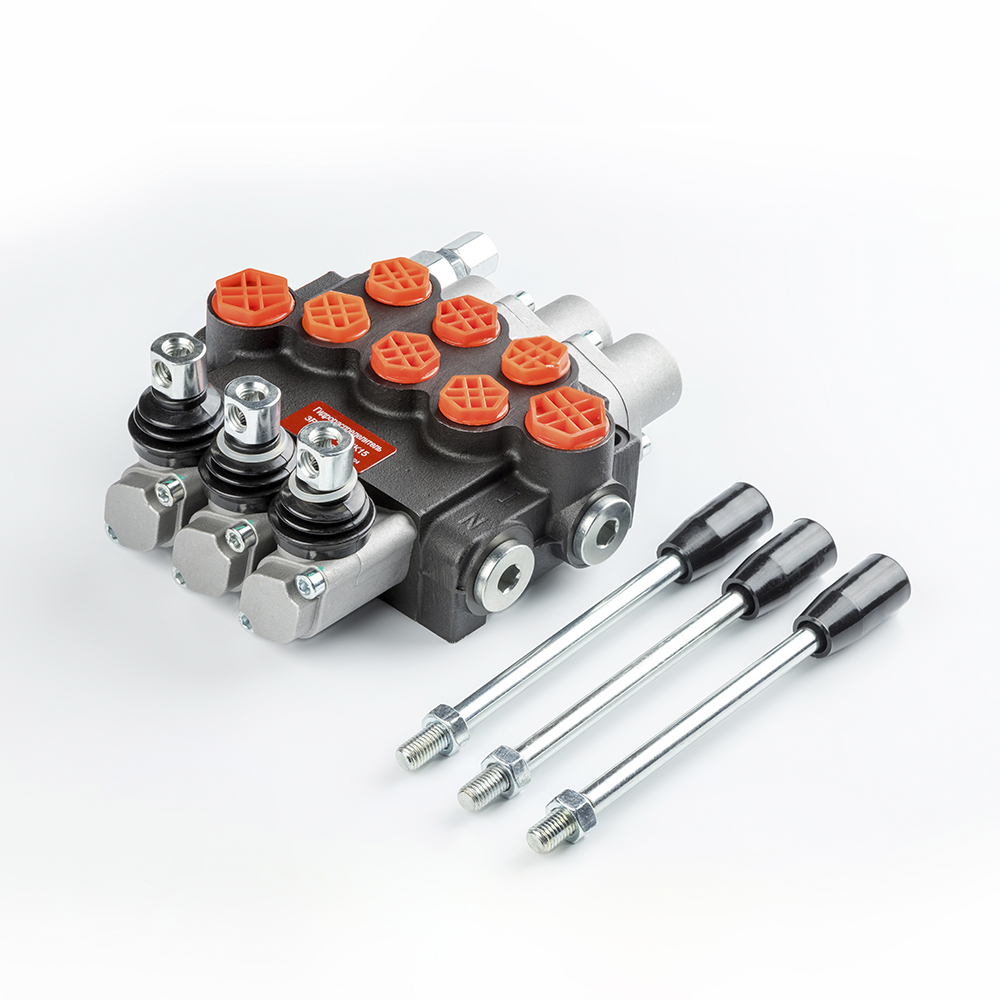

Техническое описание гидрораспределителя 3P40-1A1K15K15
Моноблочный гидравлический распределитель трехсекционного исполнения предназначен для управления вектором потока и регулирования расхода рабочей жидкости в исполнительных механизмах гидросистем. Устройство обеспечивает прецизионное ручное управление исполнительными органами в соответствии с установленными схемами золотников.
Конструктивные особенности и функционал
- Интегрированный предохранительный клапан: В конструкцию встроен регулируемый клапан аварийного сброса давления с диапазоном настройки от 0 до 250 Bar, что исключает необходимость установки дополнительных гидравлических аппаратов защиты.
- Конфигурация золотников:
- Секция 1 (Тип A1): Пружинный возврат в нейтральное положение (без фиксации) в рабочих позициях «подъем» и «опускание».
- Секции 2 и 3 (Тип K15): Четырехпозиционное исполнение с плавающим режимом. Предусмотрена механическая фиксация во всех рабочих положениях, включая плавающее состояние.
- Соответствие стандартам: Изделие спроектировано и изготовлено с соблюдением технических регламентов и соответствует требованиям ГОСТ 20245-81 (Гидрораспределители. Общие технические условия).
Эксплуатационные требования
Для обеспечения номинального ресурса работы необходимо соблюдение чистоты рабочей жидкости согласно ISO 4406 класс 19/16 или NAS 1638 класс 10. Допускается использование гидравлических масел на минеральной основе с кинематической вязкостью в диапазоне эксплуатационных температур.
