Техническое описание гидрораспределителя 3P80-1A1A1L13

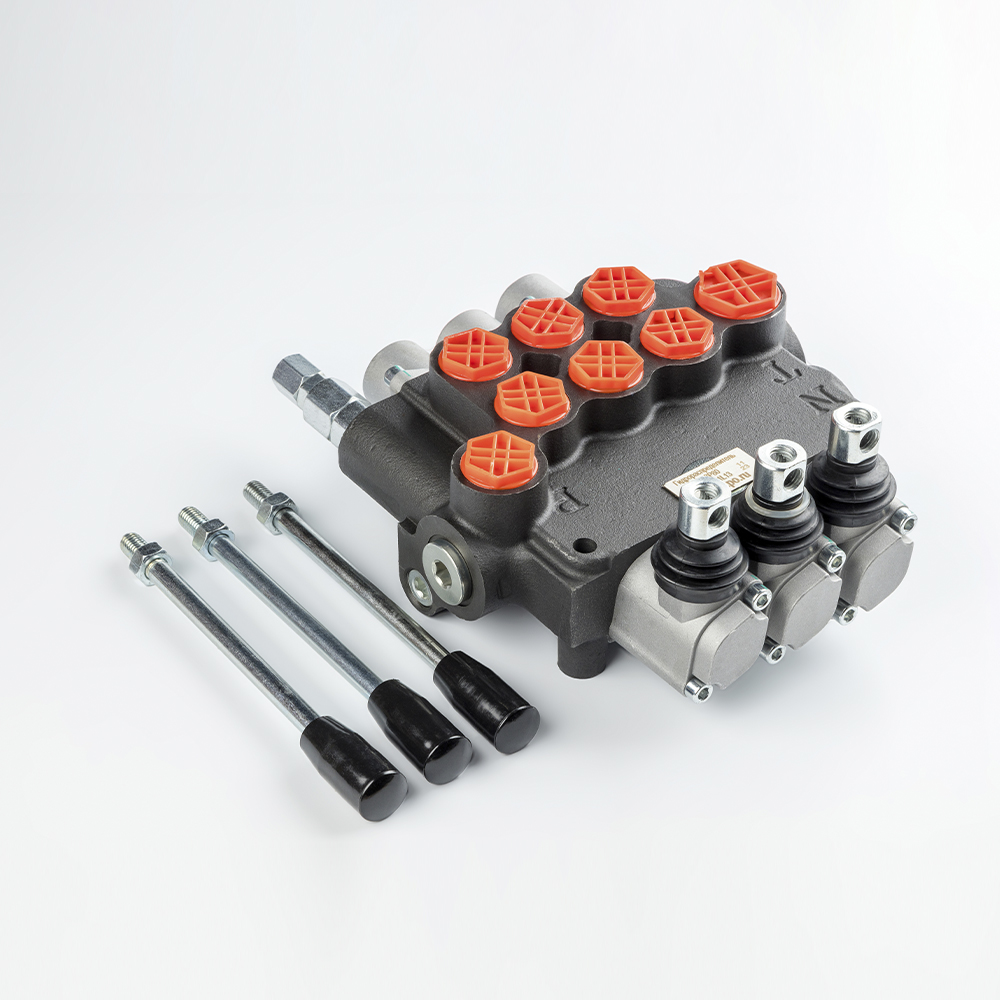

Моноблочный гидрораспределитель 3P80-1A1A1L13 представляет собой трехсекционный агрегат золотникового типа, предназначенный для управления направлением потока, ограничения давления и разгрузки насоса в гидравлических системах мобильных машин и промышленного оборудования. Изделие соответствует требованиям ГОСТ 16514-96 по параметрам герметичности и надежности.
Конструктивные особенности и функционал:
- Конфигурация золотников: Агрегат оснащен тремя секциями. Секции 1 и 2 имеют схему "A1" (пружинный возврат в нейтраль, без фиксации в рабочих положениях). Секция 3 выполнена по схеме "L13", обеспечивающей плавающий режим с фиксацией, а также фиксацию в положениях "подъем" и "опускание".
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия позволяет устанавливать давление в диапазоне от 0 до 250 бар для защиты системы от перегрузок.
- Гидравлические порты: Линии нагнетания (P) и рабочих отводов (A, B) имеют резьбовое соединение G1/2". Сливной порт (T) и порт последовательного соединения (N) выполнены с резьбой G3/4".
Технические характеристики:
- Номинальный расход рабочей жидкости: 80 л/мин;
- Максимальное рабочее давление: 315 бар;
- Тип управления: ручное (рычажное);
- Рабочая среда: минеральные масла с кинематической вязкостью 10...400 сСт;
- Класс чистоты жидкости: не ниже 10 по NAS1638 или 19/16 по ISO 4406.
Данный распределитель спроектирован для эксплуатации в условиях умеренного и холодного климата (УХЛ) при температуре окружающей среды от -40 до +60 °C.
