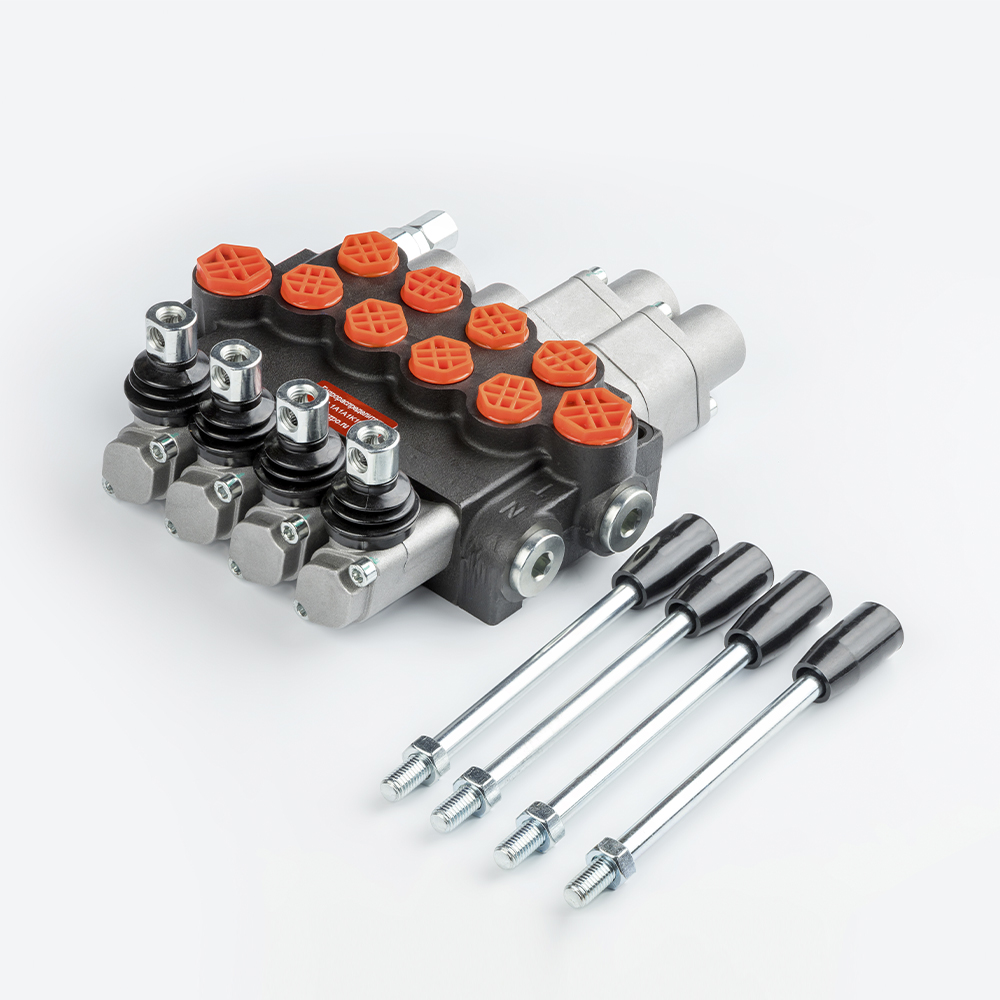

Техническое описание моноблочного гидрораспределителя 4P40
Четырехсекционный моноблочный гидрораспределитель предназначен для управления направлением потока, ограничения давления и регулирования расхода рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Устройство соответствует требованиям ГОСТ 20245-81 в части параметров и общих технических условий для гидрораспределителей.
Конструктивные особенности и функционал:
- Конфигурация золотников: Модель оснащена четырьмя секциями со схемами 1A1A1K16K16. Секции типа A обеспечивают пружинный возврат в нейтральное положение (без фиксации), секции типа K16 реализуют плавающий режим с механической фиксацией.
- Регулирующая аппаратура: В корпус интегрирован предохранительный клапан прямого действия с диапазоном настройки 0–250 бар, обеспечивающий защиту системы от перегрузок.
- Материалы и исполнение: Корпус выполнен из высокопрочного чугуна. Прецизионные пары «корпус-золотник» обеспечивают минимальные внутренние утечки при высоких эксплуатационных давлениях.
Технические параметры согласно регламенту:
- Гидравлическая схема соответствует ГОСТ 24242-80.
- Класс чистоты рабочей жидкости: не ниже 10 по NAS1638 или 19/16 по ISO4406.
- Климатическое исполнение позволяет эксплуатацию при температурах от -40 до +60 °C.
