Техническое описание адаптера-переходника типа V1

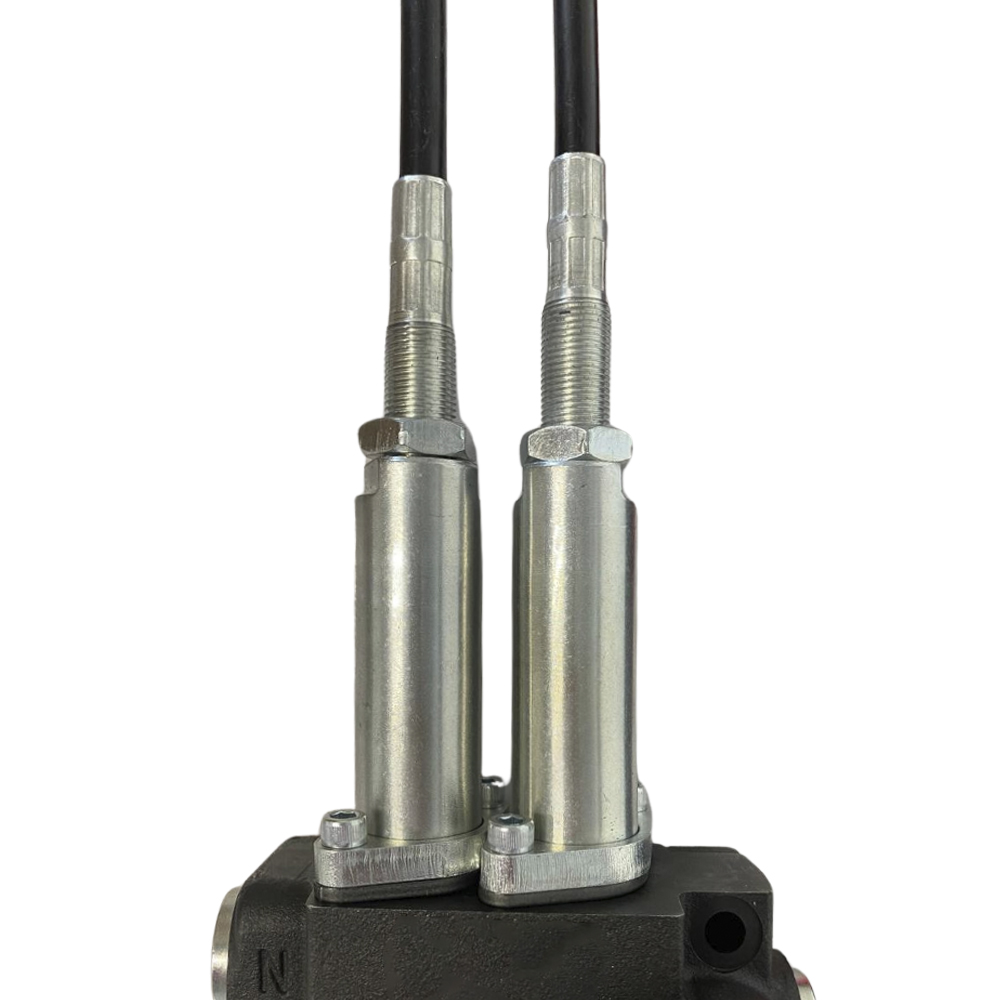

Металлический адаптер-переходник типа V1 предназначен для интеграции систем дистанционного тросового управления в гидравлические контуры спецтехники. Данный компонент устанавливается на посадочное место штатной рукоятки управления гидрораспределителя, обеспечивая сопряжение механического привода с золотником устройства.
Технические характеристики и функционал:
- Совместимость: Гидравлические распределители серий Р40, Z50, Р80, Z80.
- Тип управления: Дублированное (сохранение возможности ручного управления при одновременном использовании дистанционного джойстика или модульной рукоятки).
- Механика взаимодействия: Трос, подключенный через адаптер, синхронизирует перемещение с рычагом распределителя, обеспечивая точное позиционирование золотника.
- Материал корпуса: Высокопрочный металлический сплав с антикоррозийным покрытием.
- Стандартизация: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к монтажу).
Конструкция узла рассчитана на эксплуатацию в условиях высоких механических нагрузок и циклического воздействия, характерных для мобильной гидравлики.
