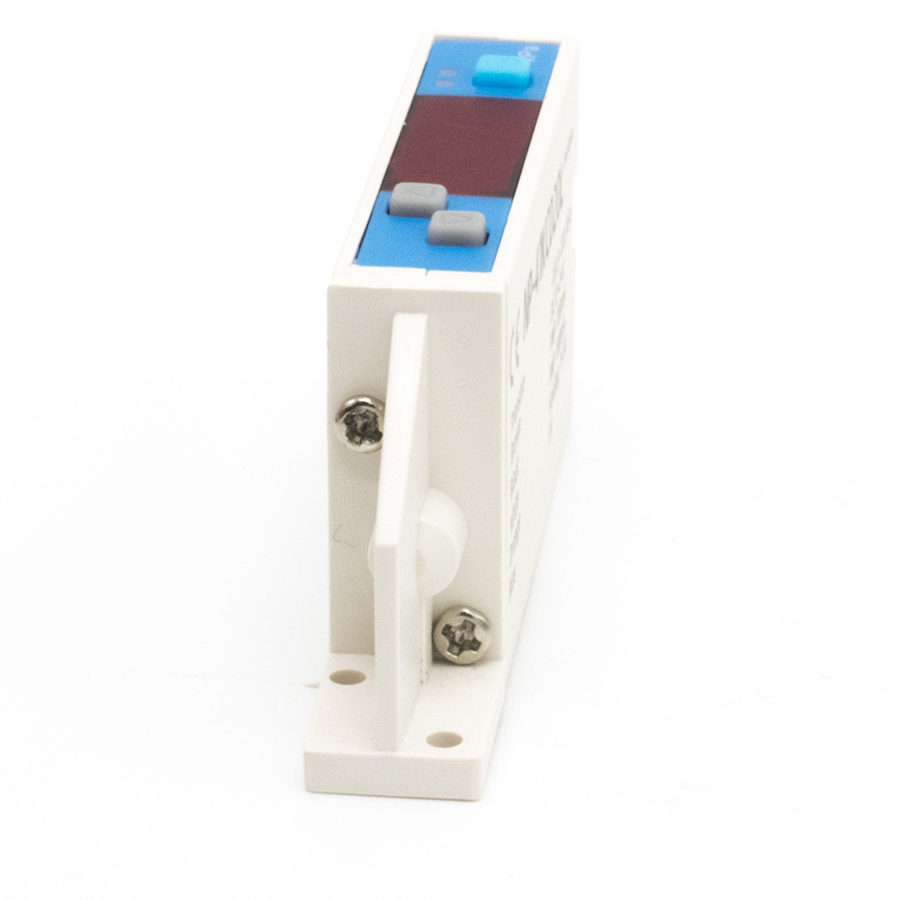

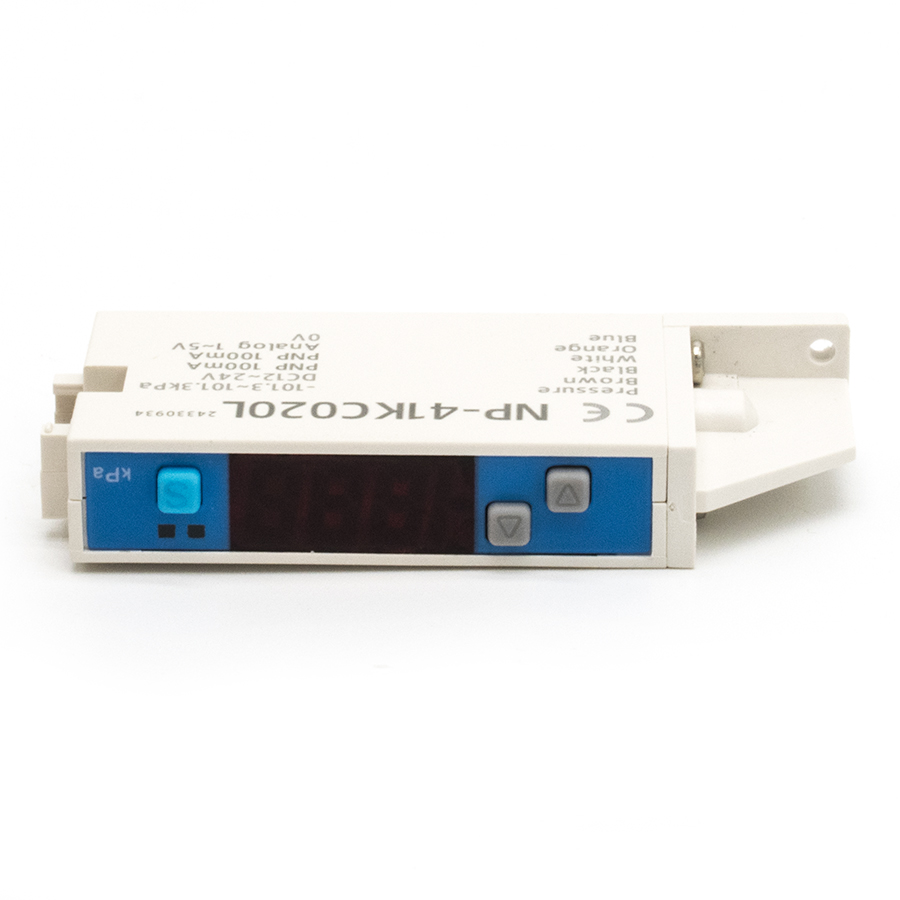

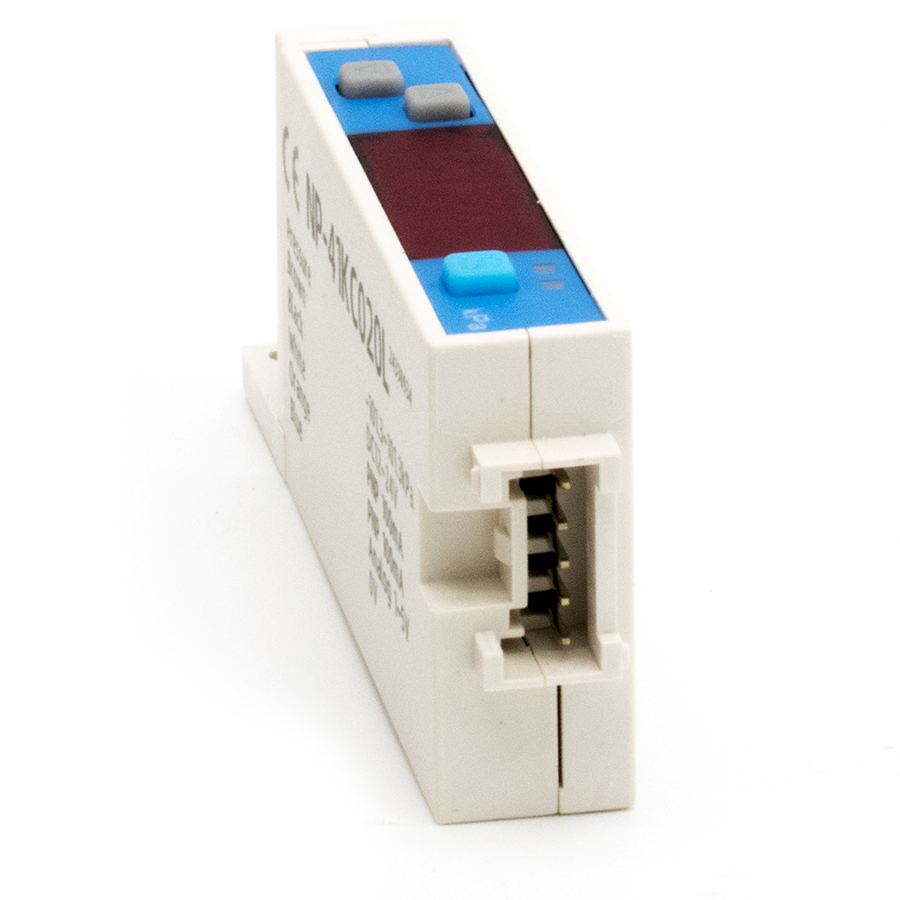

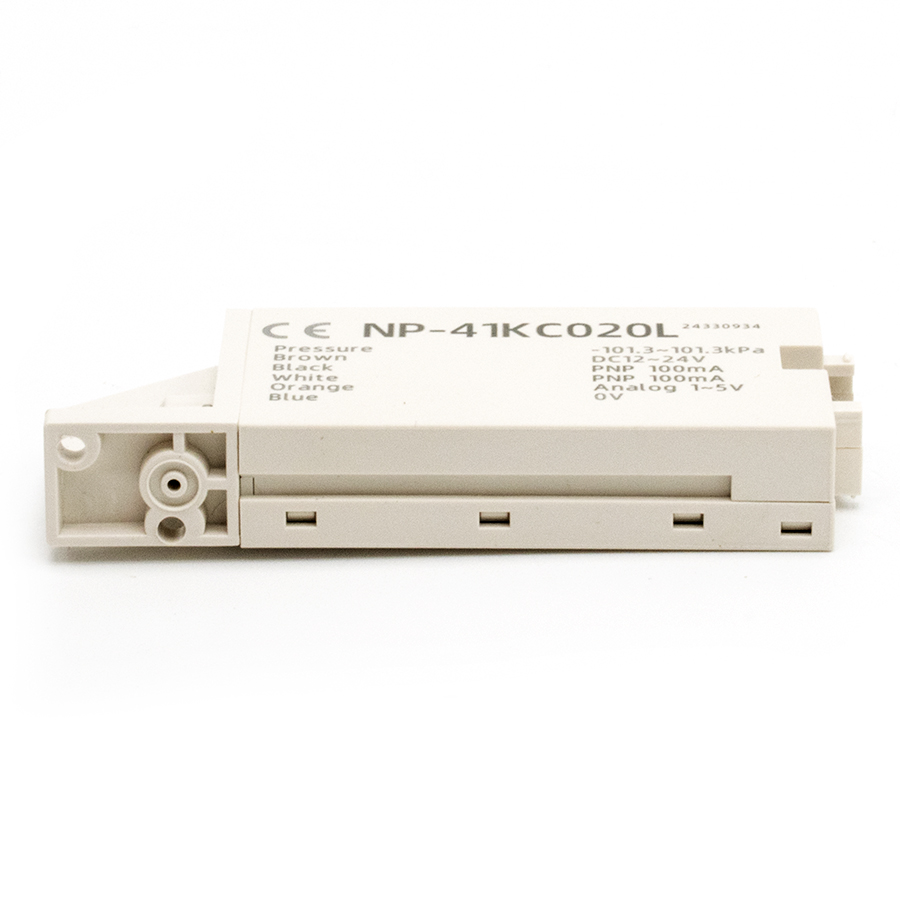

Техническое описание датчика давления вакуума GKG10-2P-1V
Прецизионный датчик давления вакуума серии GKG10 предназначен для непрерывного мониторинга и преобразования величины давления газообразных сред в дискретный электрический сигнал. Устройство выполнено в соответствии с требованиями ГОСТ 22520-85 (Датчики давления, разрежения и разности давлений ГСП), что гарантирует высокую точность и стабильность метрологических характеристик.
Основные технические параметры:
- Рабочая среда: Подготовленный сжатый воздух (класс чистоты согласно ГОСТ 17433-80), неагрессивные и негорючие газы без содержания масляных фракций.
- Диапазон измерения и индикации: От 10.0 до -105.0 кПа, что позволяет использовать прибор в системах глубокого вакуума.
- Тип выходного каскада: PNP-транзисторный выход, обеспечивающий надежную коммутацию нагрузки при подключении к контроллерам (ПЛК).
- Динамические характеристики: Настраиваемое время задержки вывода (от 2.5 до 1500 мс) позволяет эффективно фильтровать пульсации давления в пневмолинии.
- Электропитание: Стабилизированное напряжение постоянного тока 12–24V DC (допустимое отклонение ±10%).
Прибор оснащен цифровым индикатором для визуального контроля текущих значений и настройки точек срабатывания. Конструктивное исполнение соответствует современным стандартам промышленной автоматизации, обеспечивая электромагнитную совместимость и помехоустойчивость.
