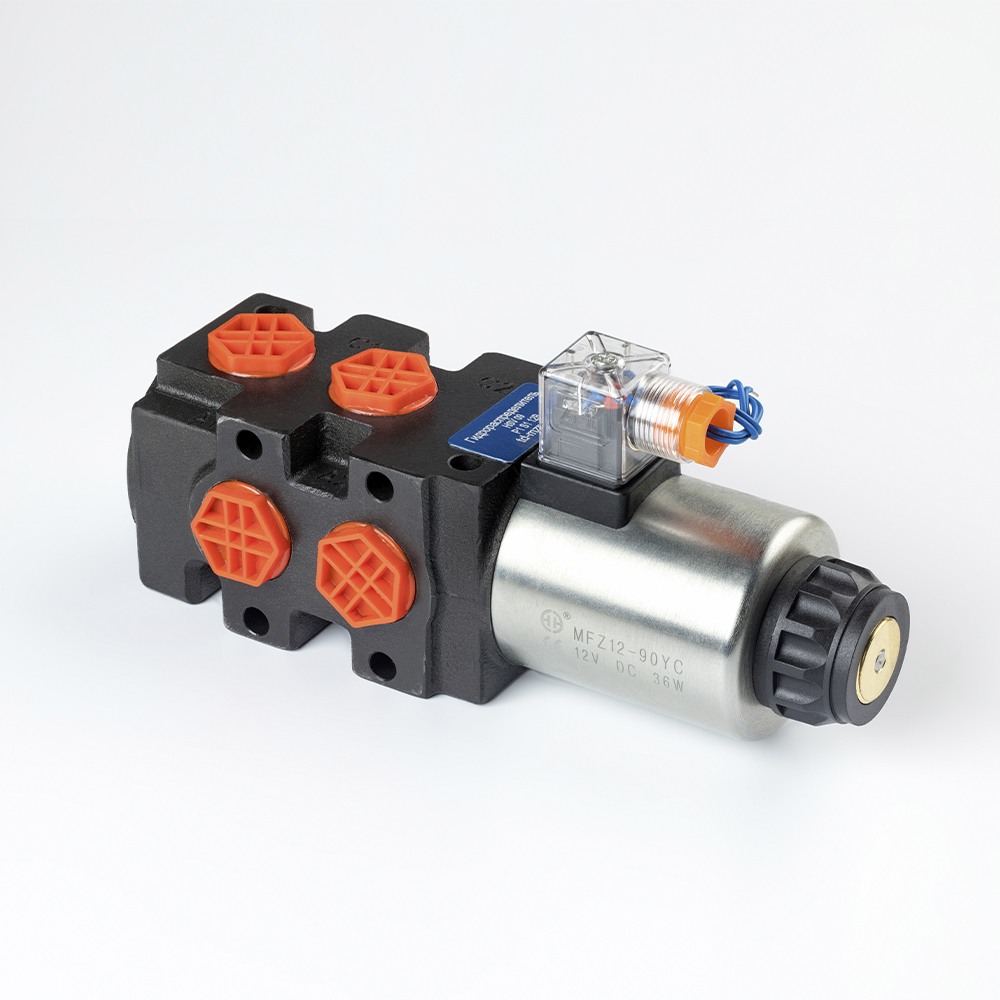

Техническое описание электромагнитного дивертора HSV09 G1/2 12V
Электромагнитный дивертор (6-линейный распределитель) серии HSV09 предназначен для перенаправления потока рабочей жидкости в гидравлических системах высокого давления. Устройство обеспечивает эффективное управление двумя независимыми исполнительными механизмами от одной линии питания.
Технические характеристики и конструктивные особенности:
- Тип управления: электромагнитное (соленоидное) с напряжением питания 12В постоянного тока.
- Пропускная способность: номинальный расход составляет 90 л/мин, что позволяет использовать устройство в высокопроизводительных гидросистемах.
- Присоединительная резьба: G1/2", обеспечивающая надежное герметичное соединение.
- Исполнение: 6-ти линейная схема распределения.
- Функциональное назначение: переключение потока между двумя гидравлическими контурами под нагрузкой.
- Стандартизация: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные и смазочные системы. Общие технические требования).
Данный гидравлический компонент является функциональным аналогом клапанов серии DFE и применяется в мобильной спецтехнике, сельскохозяйственных машинах и промышленном оборудовании для расширения функциональных возможностей гидрораспределителей.
