Техническое описание джойстика тросового управления серии 135

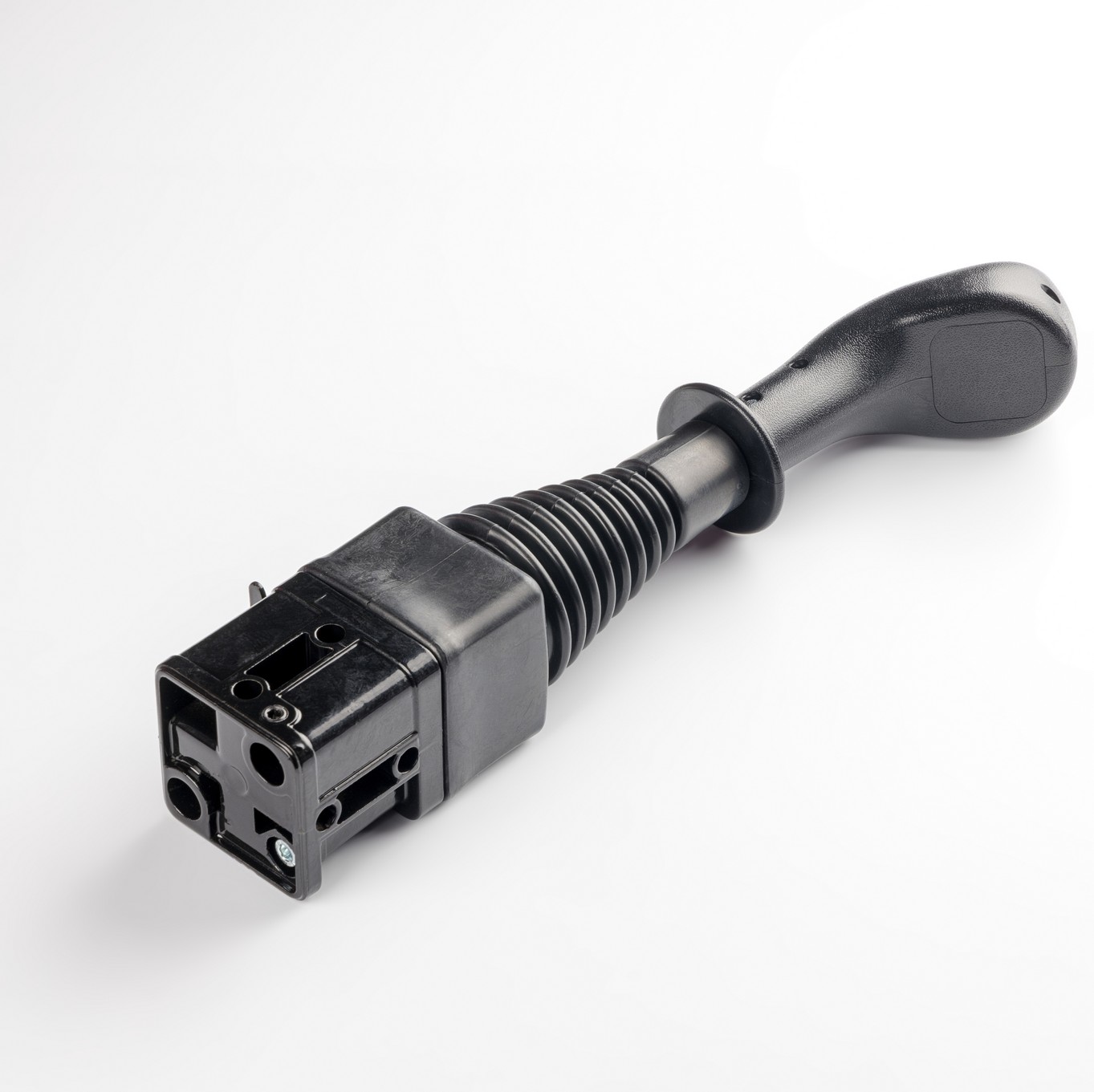

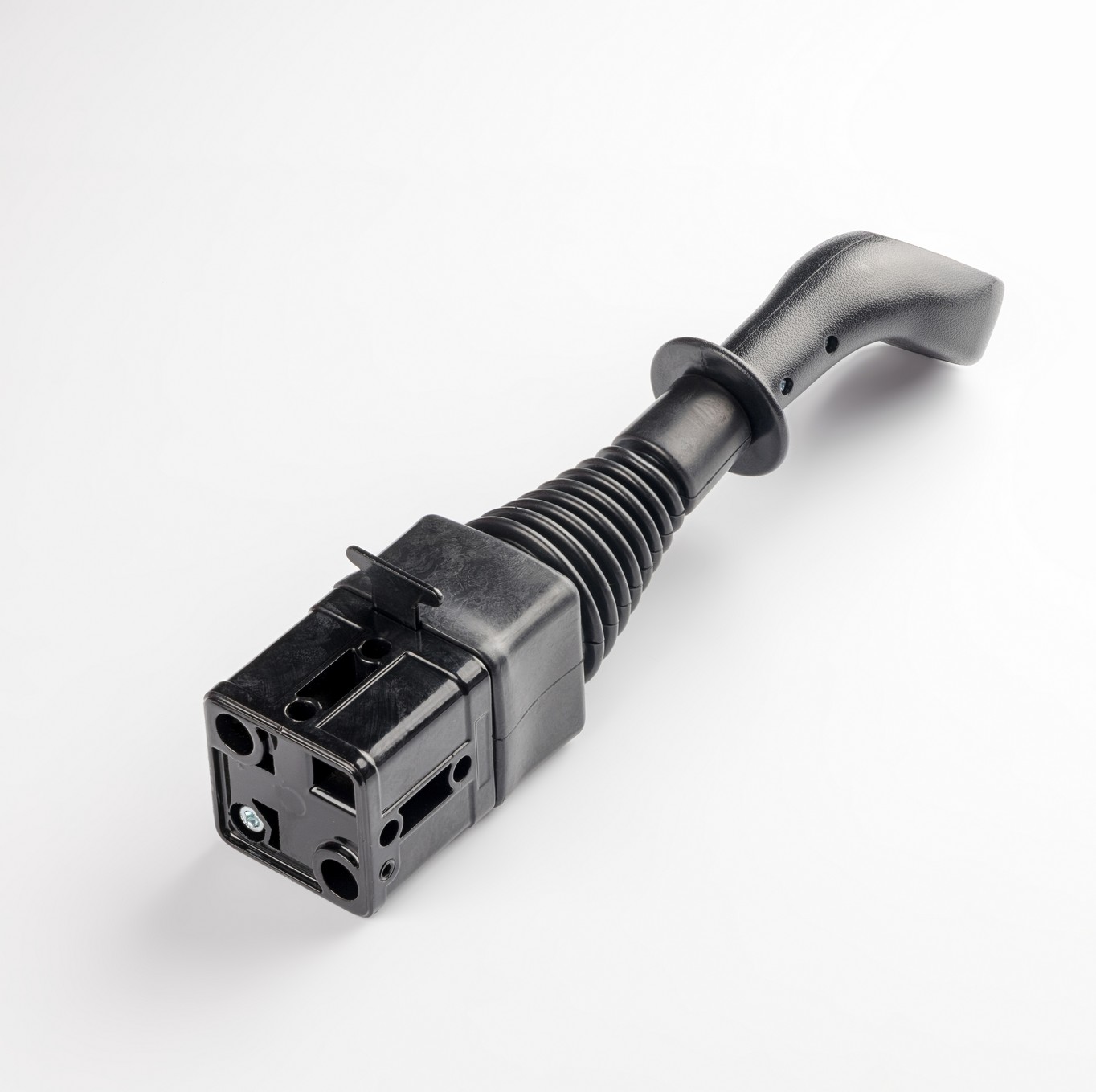

Джойстик тросового управления 135 представляет собой механическое устройство дистанционного позиционирования, предназначенное для сопряжения с секционными и моноблочными гидрораспределителями. Передача управляющего усилия осуществляется посредством двух гибких тросов дистанционного управления (ТДУ) с наконечником типа "шар".
Конструктивное исполнение устройства обеспечивает преобразование двухосевого перемещения рукоятки в возвратно-поступательное движение сердечников тросов. Изделие соответствует требованиям ГОСТ 12.2.063-2015 в части обеспечения безопасности и надежности систем гидропривода.
Технические характеристики и особенности:
- Тип управления: Механическое (тросовое), двухосевое.
- Интерфейс подключения: Под наконечник троса типа "шар".
- Функционал: Без электрических кнопок управления.
- Безопасность: Оснащен механизмом фиксации в нейтральном (нулевом) положении для предотвращения самопроизвольного срабатывания исполнительных механизмов.
- Монтаж: Сквозные технологические отверстия в корпусе позволяют производить установку на стационарные кронштейны или переносные пульты управления.
- Стандарты проектирования: Изготовлено с учетом норм ГОСТ 17411-91 для гидравлических приводов.
Устройство рассчитано на эксплуатацию в тяжелых условиях при воздействии вибрационных нагрузок и широкого диапазона температур, обеспечивая высокую точность позиционирования золотников гидрораспределителя.
