Техническое описание вакуумного фильтра ZFC53-B
Вакуумный фильтр серии ZFC53-B предназначен для эффективной очистки рабочей среды в пневматических системах и вакуумных линиях. Устройство обеспечивает защиту исполнительных механизмов и вакуумных насосов от попадания твердых микрочастиц и загрязнений. Конструкция фильтра оптимизирована для линейного монтажа, что минимизирует потери давления в системе.
Технические особенности и стандарты
Изделие соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности), обеспечивая тонкость фильтрации до 5 мкм. Корпус выполнен из высокопрочного поликарбоната (PC), обладающего высокой химической стойкостью и прозрачностью для визуального контроля состояния фильтрующего элемента из поливинилфторида (PVF).
Эксплуатационные параметры:
- Рабочая среда: подготовленный сжатый воздух или азот.
- Диапазон рабочего давления: от -1 Бар (вакуум) до 10 Бар (избыточное давление).
- Пропускная способность: номинальный расход составляет 100 л/мин при положительном давлении и 10 л/мин в условиях вакуума.
- Температурный режим: стабильная работа в диапазоне от 0 °C до +60 °C.

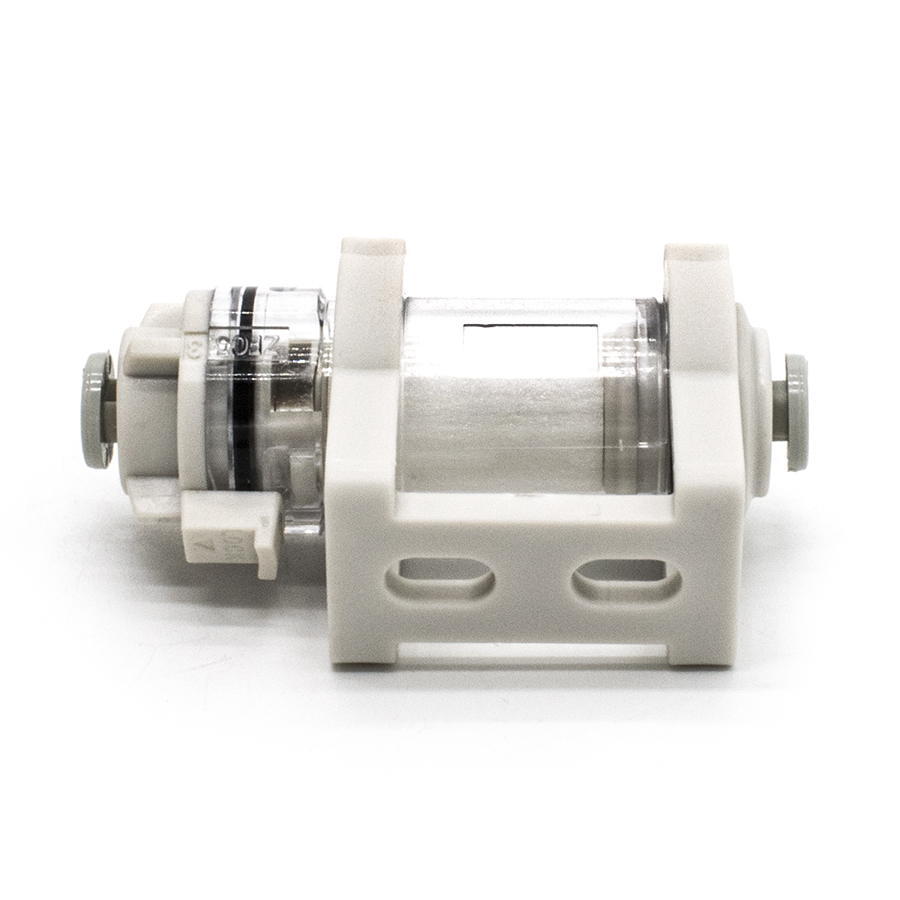

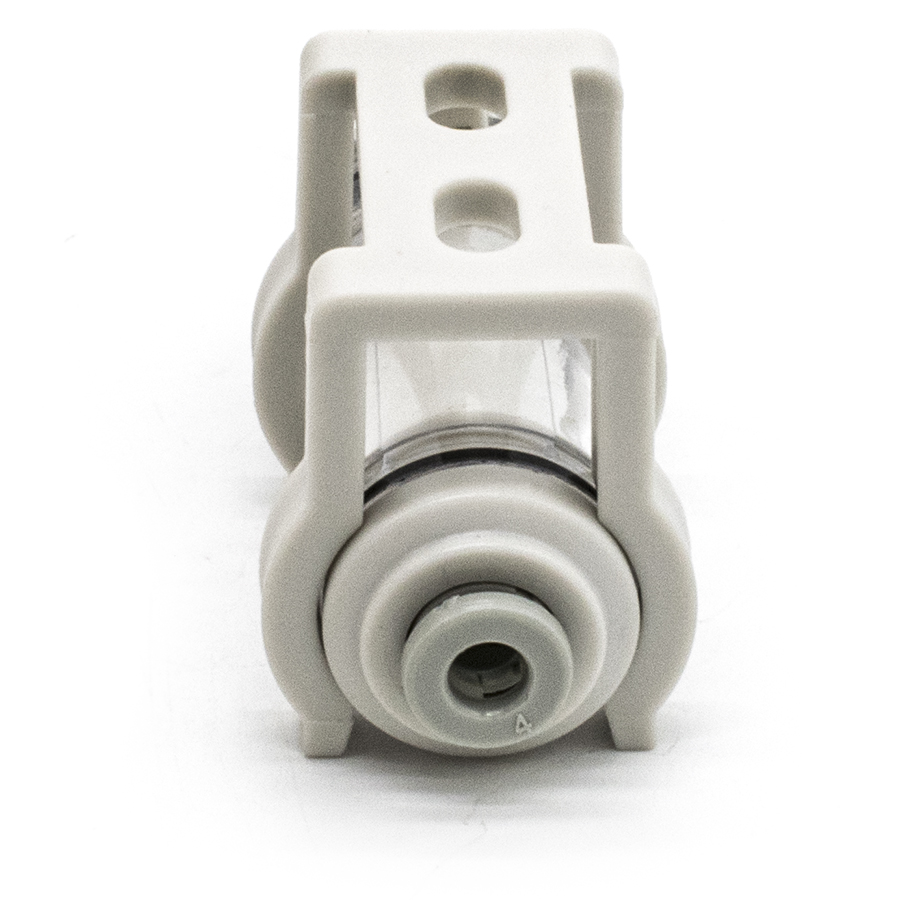

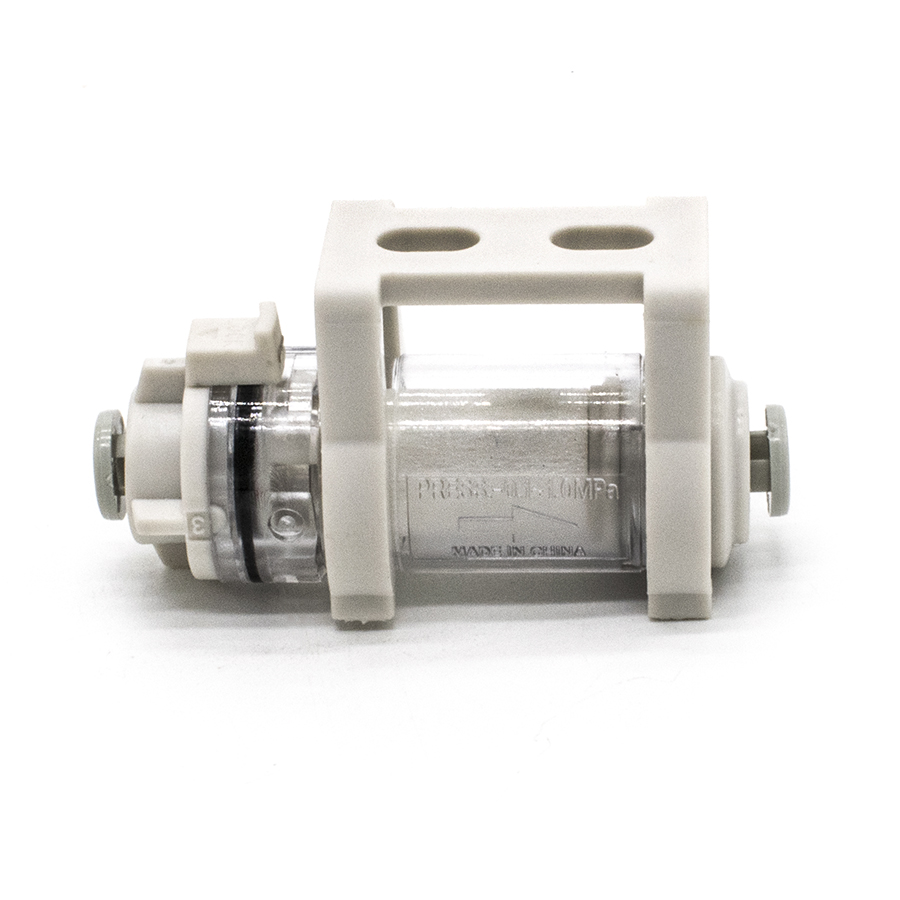

Фильтр оснащен быстроразъемными соединениями под трубку диаметром 4 мм и поставляется в комплекте со специализированным креплением для надежной фиксации на оборудовании. Эффективность фильтрации составляет 0.95, что гарантирует высокую степень защиты пневмосистемы.
