Техническое описание вакуумного фильтра ZFC74-B
Линейный вакуумный фильтр серии ZFC предназначен для защиты пневматических систем и вакуумного оборудования от твердых частиц и загрязнений. Устройство обеспечивает высокоэффективную очистку рабочей среды (сжатый воздух, азот) в условиях как избыточного давления, так и глубокого вакуума. Конструкция соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности).
Конструктивные и эксплуатационные особенности:

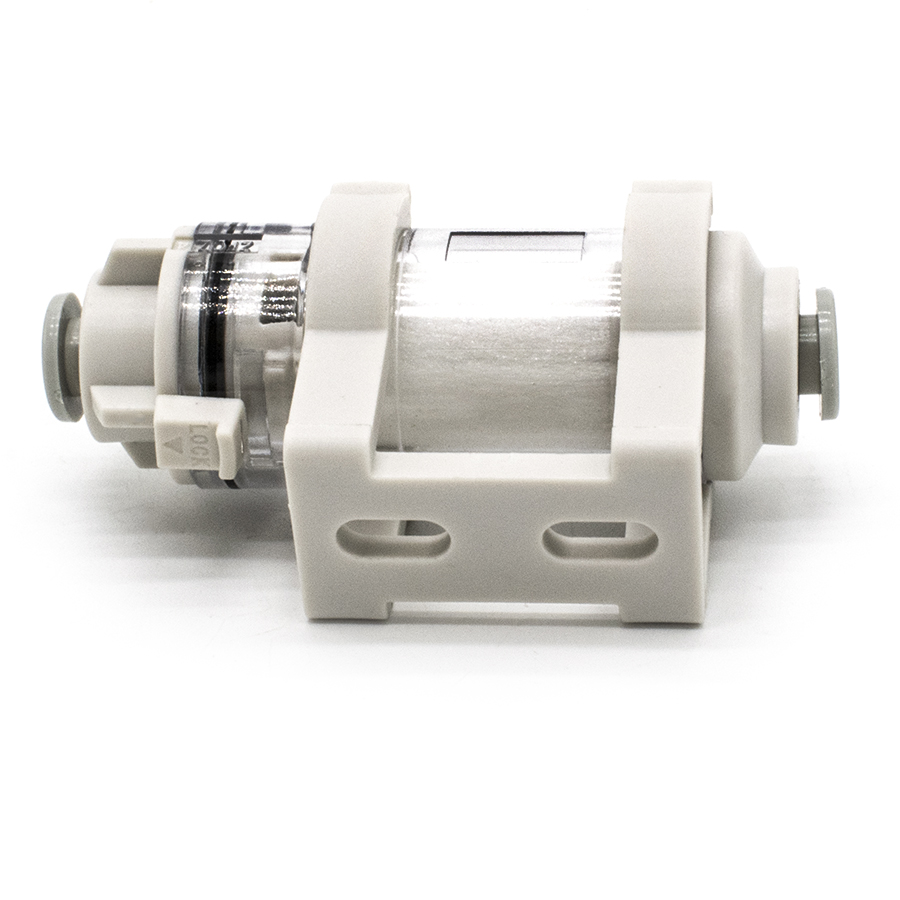

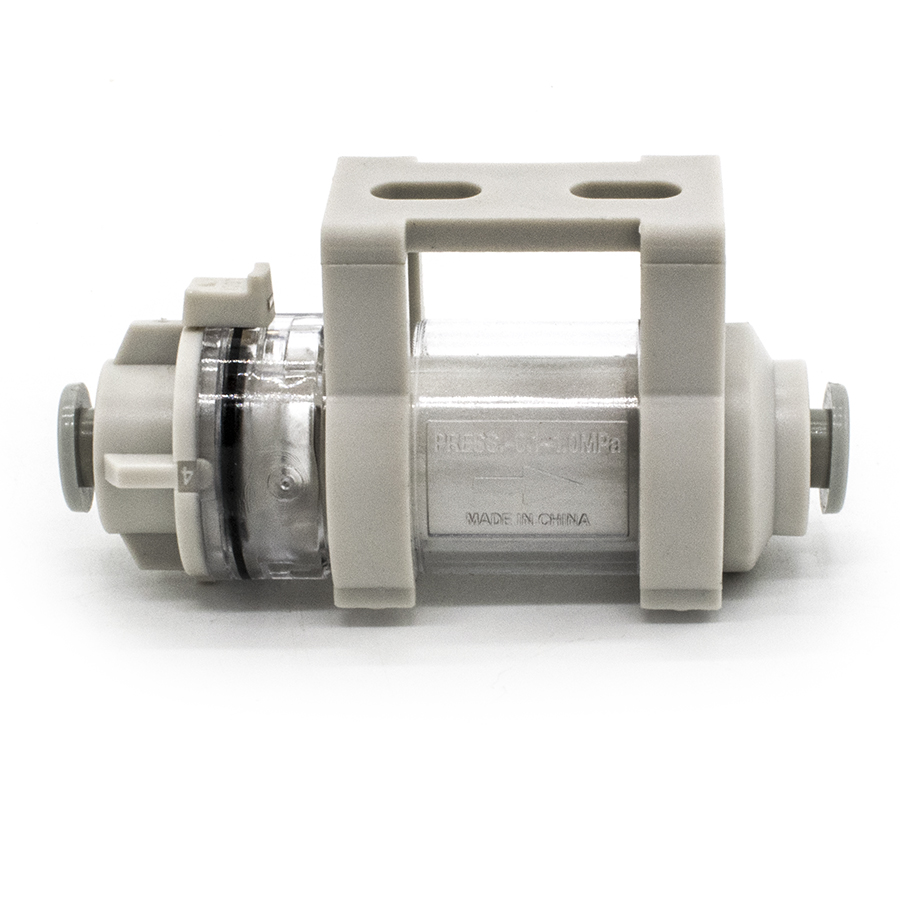

- Корпус: Выполнен из прозрачного поликарбоната (PC), что позволяет осуществлять визуальный контроль состояния фильтрующего элемента без демонтажа линии.
- Фильтрация: Сменный фильтрующий элемент из поливинилфторида (PVF) обеспечивает тонкость очистки 5 мкм с коэффициентом эффективности 0,95.

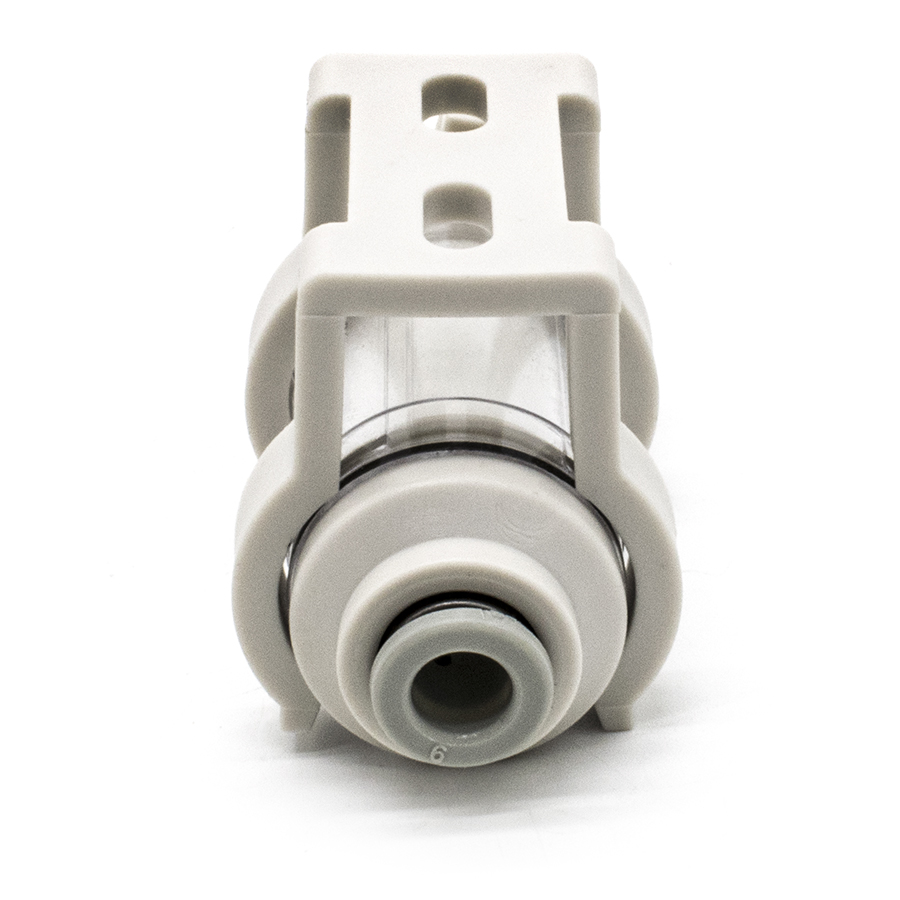

- Монтаж: Линейный тип установки с использованием быстроразъемных цанговых соединений под трубку диаметром 6 мм. В комплект входит монтажный кронштейн.
- Рабочий диапазон: Устройство стабильно функционирует при давлении от -1 Бар до 10 Бар и температуре окружающей среды от 0 °C до +60 °C.
Применение данного фильтра согласно ГОСТ 31304-2005 гарантирует продление срока службы вакуумных присосок, эжекторов и прецизионных пневмораспределителей за счет предотвращения абразивного износа внутренних компонентов.
