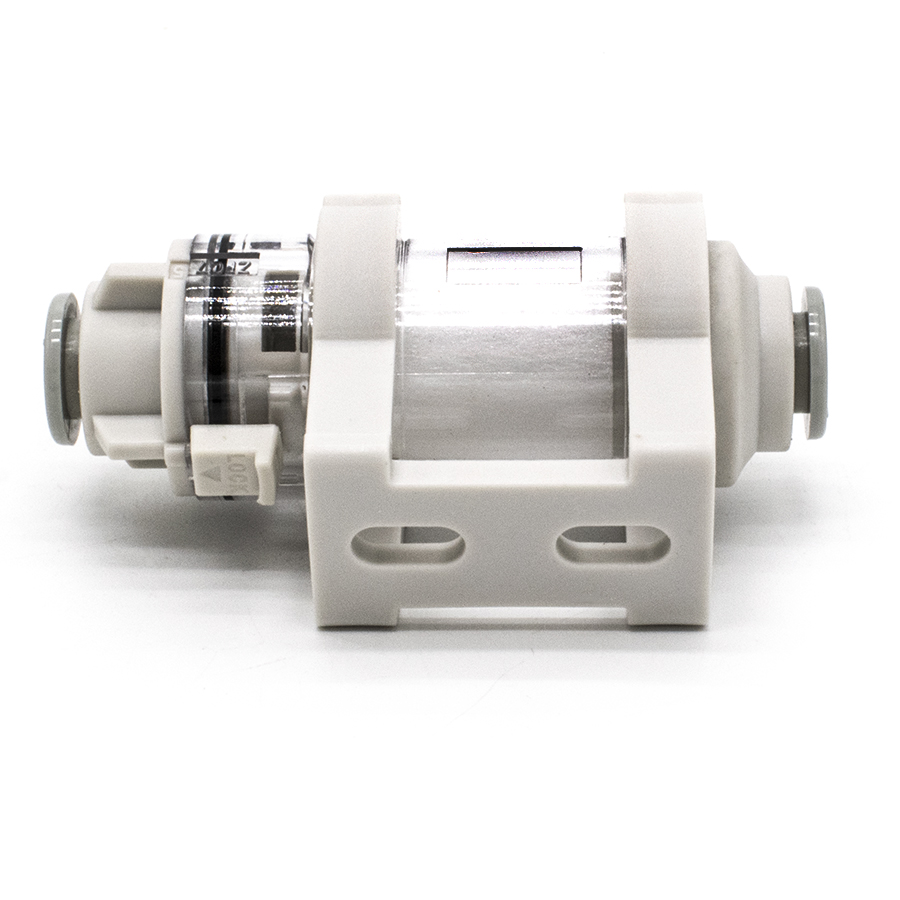

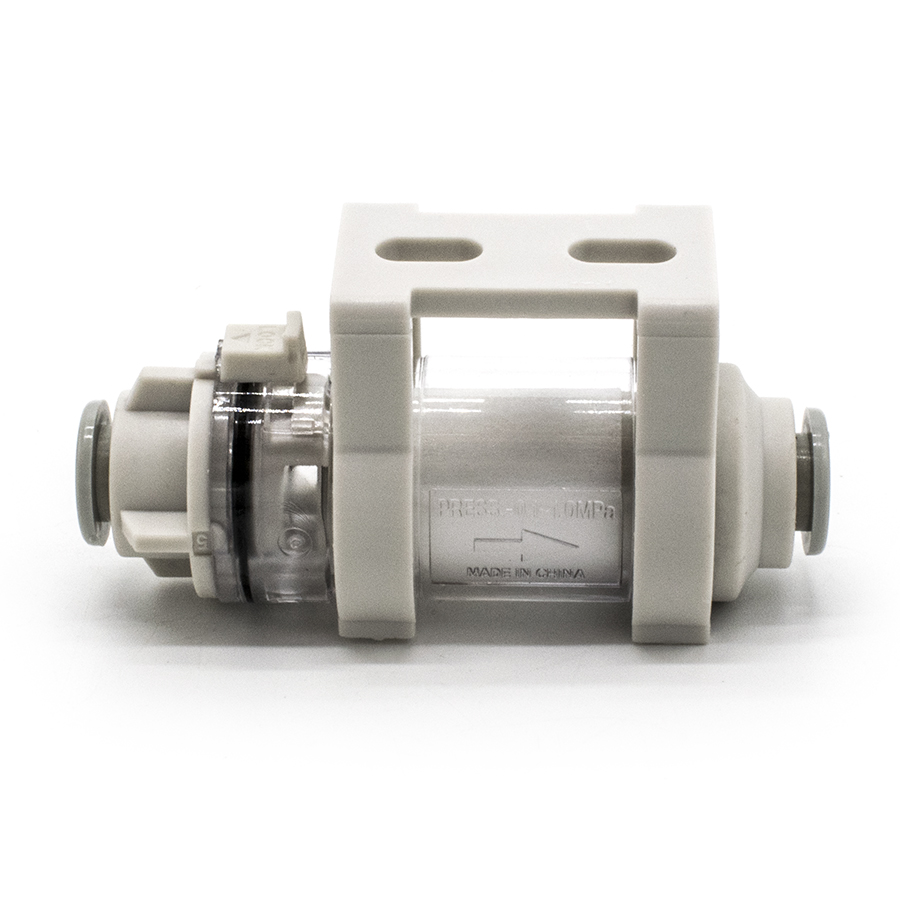

Техническое описание вакуумного фильтра ZFC75-B
Вакуумный фильтр серии ZFC75-B предназначен для очистки рабочей среды (сжатый воздух, азот) от твердых мелкодисперсных фракций в пневматических системах и вакуумных магистралях. Устройство обеспечивает защиту исполнительных механизмов и вакуумных присосок от преждевременного износа и загрязнения. Соответствует требованиям ГОСТ 17433-80 по классам чистоты сжатого воздуха.
Конструктивные и эксплуатационные особенности:
- Корпус: Выполнен из прозрачного поликарбоната (PC), что позволяет осуществлять визуальный мониторинг состояния фильтрующего элемента без демонтажа линии.
- Фильтрация: Сменный фильтрующий элемент из поливинилфторида (PVF) обеспечивает тонкость очистки до 5 мкм с эффективностью удержания частиц 0.95. Площадь фильтрующей поверхности составляет 1260 мм², что гарантирует длительный межсервисный интервал.

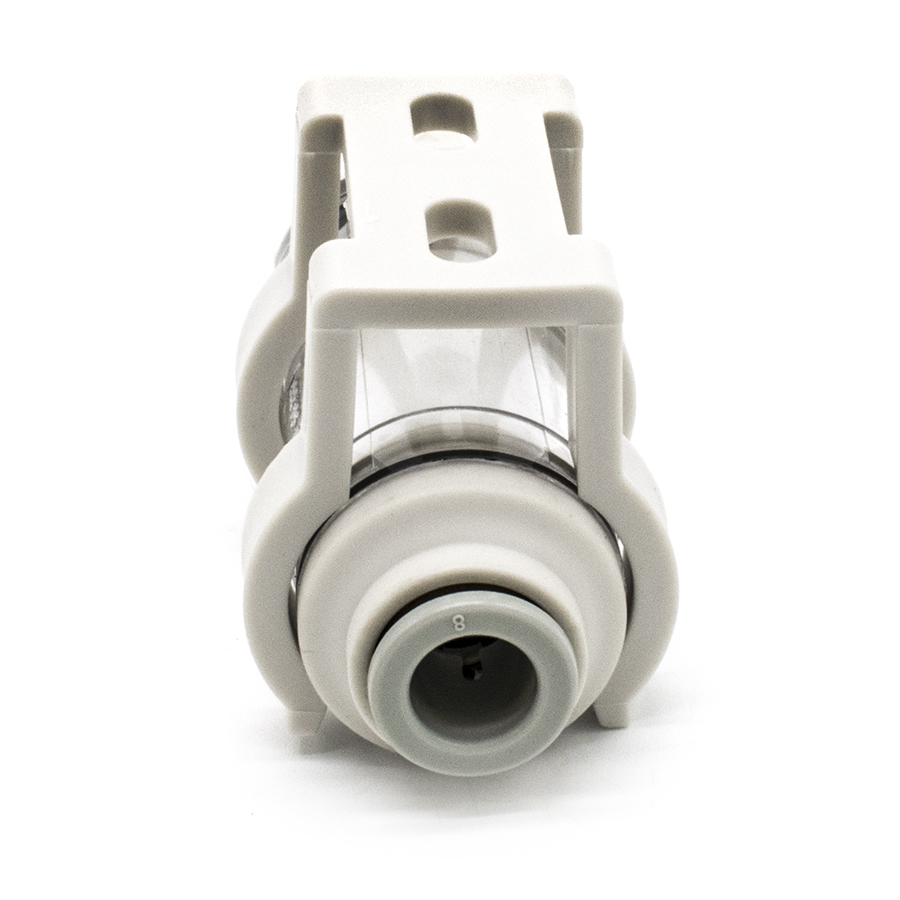

- Монтаж: Линейный тип установки (in-line) с быстросъемными соединениями под трубку диаметром 8 мм. В комплект поставки входит специализированное крепление для фиксации на панели или станине оборудования.
- Рабочие параметры: Устройство стабильно функционирует в диапазоне давлений от -1 Бар (вакуум) до 10 Бар при температуре рабочей среды от 0 до +60 °C. Номинальный расход воздуха составляет 450 л/мин при избыточном давлении и 70 л/мин в режиме вакуума.
Применение данного фильтра согласно ГОСТ 17433-80 позволяет существенно повысить надежность пневмосистем и предотвратить попадание пыли в вакуумные генераторы и распределители.
