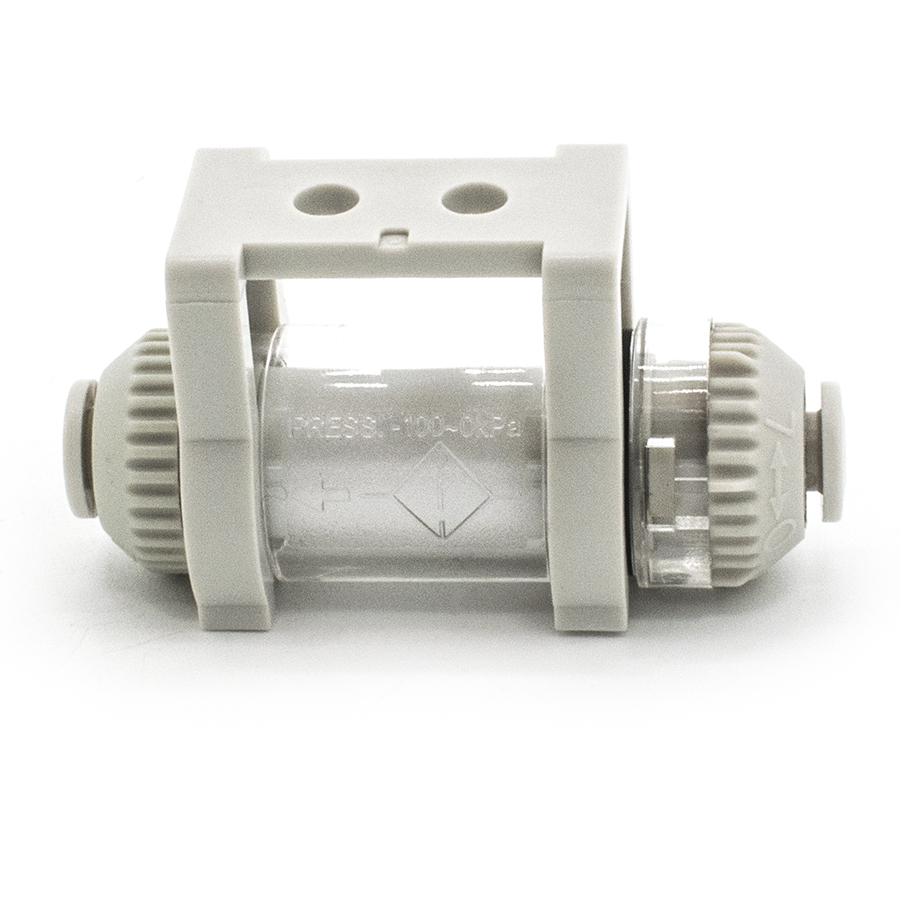

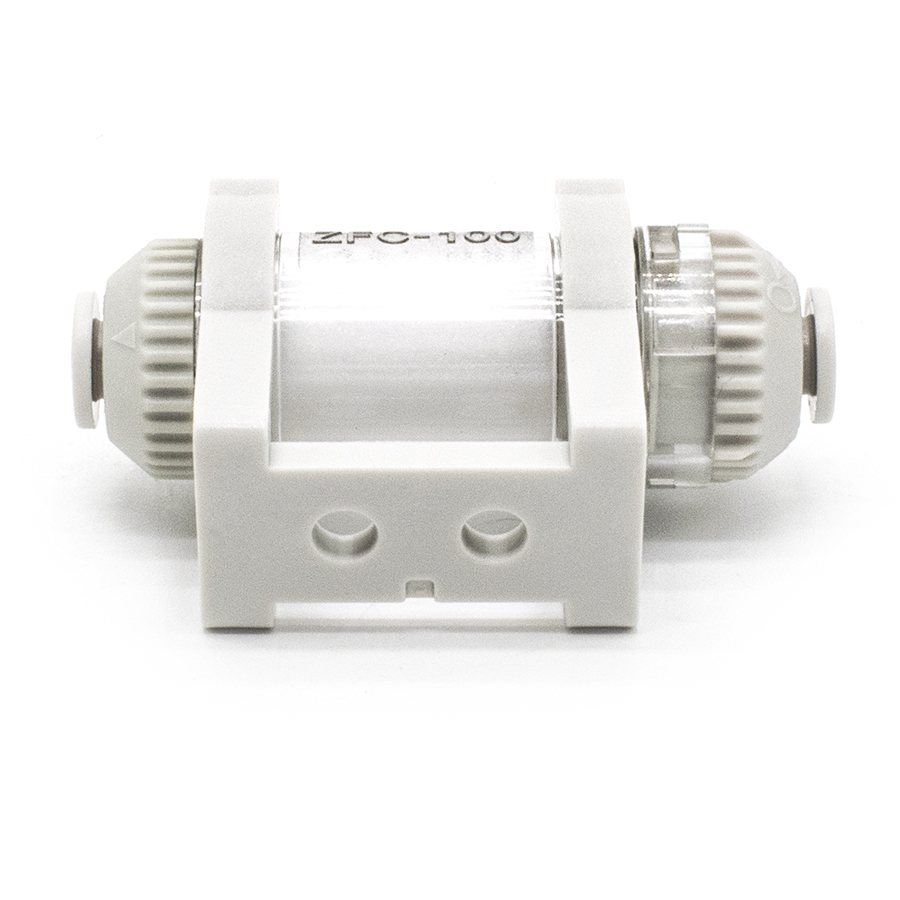

Техническое описание вакуумного фильтра ZFC100-04B
Вакуумный фильтр серии ZFC предназначен для очистки рабочего потока (воздух, азот) от твердых микрочастиц и загрязнений в системах вакуумного захвата и транспортировки. Устройство обеспечивает защиту вакуумных генераторов, насосов и распределительной арматуры от преждевременного износа и засорения.
Конструкция фильтра оптимизирована для работы в условиях отрицательного давления (вакуума) до -100 кПа. Фильтрующий элемент, изготовленный из композиции нейлона и полиуретана, обеспечивает номинальную тонкость фильтрации 10 мкм. Корпус изделия рассчитан на эксплуатацию в температурном диапазоне от 0 до +60 °C.

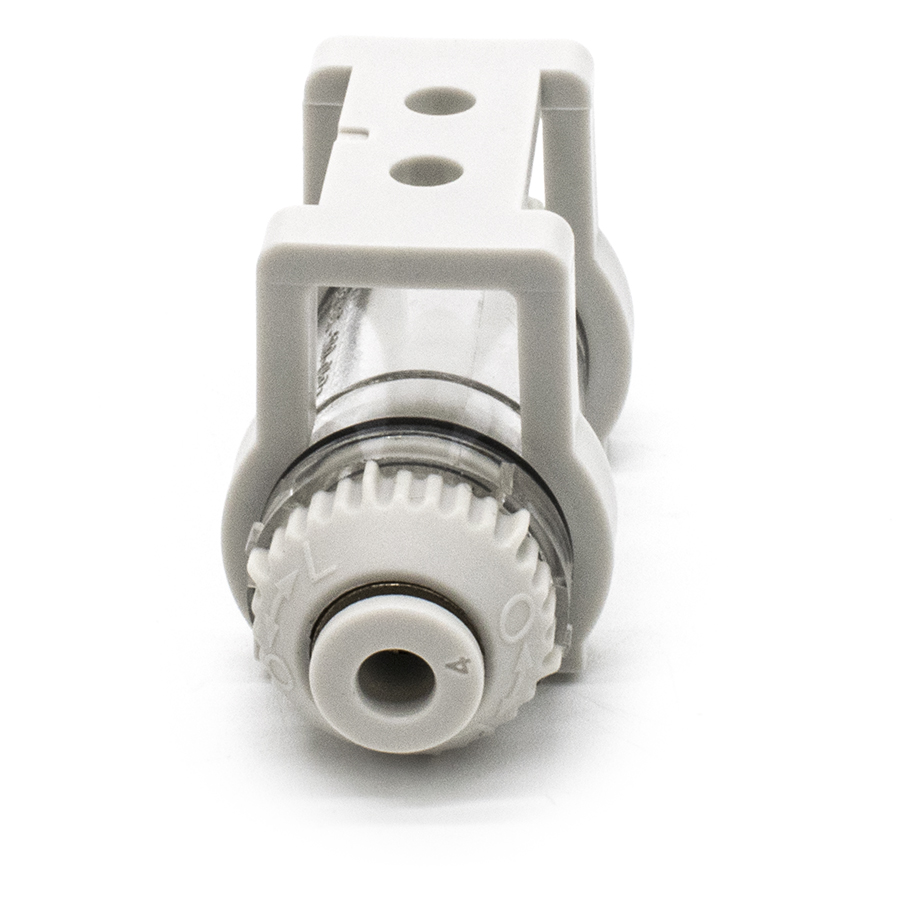

Монтаж осуществляется непосредственно в линию с помощью цанговых соединений под трубку диаметром 4 мм. Изделие соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) в части обеспечения параметров фильтрации для пневматических систем общего назначения.
Технические параметры:
- Рабочая среда: Воздух, азот
- Диапазон рабочего давления: -100...0 кПа
- Номинальный расход: 10 л/мин
- Максимальный перепад давления: 0.15 МПа
- Стандарт проектирования: ГОСТ 17433-80
