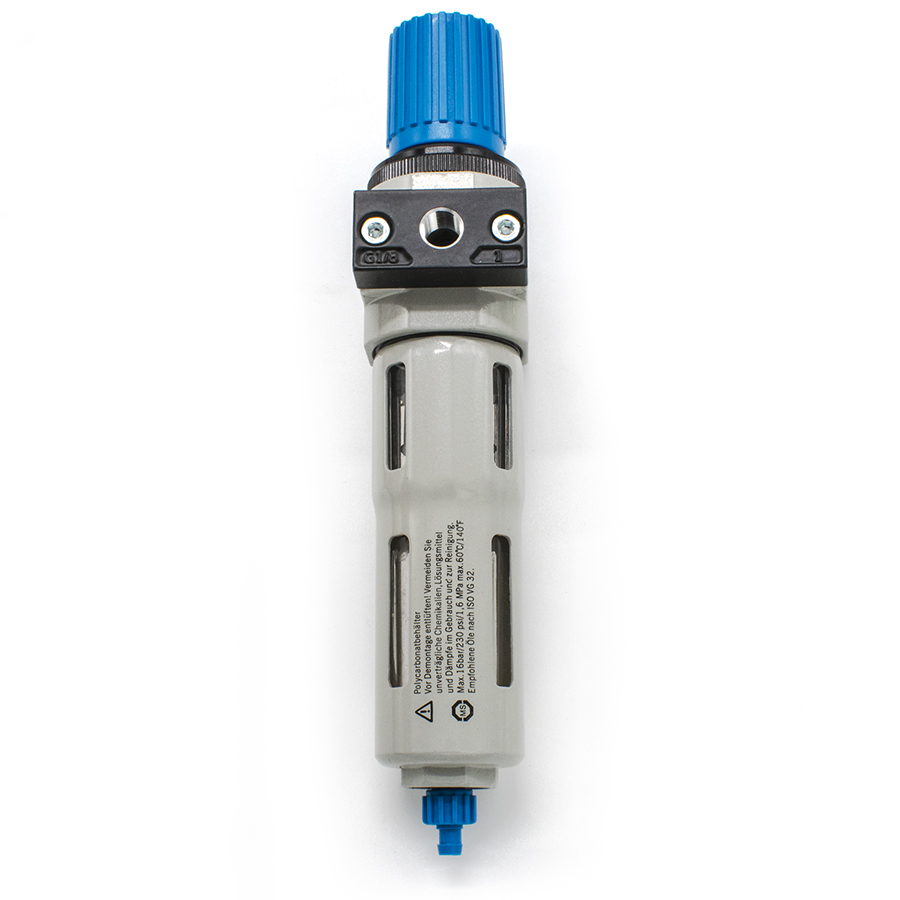

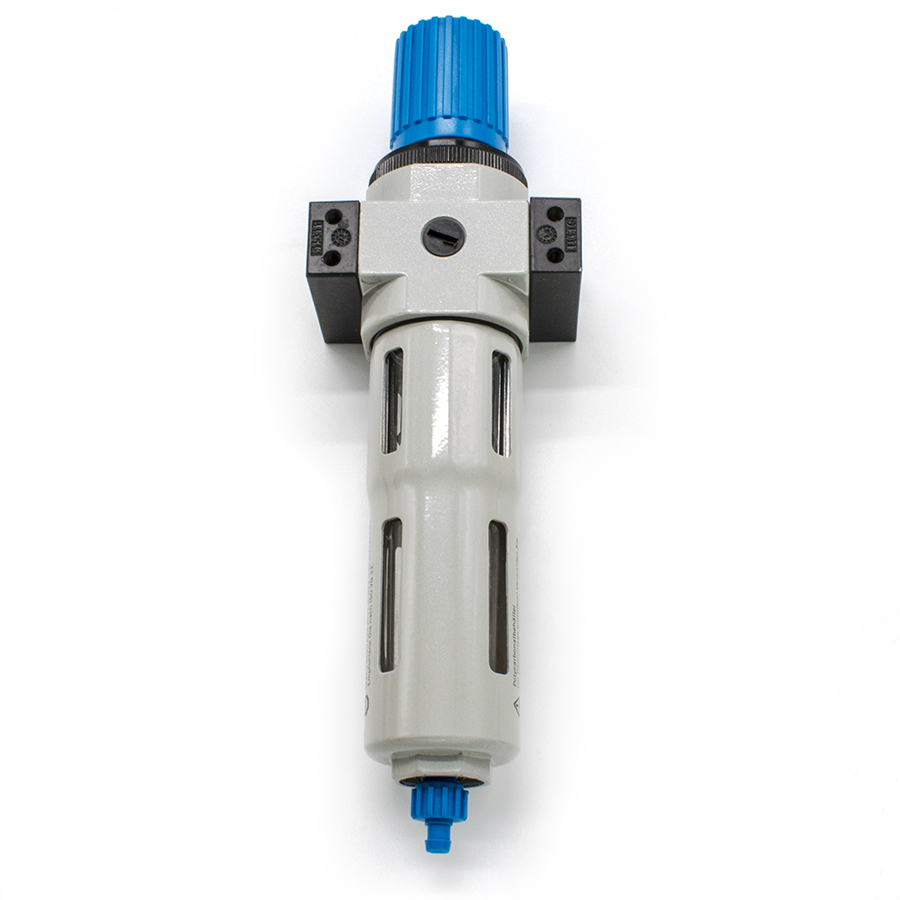

Техническое описание фильтра-регулятора AOFR-1/8-MINI
Пневматический блок подготовки воздуха серии AOFR представляет собой комбинированное устройство, совмещающее функции центробежной очистки сжатого воздуха и прецизионного регулирования давления. Аппарат спроектирован для эксплуатации в промышленных пневмосистемах и соответствует требованиям ГОСТ 17433-80 по классам чистоты сжатого воздуха.
Конструктивные особенности и принцип работы:
- Фильтрация: Очистка осуществляется за счет центробежных сил и фильтрующего элемента с пористостью 40 мкм, что обеспечивает удаление твердых частиц и капельной влаги. Сбор конденсата производится в прозрачную чашу объемом 22 мл с последующим ручным дренажем.
- Регулирование: Устройство мембранного типа прямого действия обеспечивает стабильное поддержание заданного выходного давления в диапазоне 0.5–12 Бар при входном давлении до 16 Бар.
- Управление: Настройка параметров осуществляется поворотной рукояткой с механизмом фиксации, предотвращающим самопроизвольное изменение настроек вследствие вибрации.
Технические характеристики:
- Присоединительная резьба: G1/8" (в соответствии с ГОСТ 6357-81).
- Пропускная способность: Номинальный расход составляет 750 л/мин.
- Температурный режим: Эксплуатация в диапазоне от 0 °C до +60 °C.
- Контроль: В комплект поставки входит стрелочный манометр OMA-40-16-1/8 для визуального мониторинга давления в системе.
Изделие соответствует стандартам безопасности и техническим регламентам, применимым к пневматическому оборудованию (включая общие требования по ГОСТ 31304-2006). Монтаж может осуществляться как линейно, так и с использованием специализированных крепежных принадлежностей.
