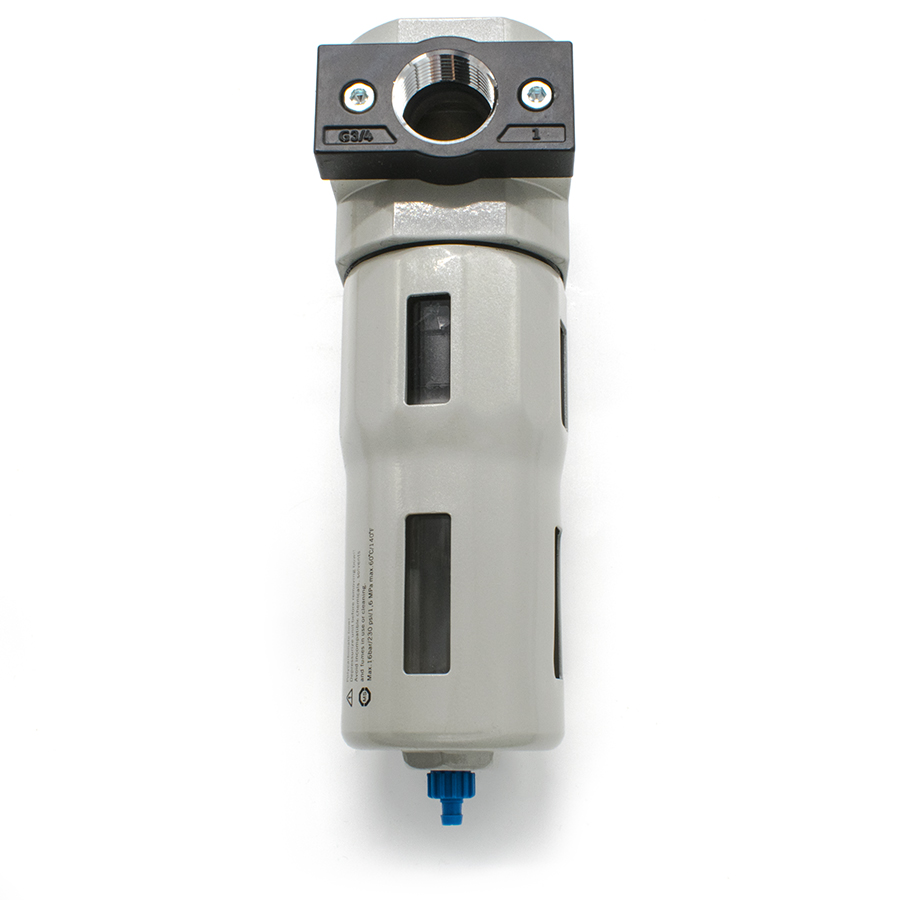

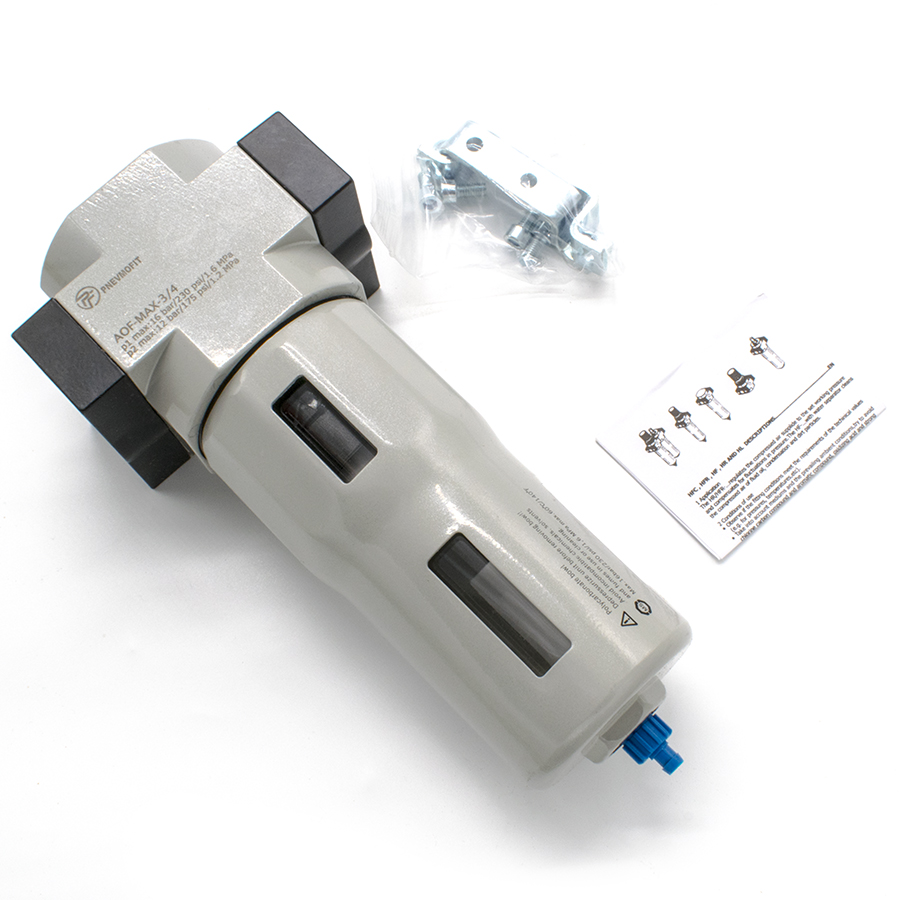

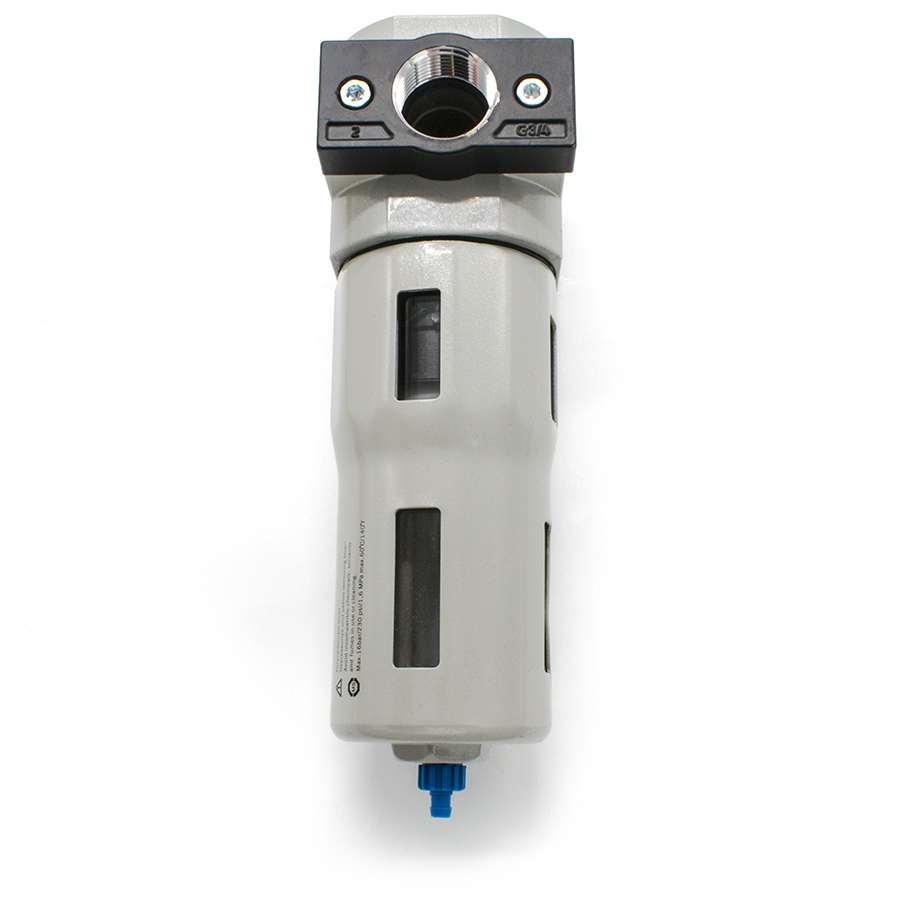

Техническое описание фильтра сжатого воздуха AOF-3/4-MAX
Промышленный фильтр серии AOF-MAX предназначен для очистки сжатого воздуха от твердых частиц, капельной влаги и конденсата в пневматических системах высокого давления. Устройство функционирует как отдельный модуль подготовки воздуха, обеспечивая защиту исполнительных механизмов и пневмоинструмента от преждевременного износа.
Конструктивные особенности и технические параметры:
- Фильтрация: Очистка осуществляется через сменный элемент из высокоплотного полиэтилена (HDPE), что гарантирует стабильное качество подготовки среды в соответствии с требованиями ГОСТ 17433-80.
- Производительность: Номинальная пропускная способность составляет 5000 л/мин при соблюдении рабочих параметров давления.
- Пневматическое присоединение: Резьбовые порты G3/4" обеспечивают надежное сопряжение с магистралью.
- Дренажная система: Сброс накопленного конденсата из чаши объемом 22 мл производится в ручном режиме.
- Эксплуатационные ограничения: Максимальное рабочее давление — 16 Бар (1.6 МПа). Температурный диапазон эксплуатации от 0 °C до +60 °C.
Изделие соответствует техническим регламентам и стандартам ГОСТ 31826-2012, предъявляемым к оборудованию для подготовки сжатого воздуха. Корпус рассчитан на длительную эксплуатацию в условиях промышленного производства.
