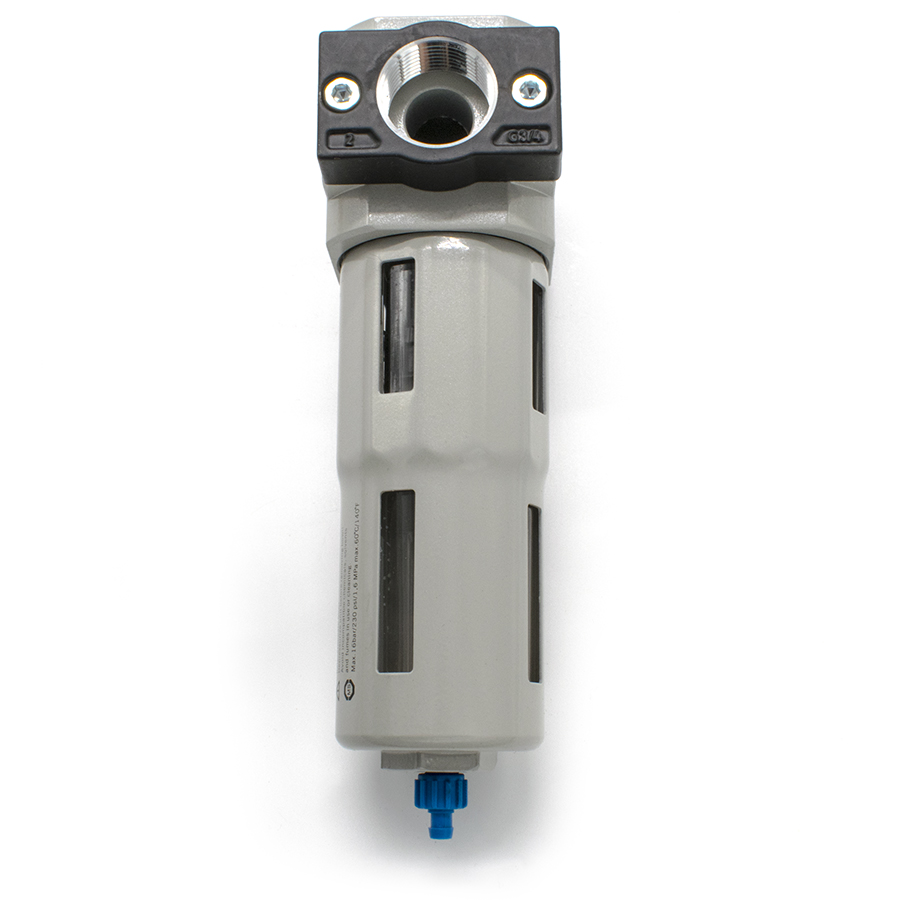

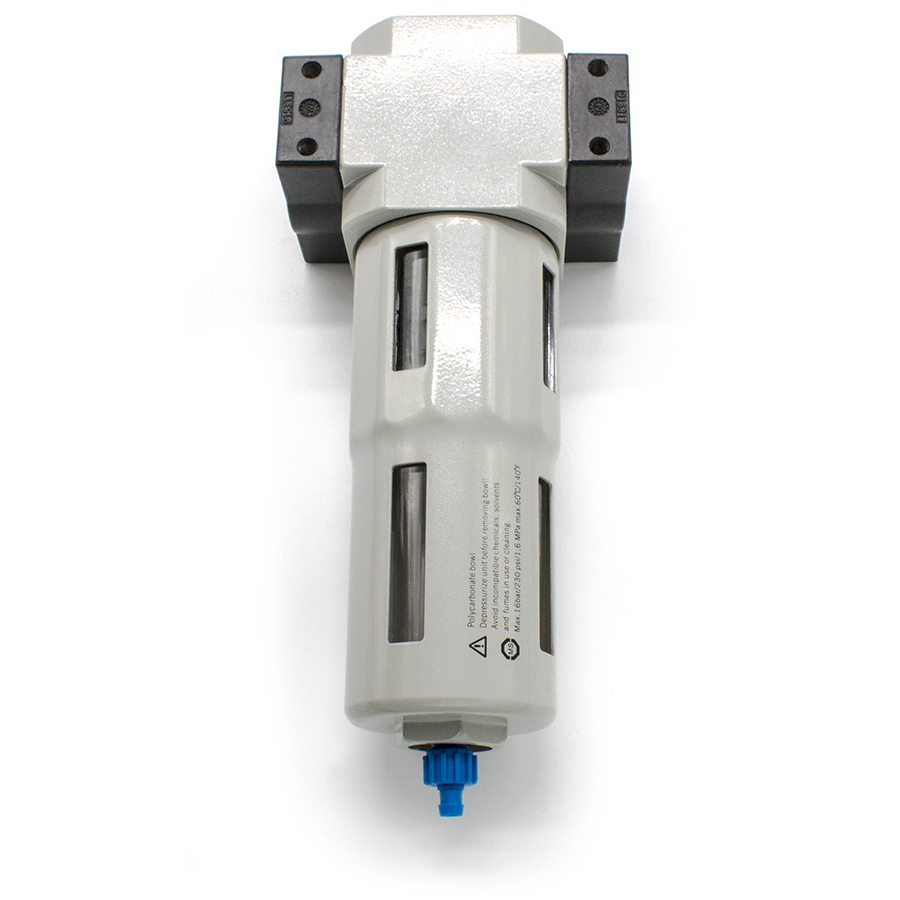

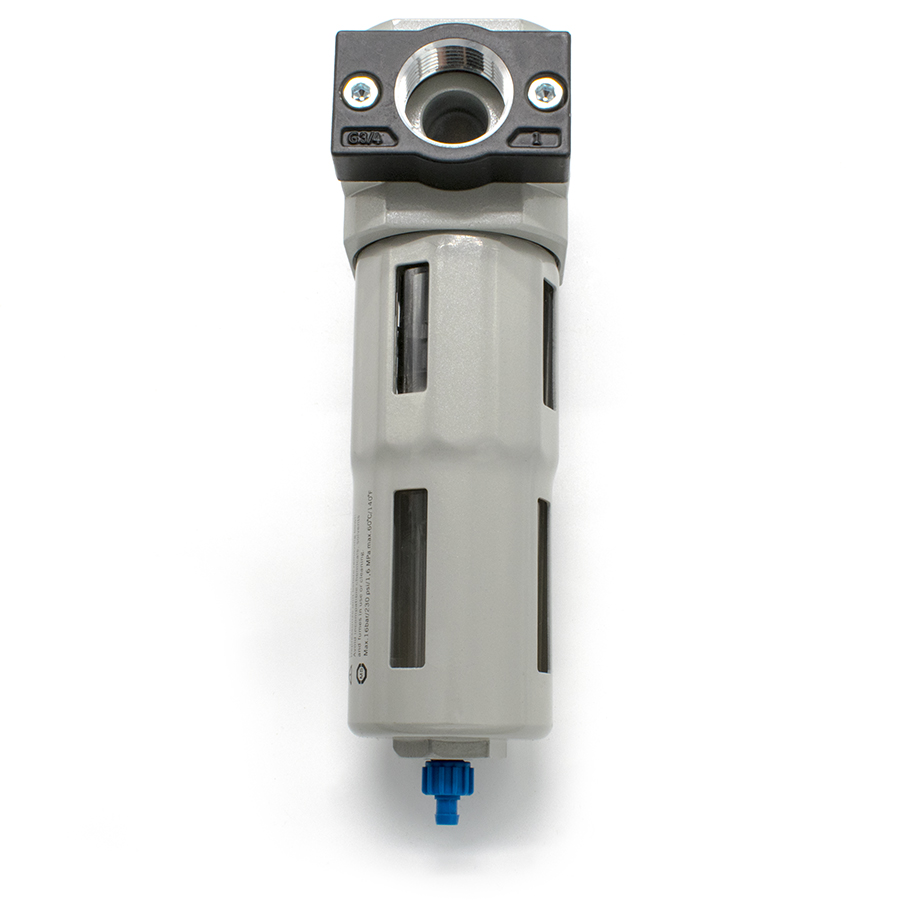

Техническое описание фильтра сжатого воздуха AOF-3/4-MIDI
Промышленный фильтр серии AOF предназначен для глубокой очистки сжатого воздуха от твердых частиц, капельной влаги и масляного конденсата в пневматических системах. Устройство функционирует как отдельный модуль линейного монтажа, обеспечивая стабильные параметры рабочей среды для исполнительных механизмов.
Конструктивные особенности и принцип работы
Фильтрация осуществляется через сменный элемент из высокоплотного полиэтилена (HDPE), который обеспечивает эффективное задержание примесей. Конструкция включает в себя чашу для сбора конденсата объемом 22 мл с системой ручного дренажа. Оборудование соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности), что позволяет использовать его в системах с высокими требованиями к качеству подготовки воздуха.
Технические характеристики:
- Рабочая среда: Сжатый воздух (подготовка по ГОСТ 17433-80);
- Номинальное давление: до 16 Бар (1.6 МПа);
- Пропускная способность: 3000 л/мин;
- Присоединительная резьба: G3/4";
- Температурный диапазон: от 0 °C до +60 °C;
- Материал фильтроэлемента: HDPE (полиэтилен высокой плотности).

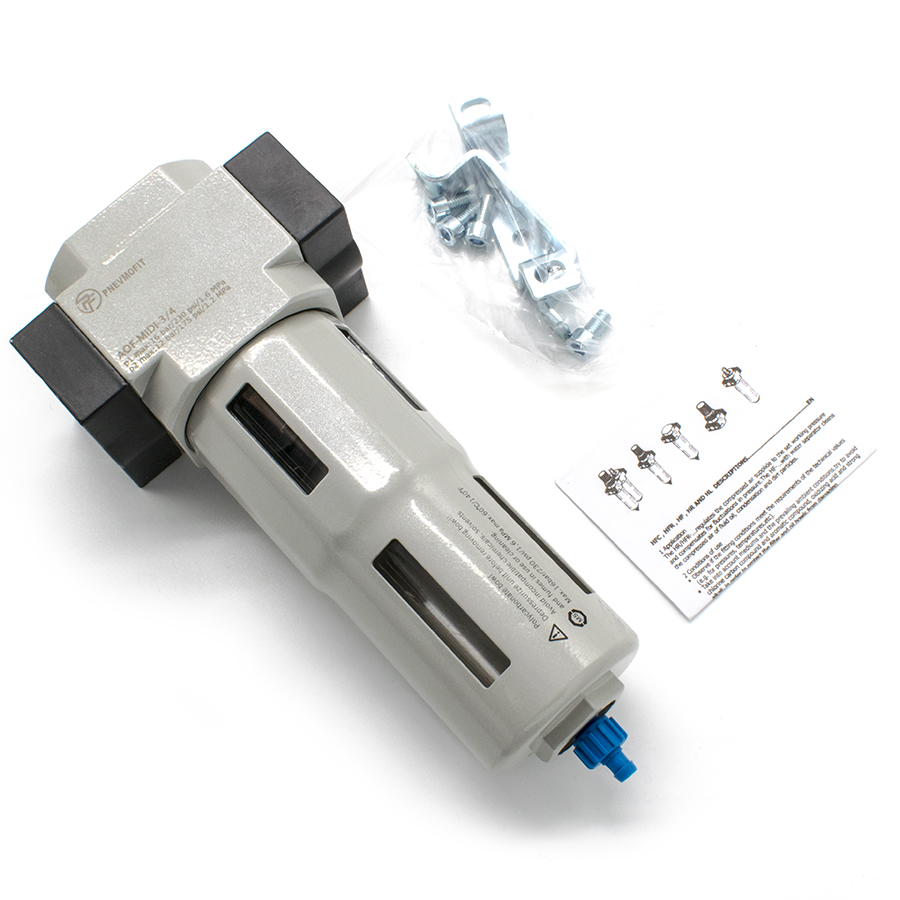

Монтаж устройства производится в вертикальном положении чашей вниз. Допускается как прямой линейный монтаж, так и установка с использованием специализированных крепежных принадлежностей.
