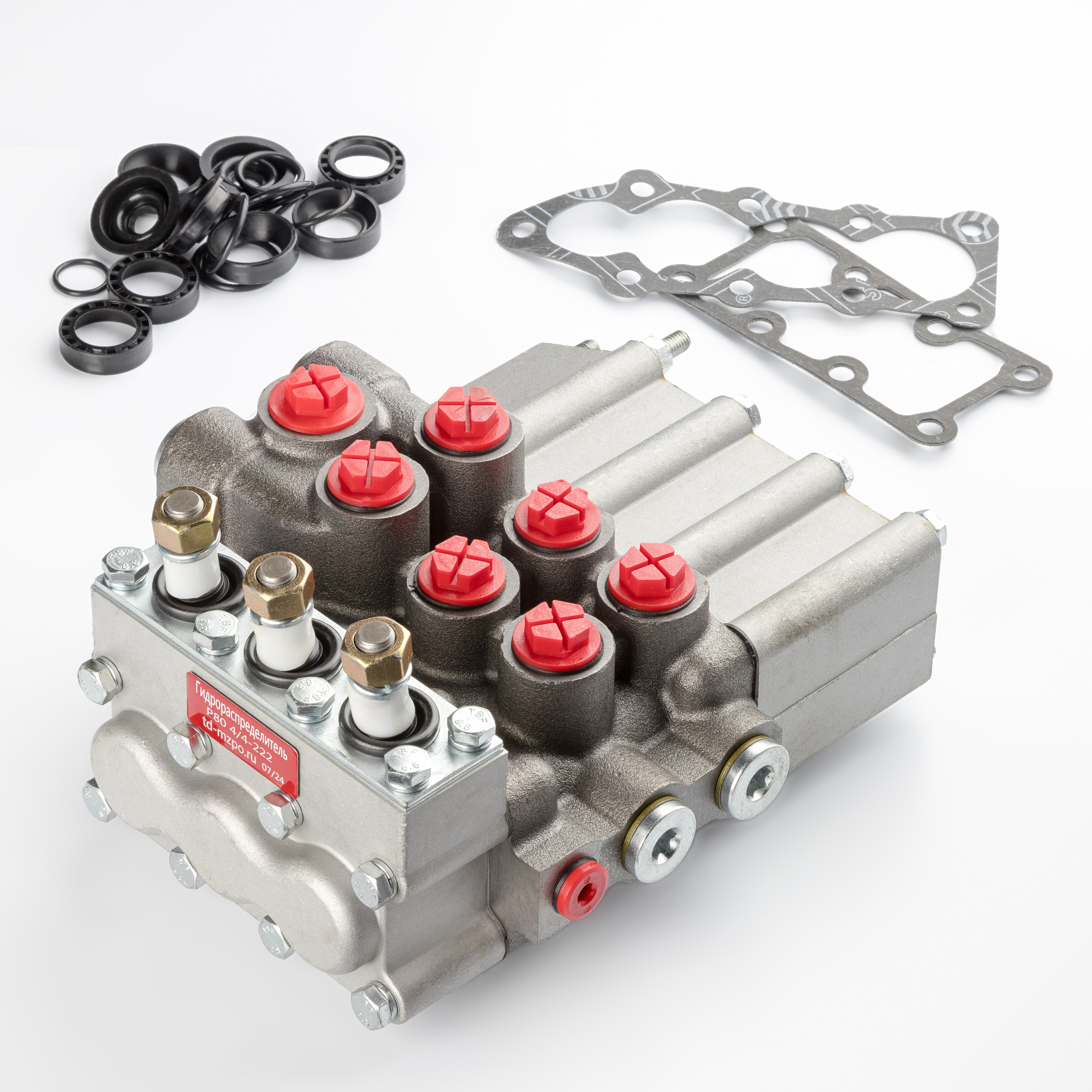

Техническое описание гидрораспределителя MP80-4/4-222
Моноблочный гидрораспределитель MP80-4/4-222 является ключевым исполнительным механизмом гидравлических систем тракторов, сельскохозяйственных и дорожных машин. Изделие спроектировано в соответствии с требованиями ГОСТ 12.2.086-83 и ГОСТ 16514-96, что гарантирует надежность эксплуатации в контурах с номинальной подачей рабочей жидкости до 80 л/мин.
Функциональное назначение:
- Направленное распределение потока рабочей жидкости от нагнетающей линии насоса к исполнительным органам (гидроцилиндрам, гидромоторам).
- Защита гидравлического контура от механических перегрузок в режимах «Подъем» и «Опускание принудительное» посредством встроенного предохранительного клапана.
- Минимизация энергетических потерь за счет разгрузки системы (перелив в дренажную линию) при нахождении золотников в нейтральном положении.
Технические особенности:
Устройство оснащено тремя золотниками, обеспечивающими четыре позиции управления: «Подъем» (с фиксацией), «Нейтраль», «Опускание» (с фиксацией) и «Плавающая» (с фиксацией). Конструкцией предусмотрен автоматический возврат золотников из рабочих позиций в нейтральную при достижении порогового значения давления срабатывания автоматики.
Эксплуатационные параметры:
Гидрораспределитель адаптирован для работы на минеральных маслах в широком диапазоне температур. Изделие соответствует климатическому исполнению по ГОСТ 15150-69, сохраняя работоспособность при температуре окружающей среды от -40 до +60 °C.
