Техническое описание гидрораспределителя MP160-3/1-222

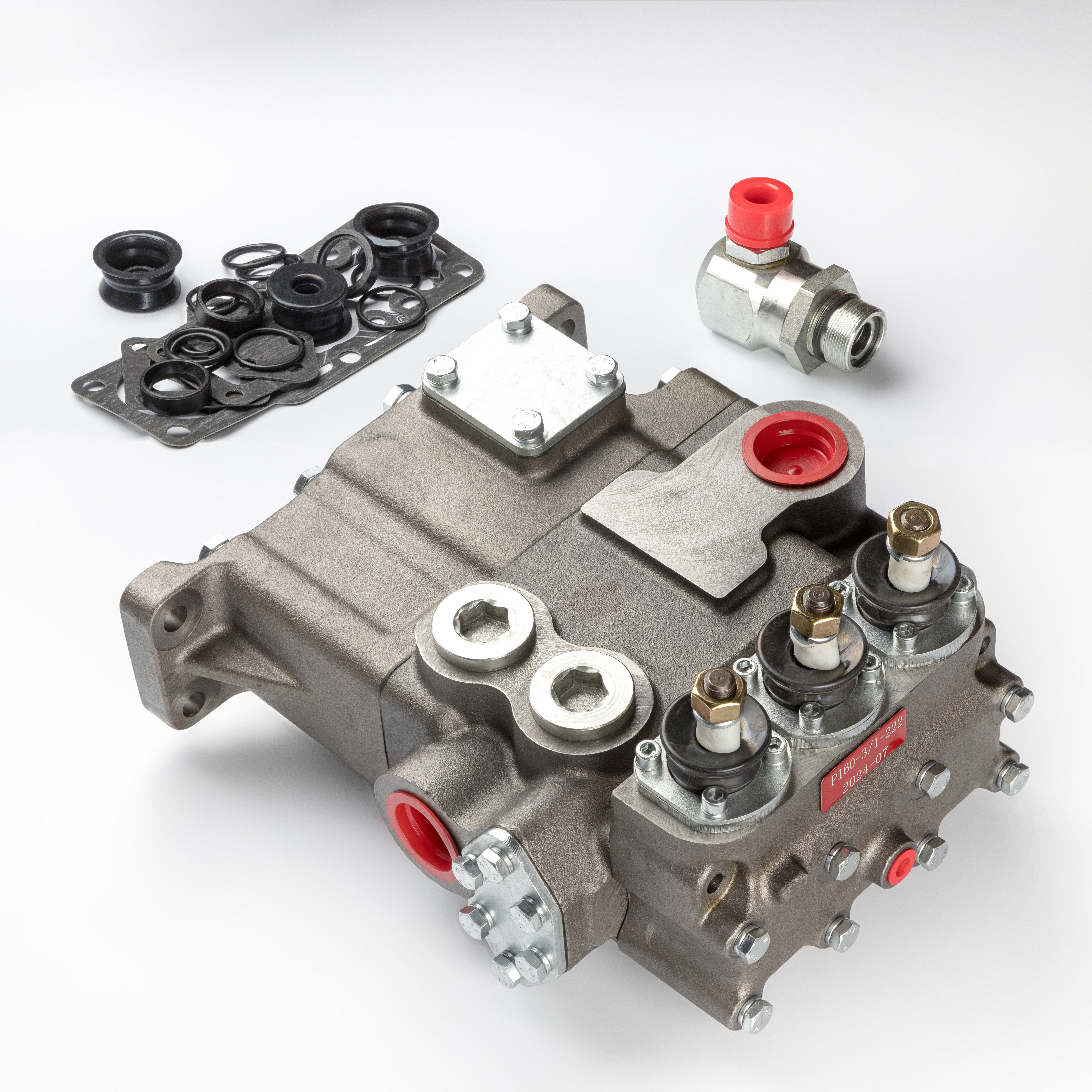

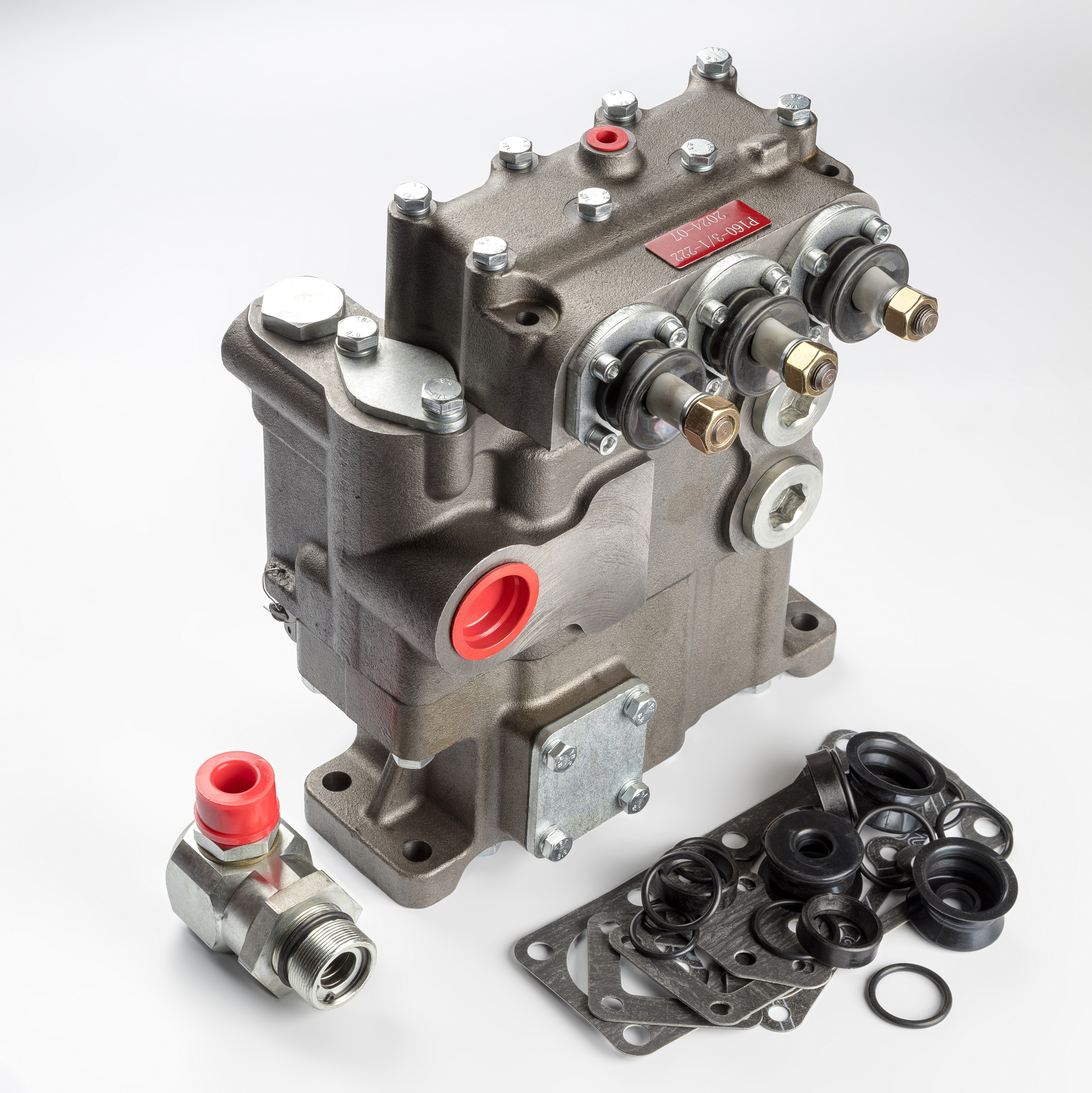

Моноблочный гидрораспределитель MP160-3/1-222 является исполнительным механизмом гидросистем тракторов, сельскохозяйственных и дорожных машин. Устройство спроектировано в соответствии с требованиями ГОСТ 12.2.086-87 и ГОСТ 16514-96, что гарантирует надежность эксплуатации в гидросистемах с номинальным расходом рабочей жидкости до 160 л/мин.
Функциональные возможности:
- Направленное распределение потока рабочей жидкости от нагнетающей линии насоса к исполнительным органам (гидроцилиндрам, гидромоторам).
- Защита гидравлического контура от превышения давления сверх установленных значений в рабочих режимах «Подъем» и «Опускание принудительное» (функция предохранительного клапана).
- Разгрузка системы при нахождении золотников в нейтральном положении путем перепуска рабочей жидкости в сливную магистраль.
Режимы работы золотника:
Конструкция предусматривает четыре позиции золотника: «Подъем» (с фиксацией), «Нейтраль», «Опускание» (с фиксацией) и «Плавающая» (с фиксацией). Реализована функция автоматического возврата в нейтральное положение при достижении заданного давления срабатывания автоматики.
Технические параметры эксплуатации:
Агрегат адаптирован для работы с минеральными маслами в широком диапазоне температур. Присоединительные отверстия М36 обеспечивают герметичное сопряжение с элементами гидравлической линии. Изделие соответствует климатическому исполнению по ГОСТ 15150-69.
