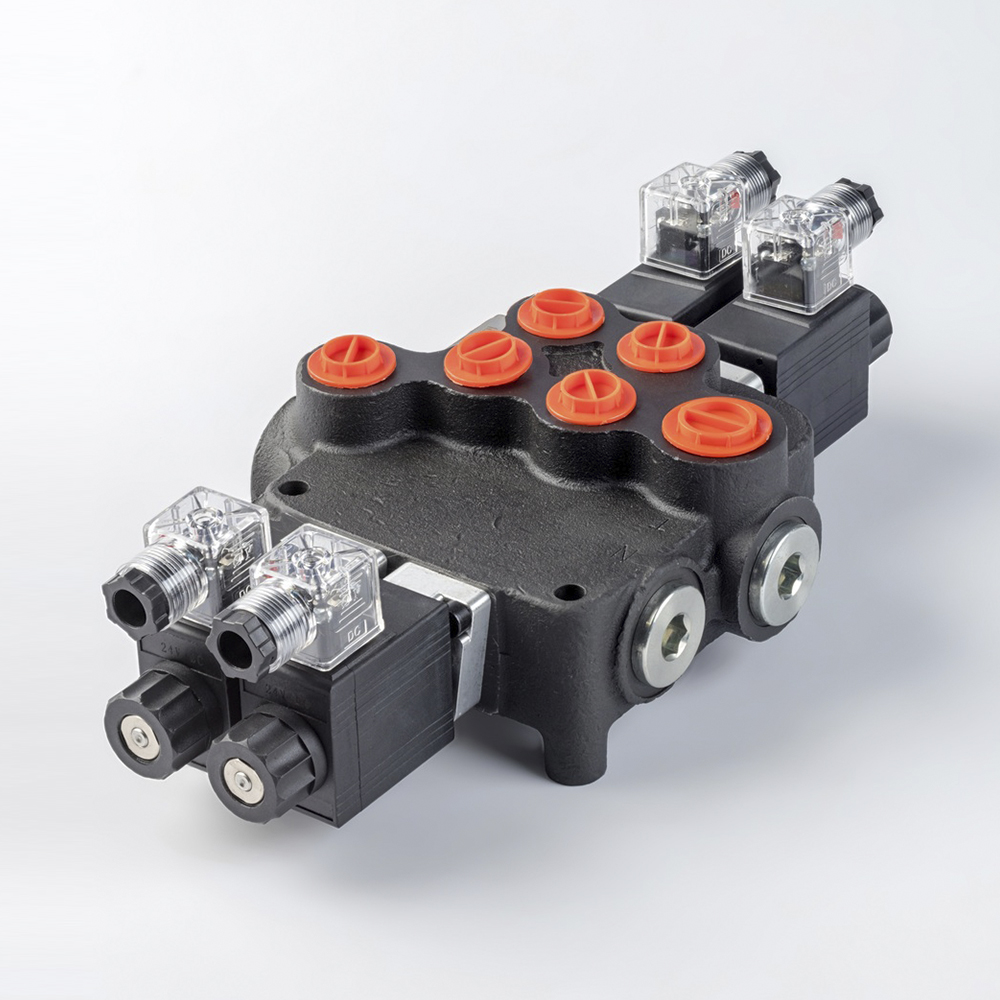

Техническое описание гидрораспределителя 02z80 24V
Моноблочный гидравлический распределитель золотникового типа предназначен для изменения направления потока, ограничения давления и разгрузки рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Управление исполнительными механизмами осуществляется посредством электромагнитного привода (соленоидов) с напряжением питания 24 В постоянного тока.
Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные и системы смазочные. Общие технические требования) и ГОСТ 20245-81 (Гидрораспределители золотниковые. Основные параметры). Конструкция моноблока обеспечивает высокую герметичность и компактность узла при номинальном расходе до 80 л/мин.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: Моноблочный, 2-секционный.
- Управление: Электромагнитное (дистанционное), разъем ISO 4400.
- Гидравлическая схема: Золотник типа А (сквозной поток в нейтральном положении).
- Рабочее давление: Номинальное 250 бар, пиковое (макс.) до 315 бар.
- Пропускная способность: 80 л/мин.
- Присоединительная резьба: Порты P — G1/2"; A, B — G1/2"; T, N — G3/4".
- Климатическое исполнение: Эксплуатация при температуре окружающей среды от -40 до +60 °C.
- Требования к рабочей среде: Минеральные масла с вязкостью 10-400 сСт; класс чистоты не ниже 10 по NAS1638 или 19/16 по ISO4406.
Применяется в составе гидросистем коммунальной, дорожно-строительной и сельскохозяйственной спецтехники для автоматизации рабочих циклов оборудования.
