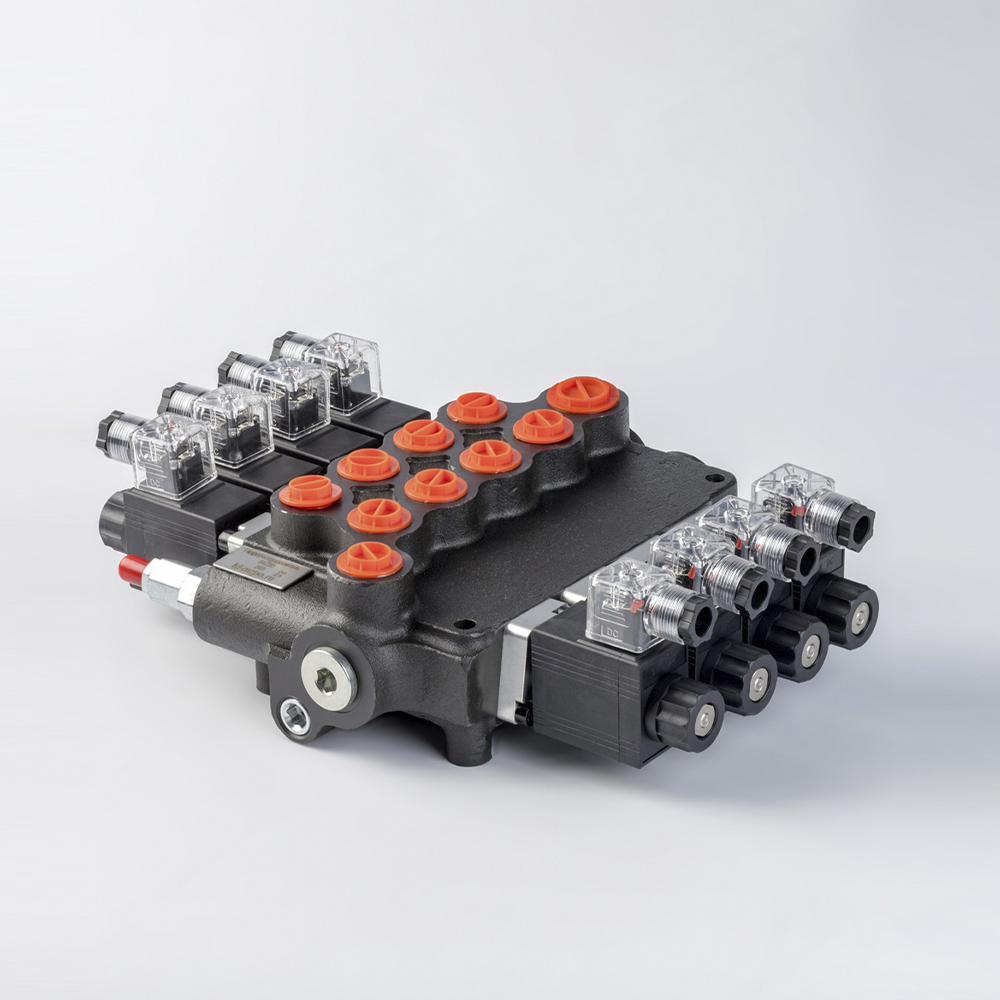

Техническое описание гидрораспределителя 04Z80 24V
Моноблочный гидрораспределитель 04Z80 с электромагнитным управлением предназначен для изменения направления потока, ограничения давления рабочей жидкости и разгрузки насоса в гидравлических системах мобильных машин и промышленного оборудования. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и принцип работы
Аппарат выполнен в моноблочном чугунном корпусе, что обеспечивает высокую жесткость конструкции и минимизацию утечек. Управление осуществляется посредством электромагнитных катушек (соленоидов) с напряжением питания 24В DC. Золотники типа "А" обеспечивают перекрытие каналов в нейтральном положении и распределение потока при активации электромагнита.
Технические характеристики:
- Тип распределителя: Моноблочный, секционный (4 секции)
- Номинальный расход: 80 л/мин
- Рабочее давление: Номинальное 250 бар (макс. 315 бар)
- Управление: Электромагнитное (24V DC, мощность 60 Вт)
- Присоединительные порты: P: G1/2"; A, B: G1/2"; T, N: G3/4"
- Стандарт разъема: ISO 4400 (DIN 43650)
- Класс чистоты жидкости: ISO 4406 класс 19/16 (NAS1638 класс 10)
- Климатическое исполнение: Эксплуатация при температуре от -40 до +60 °C согласно ГОСТ 15150-69
Область применения
Применяется в гидросистемах коммунальной, строительной, сельскохозяйственной и грузовой спецтехники, а также в стационарных промышленных установках для автоматизации рабочих циклов.
