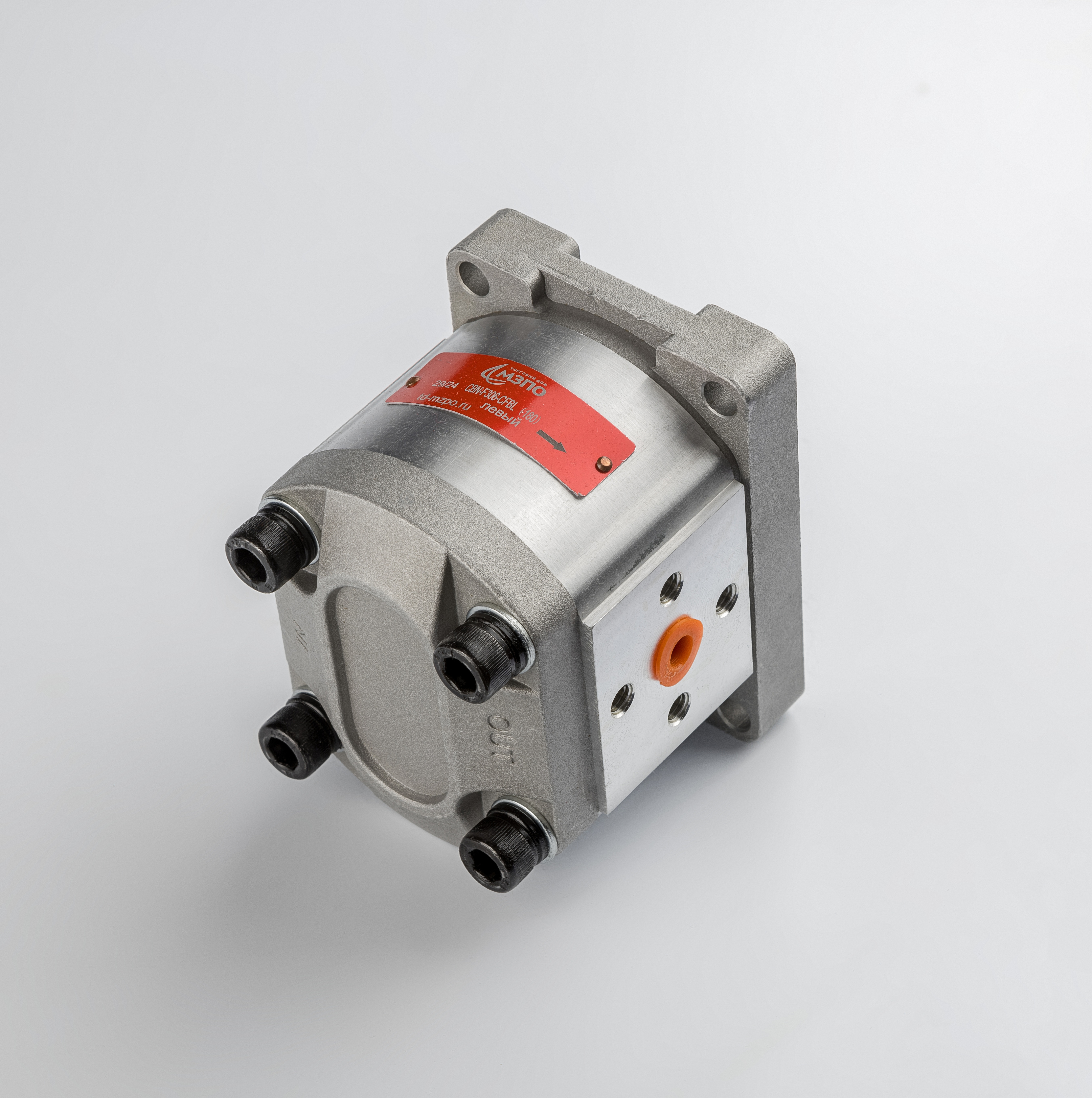

Техническое описание шестеренного насоса CBN-F306-CFBL (180)
Шестеренный насос серии CBN-F306-CFBL предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в гидросистемах мобильной техники, включая минитракторы, погрузчики и сельскохозяйственные машины. Конструкция насоса соответствует требованиям ГОСТ 14658-86 в части методов испытаний и общих технических условий для шестеренных насосов.
Конструктивные и эксплуатационные особенности:
- Гидравлический контур: Насос обеспечивает нагнетание минерального масла с номинальным рабочим объемом 6 см³/об.
- Приводной узел: Вал выполнен в конфигурации «плоский шлиц», что обеспечивает надежную передачу крутящего момента.
- Корпусные детали: Изготовлены из высокопрочного алюминиевого сплава, устойчивого к пиковым давлениям до 250 бар.

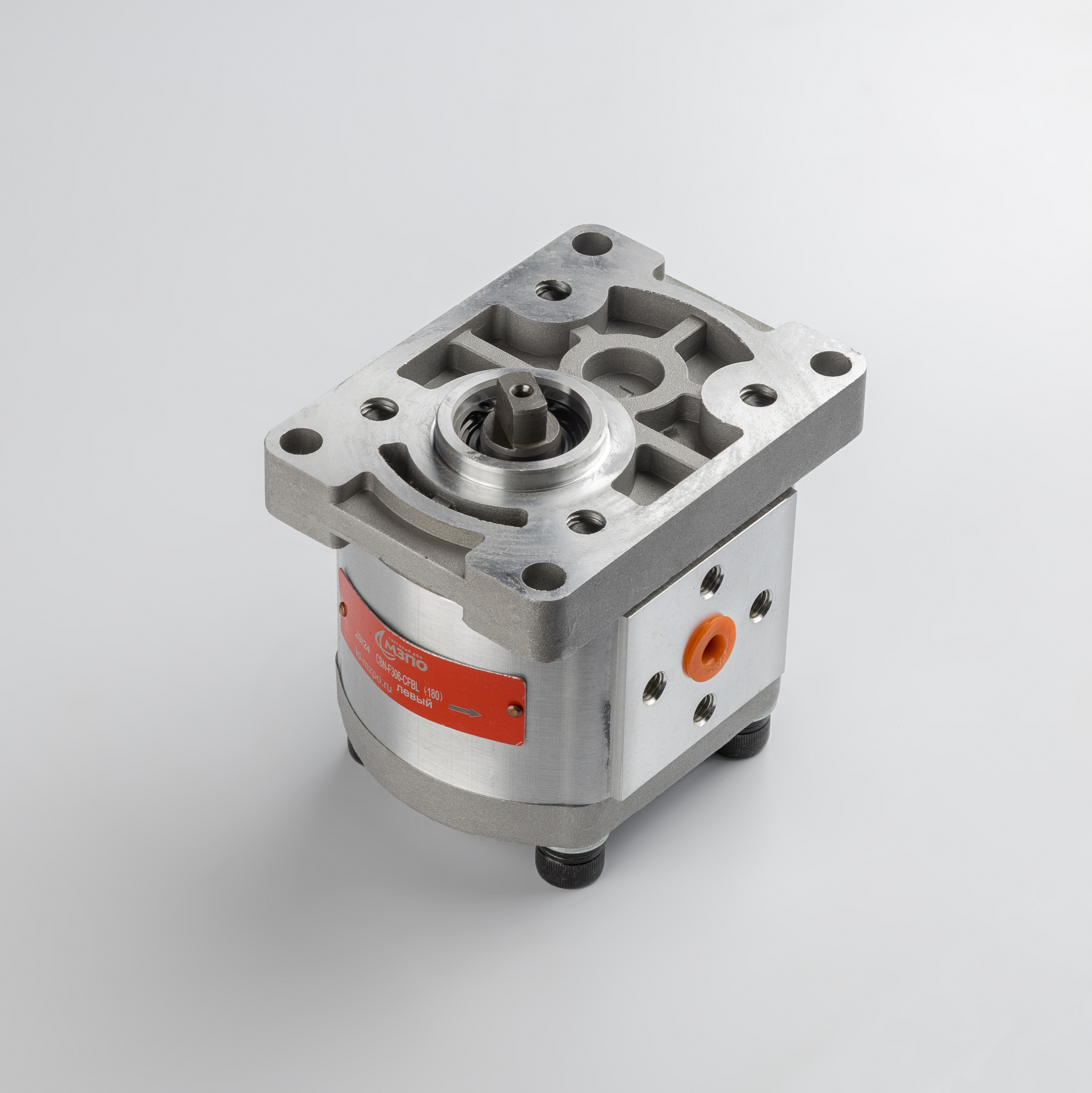

- Монтажные параметры: Прямоугольный фланец и расположение портов под углом 180 градусов позволяют интегрировать узел в компактные гидролинии.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
Технические характеристики:
| Номинальное давление | 200 бар |
| Максимальное пиковое давление | 250 бар |
| Рабочий объем | 6 см³/об |
| Диапазон частоты вращения | 600 – 3000 об/мин |
| Присоединительная резьба (вход/выход) | 14 мм / 10 мм |
