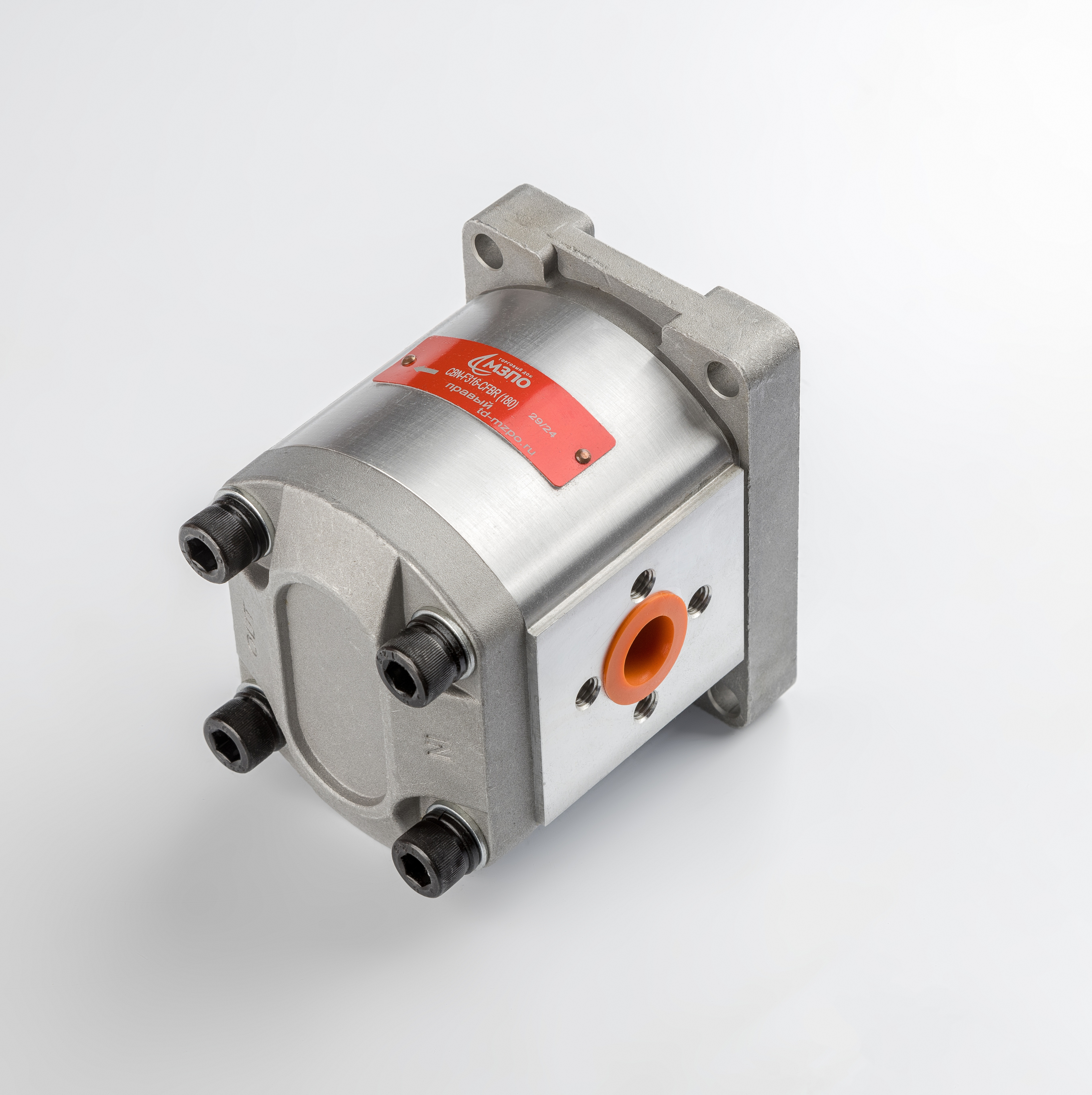

Техническое описание шестеренного насоса CBN-F316-CFBR (180)
Шестеренный насос внешнего зацепления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в гидросистемах минитракторов, сельскохозяйственной, дорожно-строительной и коммунальной спецтехники.
Конструктивные особенности и принцип работы

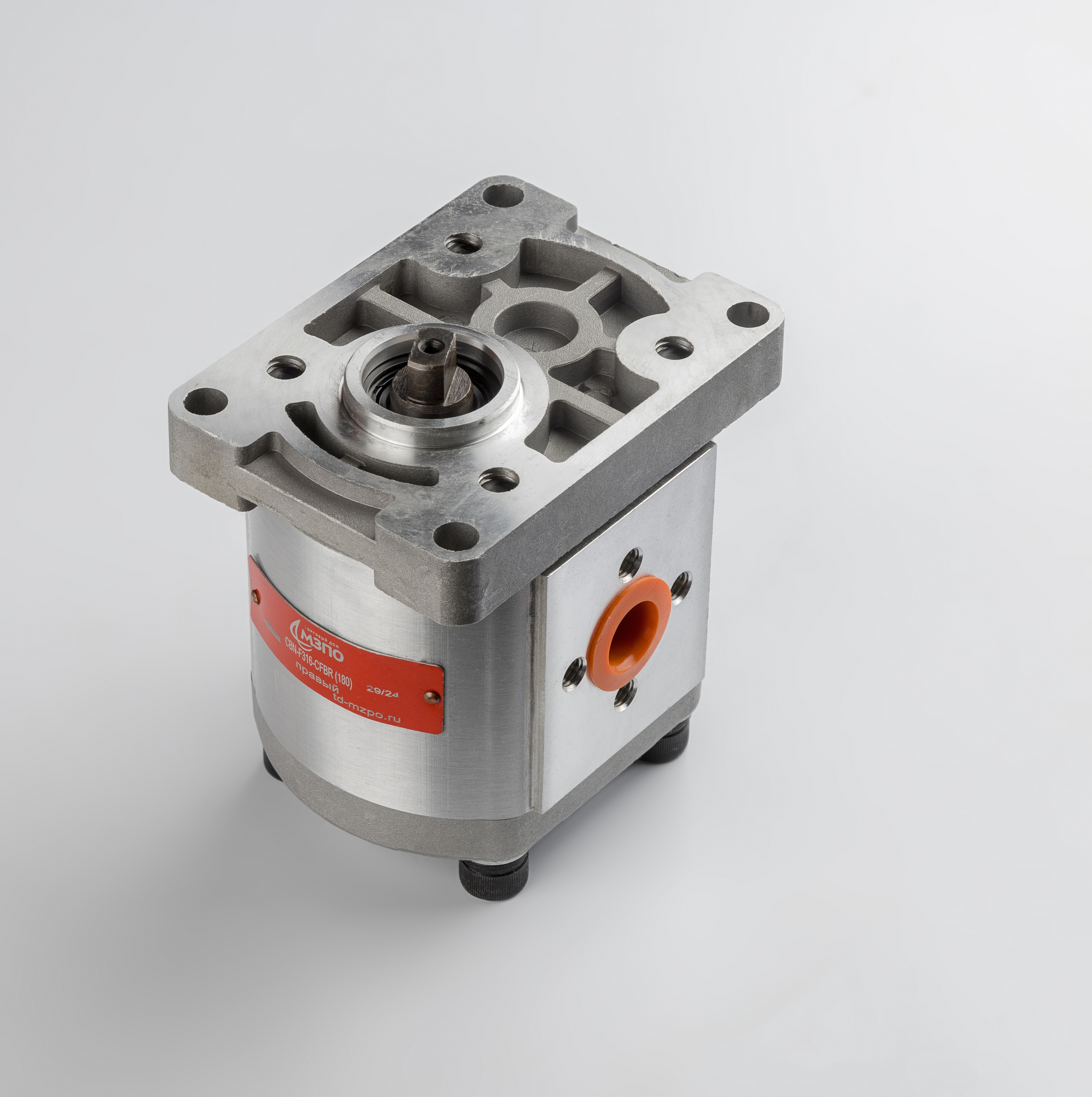

Агрегат выполнен в высокопрочном корпусе с прямоугольным фланцем крепления. Кинематическая пара состоит из двух стальных шестерен, установленных в подшипниковых узлах. Герметичность рабочих камер обеспечивается прецизионной подгонкой деталей и системой уплотнений, что гарантирует высокий объемный КПД. Вал насоса имеет конфигурацию «плоский шлиц», обеспечивающую надежную передачу крутящего момента.
Технические параметры и эксплуатация
- Рабочий объем: 16 см³/об, что обеспечивает стабильную подачу при различных режимах работы двигателя.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар.
- Частота вращения: Эксплуатационный диапазон варьируется от 600 до 3000 об/мин.
- Гидравлическое подключение: Расположение портов под углом 180 градусов с резьбовыми соединениями (вход — 18 мм, выход — 14 мм).
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
Соответствие стандартам
Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) в части обеспечения заявленных гидравлических параметров и ресурса эксплуатации.
Рекомендации по рабочей жидкости
В качестве рабочей среды рекомендуется использовать очищенные минеральные масла с кинематической вязкостью, соответствующей температурному режиму эксплуатации гидросистемы. Тонкость фильтрации масла должна составлять не менее 25 мкм для предотвращения преждевременного износа качающего узла.
