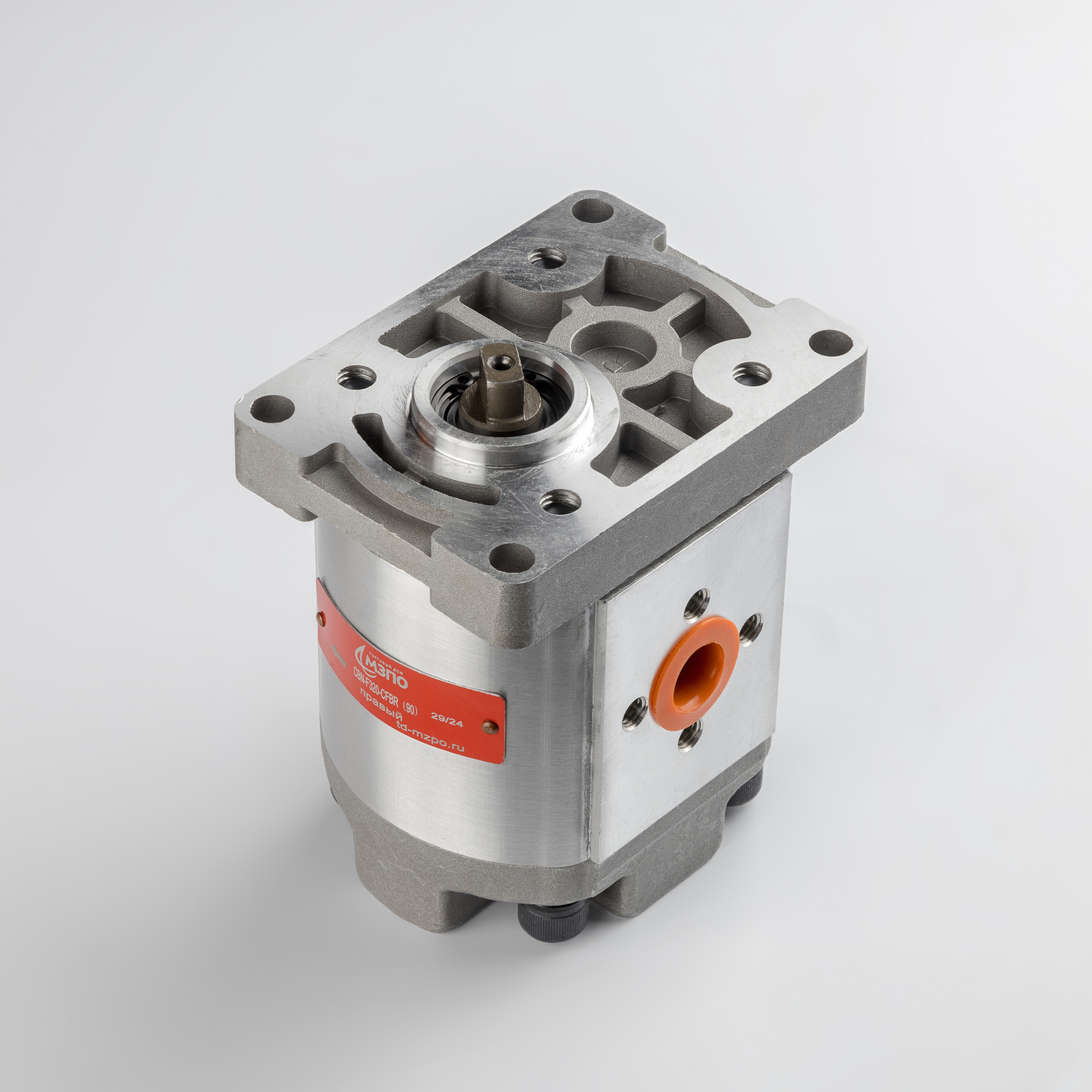

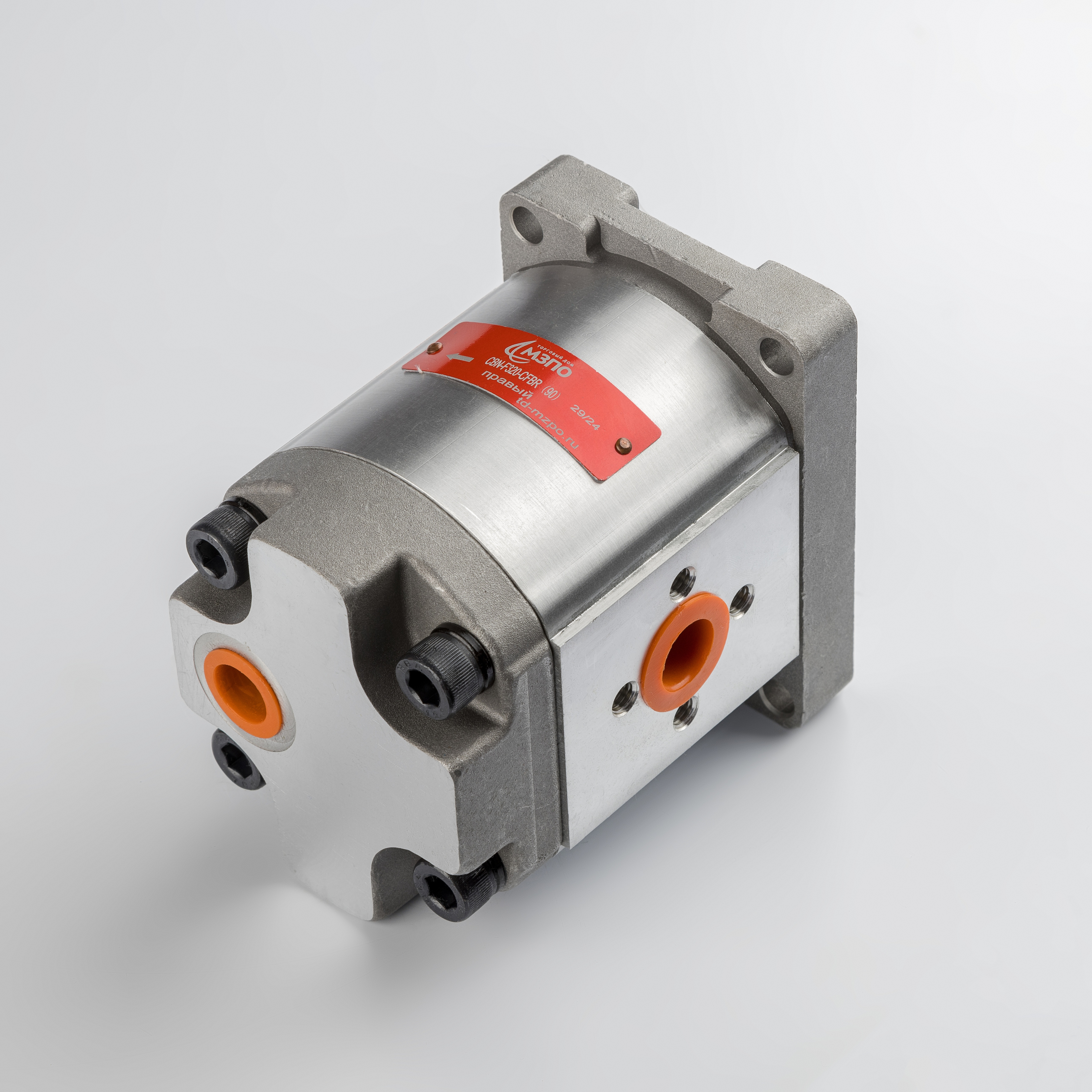

Техническое описание шестеренного насоса CBN-F320-CFBR (90)
Промышленный гидравлический насос шестеренного типа предназначен для нагнетания рабочей жидкости в гидросистемы малогабаритной техники и минитракторов. Устройство функционирует в соответствии с требованиями ГОСТ 14658-86, что гарантирует стабильность выходных параметров давления и расхода.
Конструктивные особенности и технические параметры:
- Гидравлический контур: Номинальный рабочий объем составляет 20 см³/об. Насос обеспечивает стабильное номинальное давление 200 бар, с возможностью кратковременного восприятия пиковых нагрузок до 250 бар.
- Приводной механизм: Вал выполнен в конфигурации «плоский шлиц», что обеспечивает надежную передачу крутящего момента. Правое направление вращения.
- Скоростной режим: Эксплуатационный диапазон частоты вращения вала варьируется от 600 до 3000 об/мин.
- Монтажные интерфейсы: Установка осуществляется через прямоугольный фланец. Подключение в гидролинию выполнено под углом 90 градусов. Входное отверстие имеет резьбу 20 мм, выходное — метрическую резьбу М 18*1,5.
- Массогабаритные характеристики: Корпус изготовлен из высокопрочного сплава, общая масса изделия составляет 3,1 кг.
Изделие соответствует техническим регламентам безопасности и стандартам качества для гидравлического оборудования высокого давления.
