Техническое описание шестеренного насоса серии CBN
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, сельскохозяйственных машин и промышленного оборудования.
Изделие соответствует требованиям ГОСТ 14658-86 в части методов испытаний и общих технических условий для шестеренных насосов. Конструкция включает в себя высокопрочный корпус, прецизионную шестеренную пару и систему уплотнений, обеспечивающих стабильный объемный КПД при высоких давлениях.
Технические особенности:
- Гидравлический контур: Нагнетание минеральных масел в исполнительные механизмы с номинальным давлением до 200 бар.
- Кинематика: Левое направление вращения ведущего вала (против часовой стрелки со стороны привода).

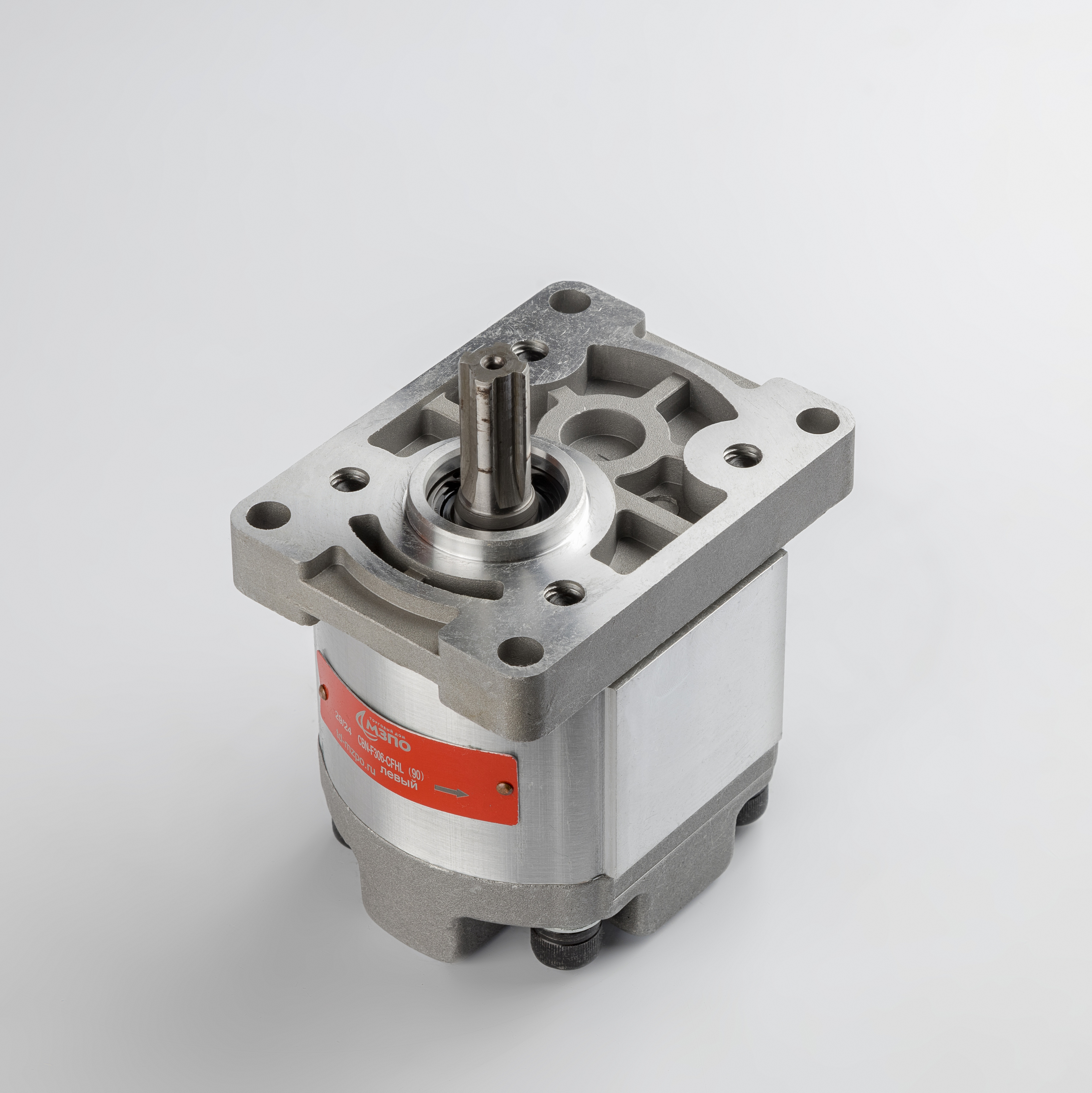

- Интерфейс: Шлицевое соединение (4 шлица) и прямоугольный присоединительный фланец обеспечивают жесткую фиксацию и соосность с приводным агрегатом.

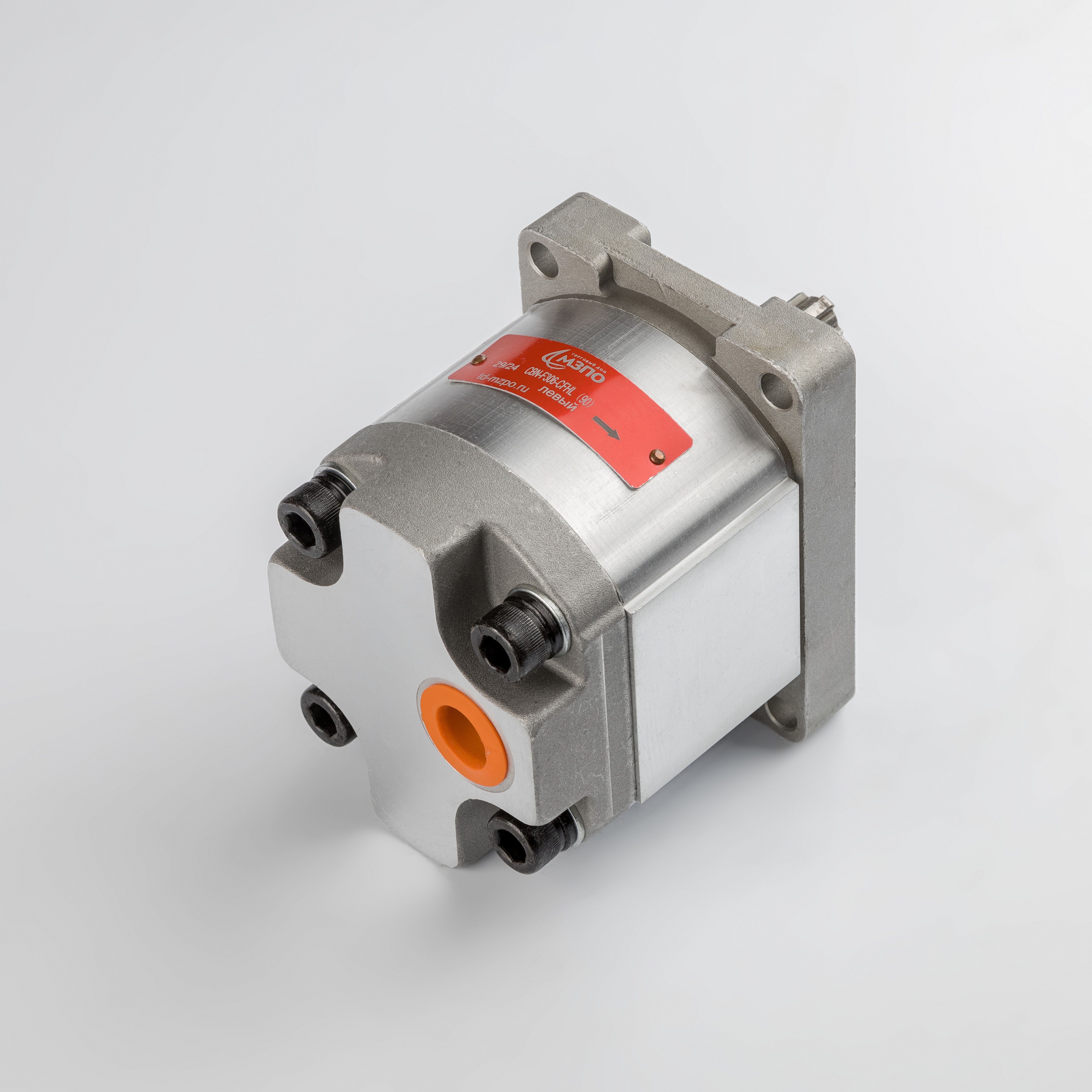

- Порты: Угловое подключение в гидролинию (90 градусов) оптимизирует компоновку рукавов высокого давления в ограниченном пространстве.
Эксплуатация насоса должна производиться в соответствии с регламентами ГОСТ 17216-2001 по чистоте рабочей жидкости для предотвращения преждевременного износа качающего узла.
