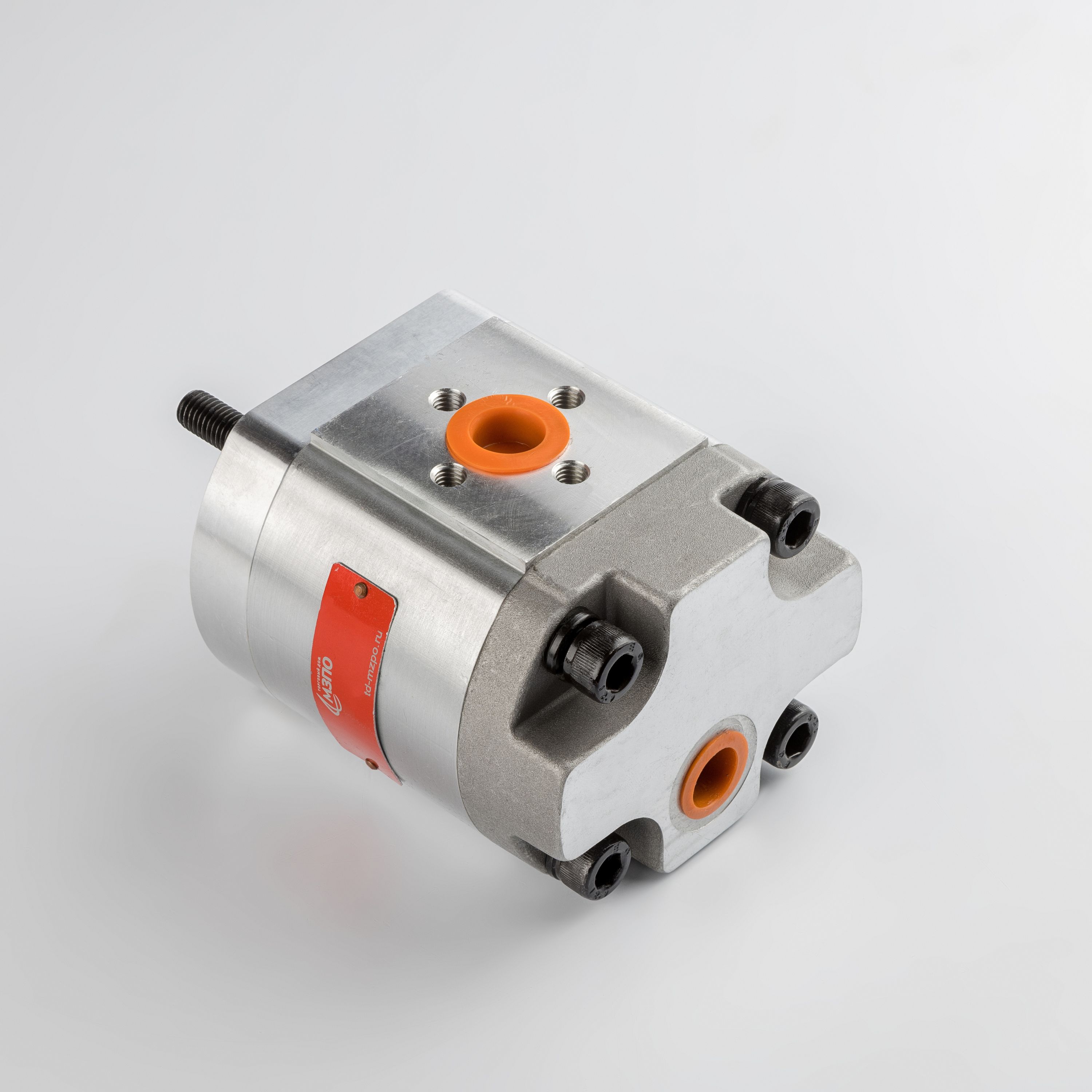

Техническое описание шестеренного насоса CBN-F320L-TFBR (90)
Шестеренный насос серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат эксплуатируется в гидравлических системах спецтехники, сельскохозяйственных машин и средств малой механизации.
Технические параметры и конструктивные особенности:
- Тип насоса: Шестеренный, внешнего зацепления.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
- Рабочий объем: 20 см³/об, что обеспечивает стабильную подачу при номинальных оборотах.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Частота вращения варьируется от 600 до 3000 об/мин.
- Конфигурация вала: Плоский шлиц, обеспечивающий надежную передачу крутящего момента.
- Гидравлические порты: Входное отверстие — 20 мм, выходное — резьбовое соединение М 18*1,5. Подключение в гидролинию выполнено под углом 90 градусов.
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и отвечает общим техническим требованиям к гидравлическим шестеренным насосам по ГОСТ 19027-89.
Эксплуатационные требования:
В качестве рабочей жидкости рекомендуется использовать минеральные масла с кинематической вязкостью, соответствующей температурному режиму эксплуатации. Тонкость фильтрации в системе должна быть не хуже 25 мкм для предотвращения преждевременного износа качающего узла.
