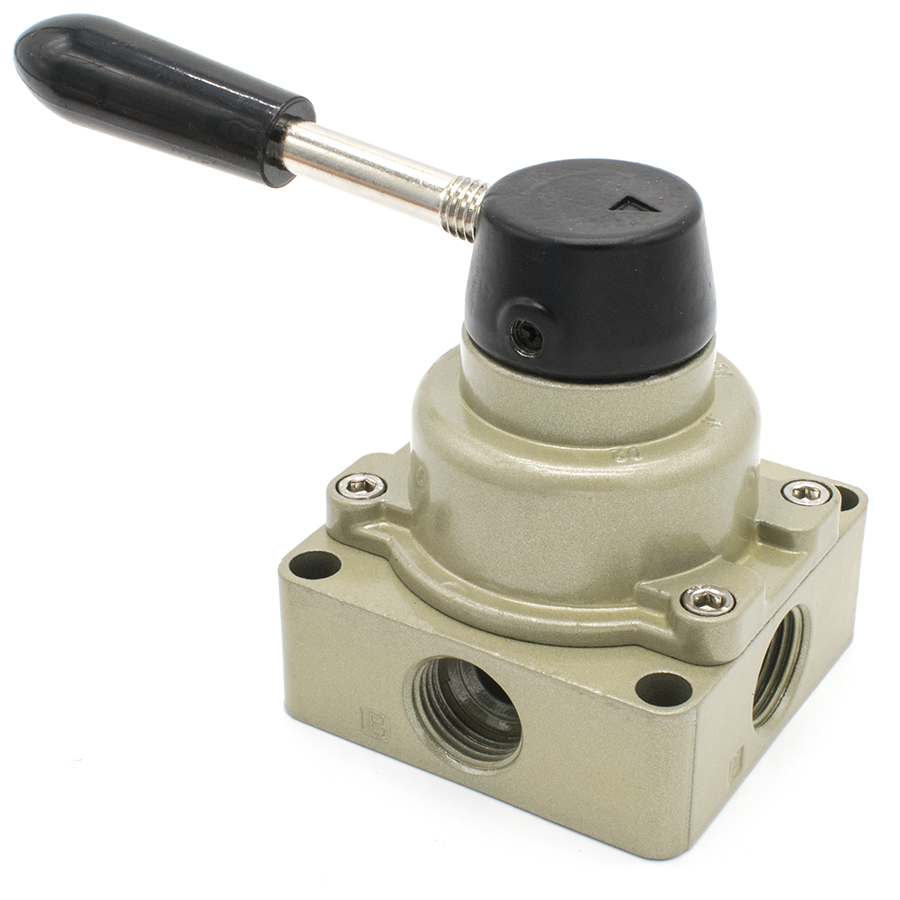

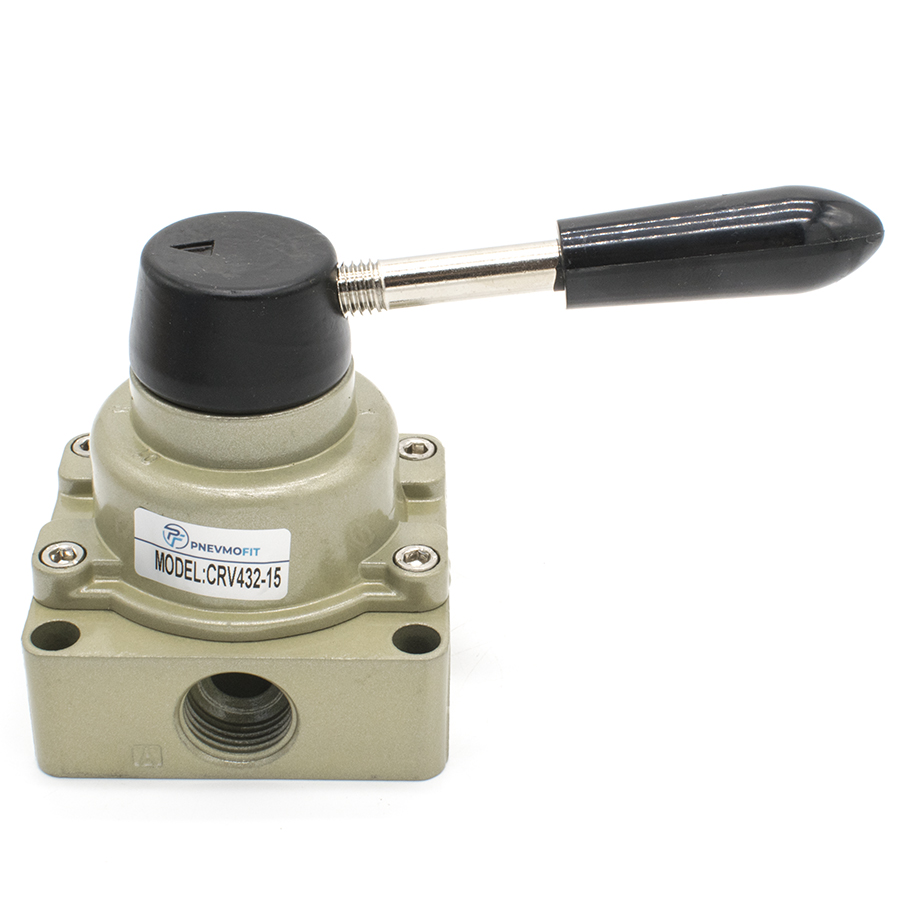

Техническое описание пневмораспределителя CRV432-15
Пневмораспределитель кранового типа серии CRV представляет собой устройство прямого действия, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по схеме 4/3 (четырехлинейный, трехпозиционный) с фиксацией рукоятки в каждом из рабочих положений.
Конструктивные особенности и принцип работы

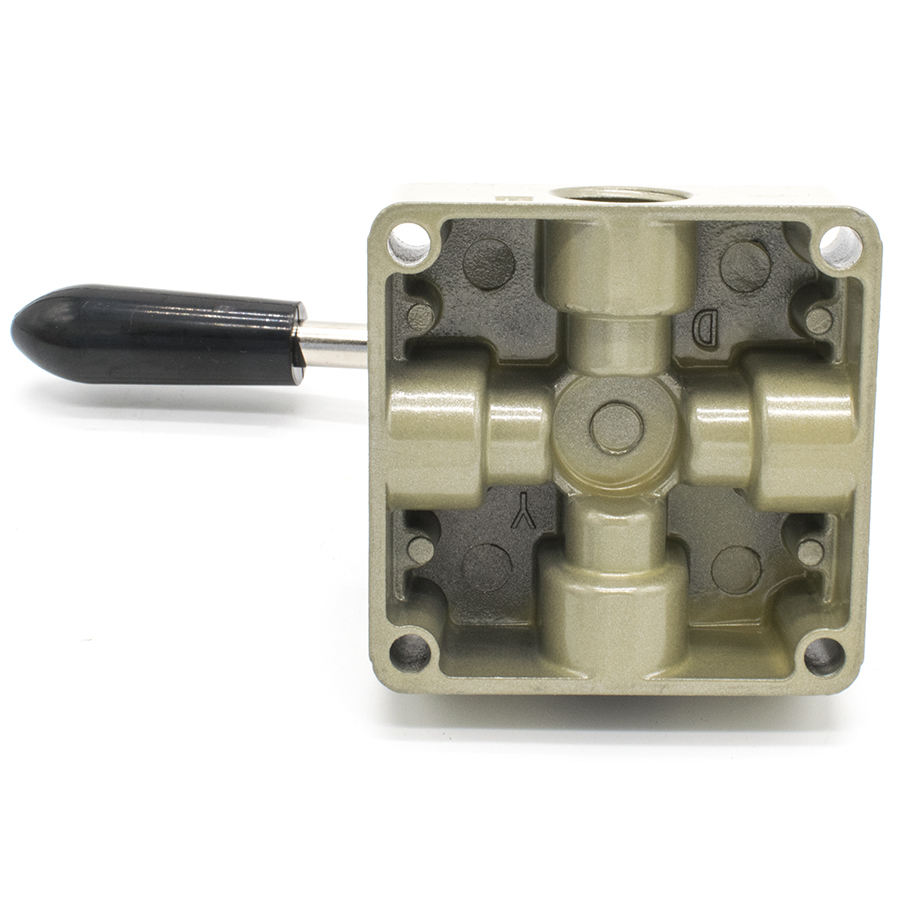

Управление распределителем осуществляется посредством ручного поворота рукоятки. В центральном положении (нейтральная позиция) все рабочие каналы перекрыты, что обеспечивает отсечку потока и удержание исполнительных механизмов в текущем состоянии. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность эксплуатации в тяжелых условиях.
Соответствие стандартам
Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность функционирования при соблюдении параметров рабочей среды и температурного режима.
Технические характеристики:
- Тип распределителя: Крановый, четырехлинейный
- Количество позиций: 3 (с фиксацией)
- Присоединительная резьба: G1/2" (вход/выход/выхлоп)
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм)
- Диапазон рабочего давления: 0 – 1.0 МПа (0 – 10 бар)
- Температурный диапазон: от -20°C до +80°C
