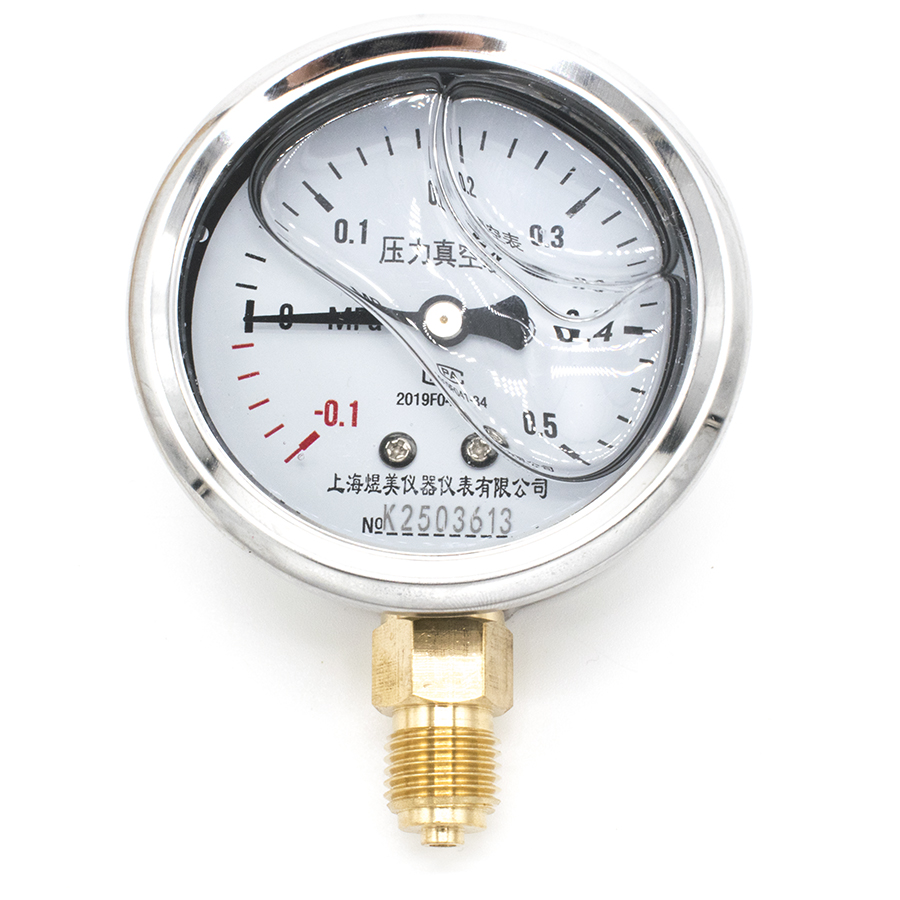

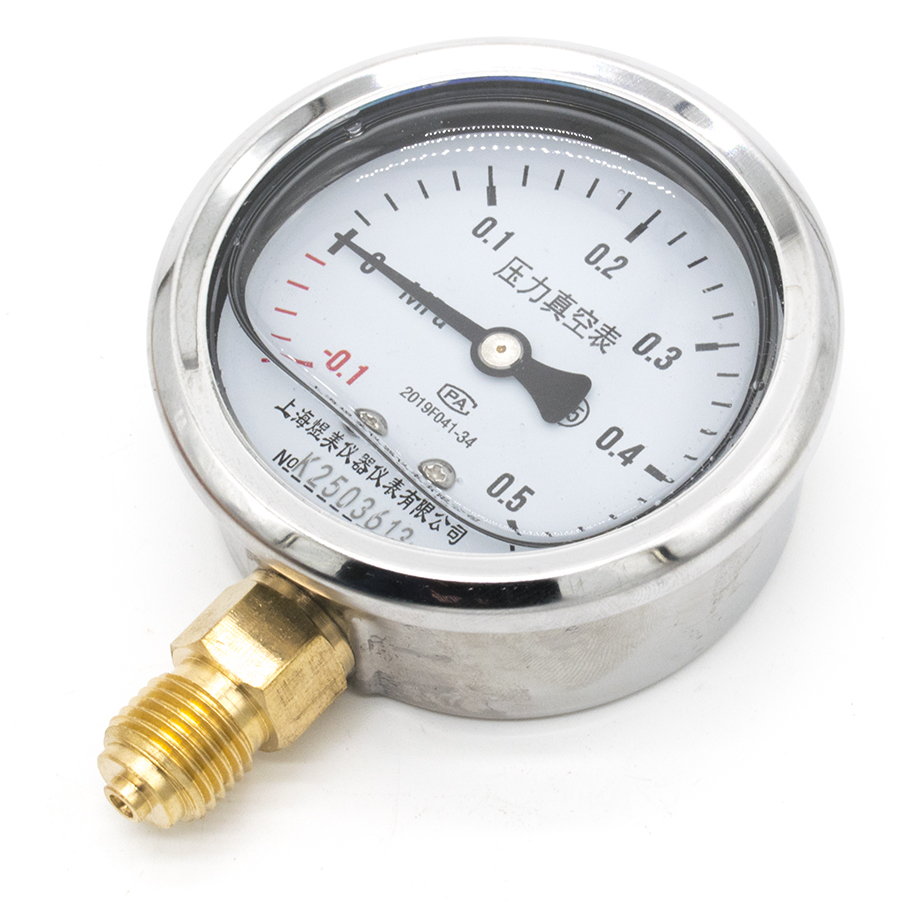

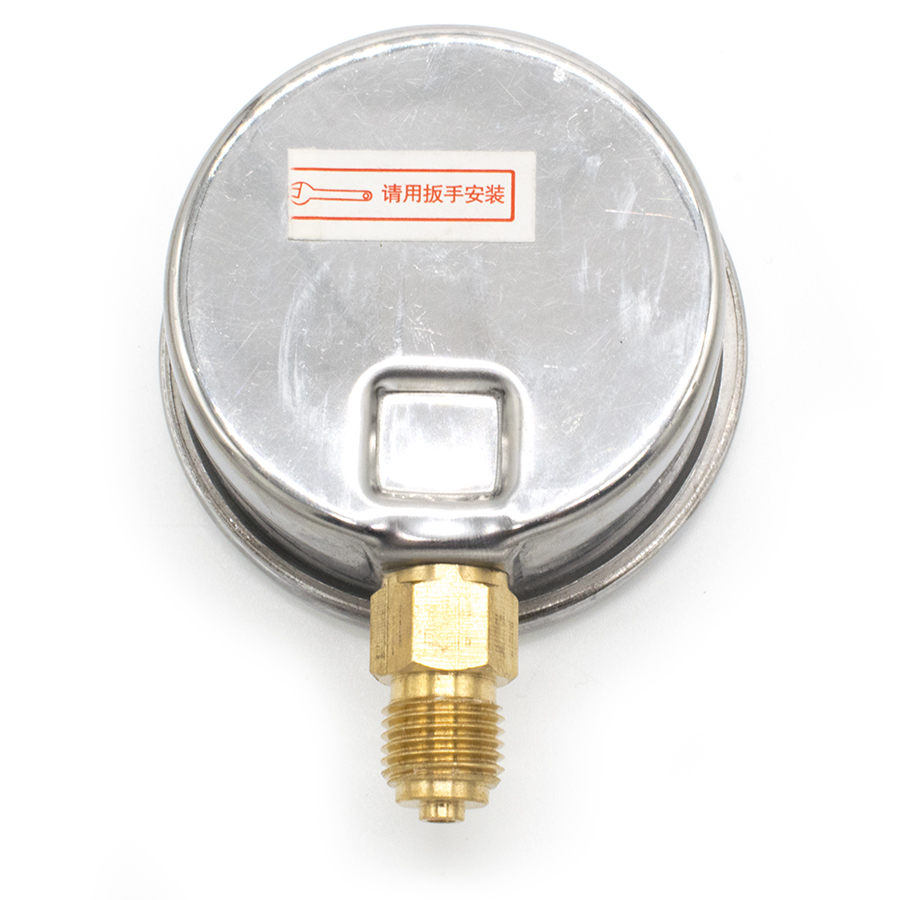

Техническое описание вакуумметра YN-60
Виброустойчивый манометр (вакуумметр) модели YN-60 предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся сред (жидкостей, газов, пара). Прибор выполнен в герметичном корпусе из нержавеющей стали с глицериновым наполнением, что обеспечивает стабильность показаний в условиях высоких пульсаций и механических вибраций.
Устройство соответствует требованиям ГОСТ 2405-88, регламентирующего общие технические условия для манометров, вакуумметров и мановакуумметров. Конструкция включает в себя трубчатую пружину Бурдона и передаточный механизм из медного сплава.
Технические характеристики:
- Тип прибора: Вакуумметр виброустойчивый (глицеринонаполненный);
- Номинальный диаметр корпуса: 60 мм;
- Класс точности: 1.6 или 2.5 (согласно ГОСТ 2405-88);
- Материал корпуса: Нержавеющая сталь;
- Материал штуцера и механизма: Медный сплав;
- Расположение штуцера: Радиальное;
- Рабочая среда: Сжатый воздух, инертные газы, неагрессивные жидкости;
- Степень защиты: IP65.
