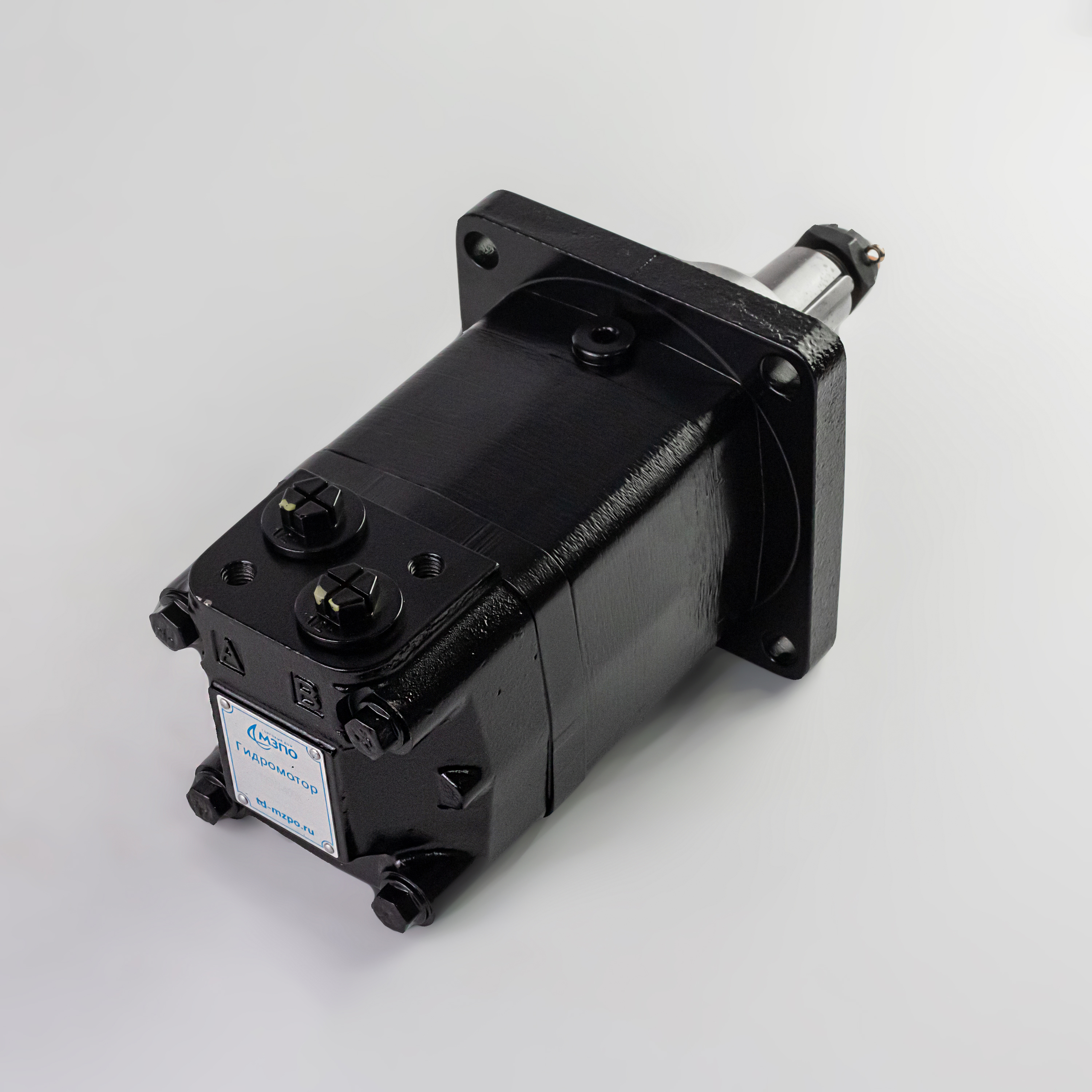

Техническое описание гидромотора серии MSW
Данный агрегат представляет собой планетарную реверсивную гидромашину средней мощности, функционирующую по принципу героллерной пары с интегрированными роликами. Передача крутящего момента осуществляется от рабочего узла к выходному валу посредством подвижного карданного соединения. Конструкция соответствует требованиям ГОСТ 13823-80 в части общих технических условий для гидравлических моторов.
Конструктивные особенности:
- Распределительный механизм: Оснащен тарельчатым клапаном с независимым приводом через укороченный карданный вал.
- Гидравлическая балансировка: Применение уравновешивающего диска обеспечивает компенсацию осевых усилий вокруг распределительного клапана, что повышает КПД.
- Подшипниковый узел: Выходной вал смонтирован на конических упорных подшипниках, рассчитанных на восприятие высоких радиальных и осевых векторов нагрузки.
- Эксплуатационные режимы: Высокий пусковой момент и стабильная частота вращения во всем рабочем диапазоне.
Технические параметры согласно регламенту:
Изделие спроектировано для эксплуатации в гидросистемах мобильной и стационарной техники. Рабочий объем составляет 397 см³, при этом номинальное давление в системе поддерживается на уровне 160 бар. Присоединительные порты выполнены в соответствии с международными стандартами: основные магистрали G1/2, дренажная линия G1/4. Геометрия вала — конусная со шпонкой, диаметром 32 мм.
