Техническое описание гидромотора

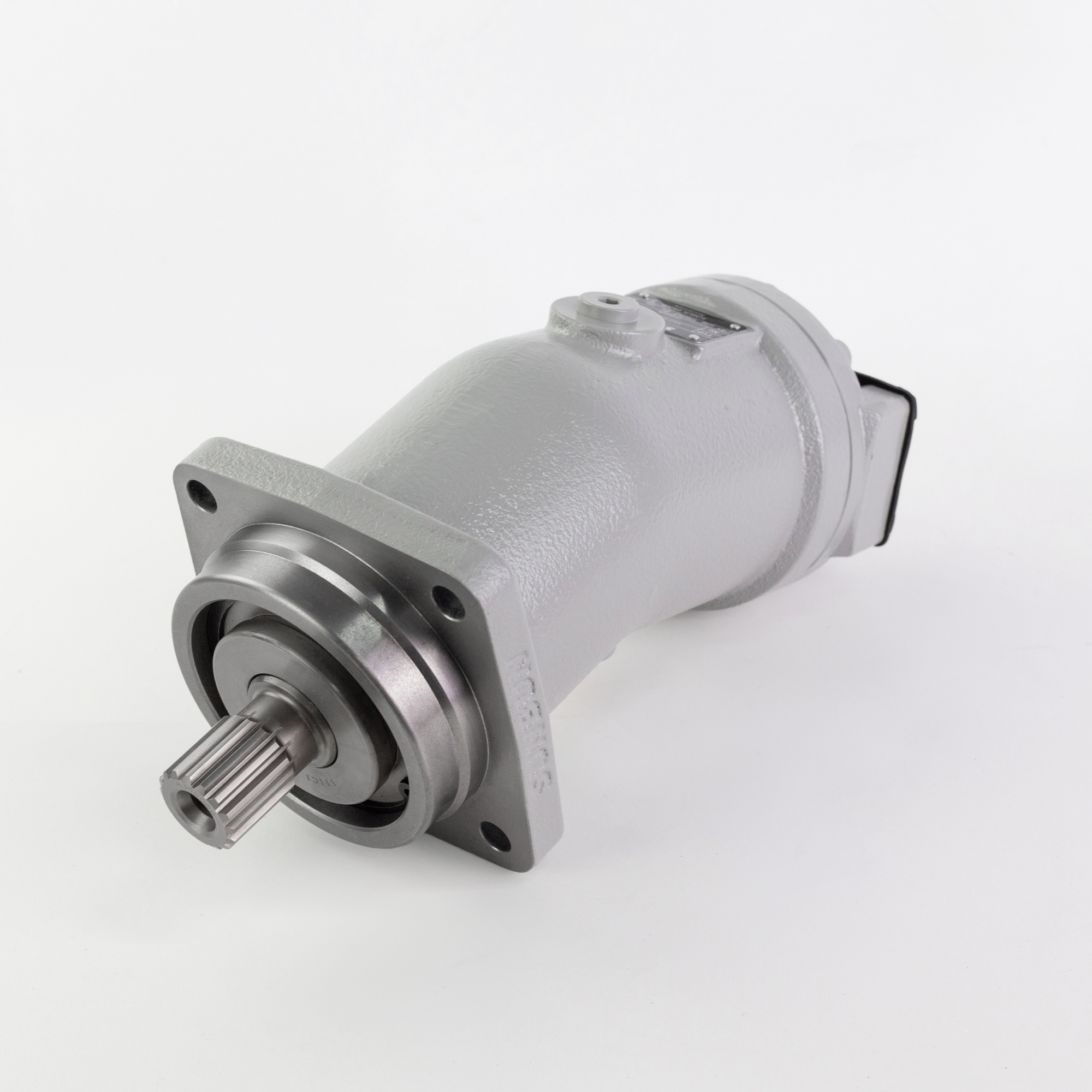

Аксиально-поршневой гидромотор нерегулируемого типа с наклонным блоком (угол наклона 25°) предназначен для преобразования гидравлической энергии потока рабочей жидкости в механическую энергию вращения вала. Конструктивное исполнение соответствует требованиям ГОСТ 13823-80 и ГОСТ 30037-93.
Конструктивные особенности и гидравлические параметры:
- Тип распределения: Аксиально-поршневой с наклонным блоком цилиндров.
- Режим работы: Реверсивное вращение (двухстороннее).
- Геометрический рабочий объем: 55 см³/об.
- Рабочее давление: Номинальное — 30 МПа (300 бар), пиковое — 35 МПа (350 бар).
- Кинематические характеристики: Максимальная частота вращения составляет 3750 об/мин, минимально стабильная частота — 60 об/мин.
- Коэффициент полезного действия: Объемный КПД не менее 95%.
Интерфейсы и эксплуатация:

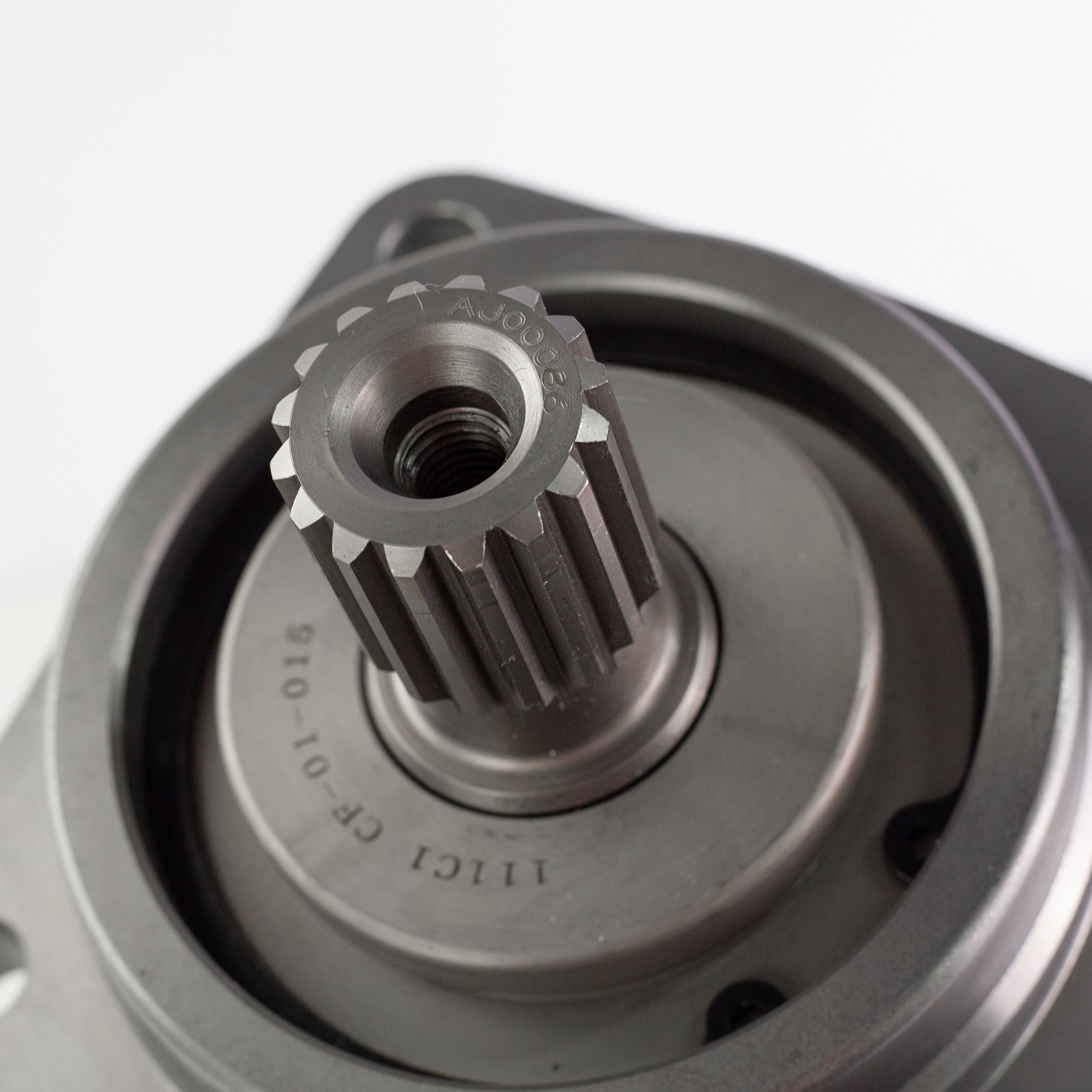

- Приводной вал: Шлицевое исполнение W35х2х16х9g согласно стандарту DIN 5480.

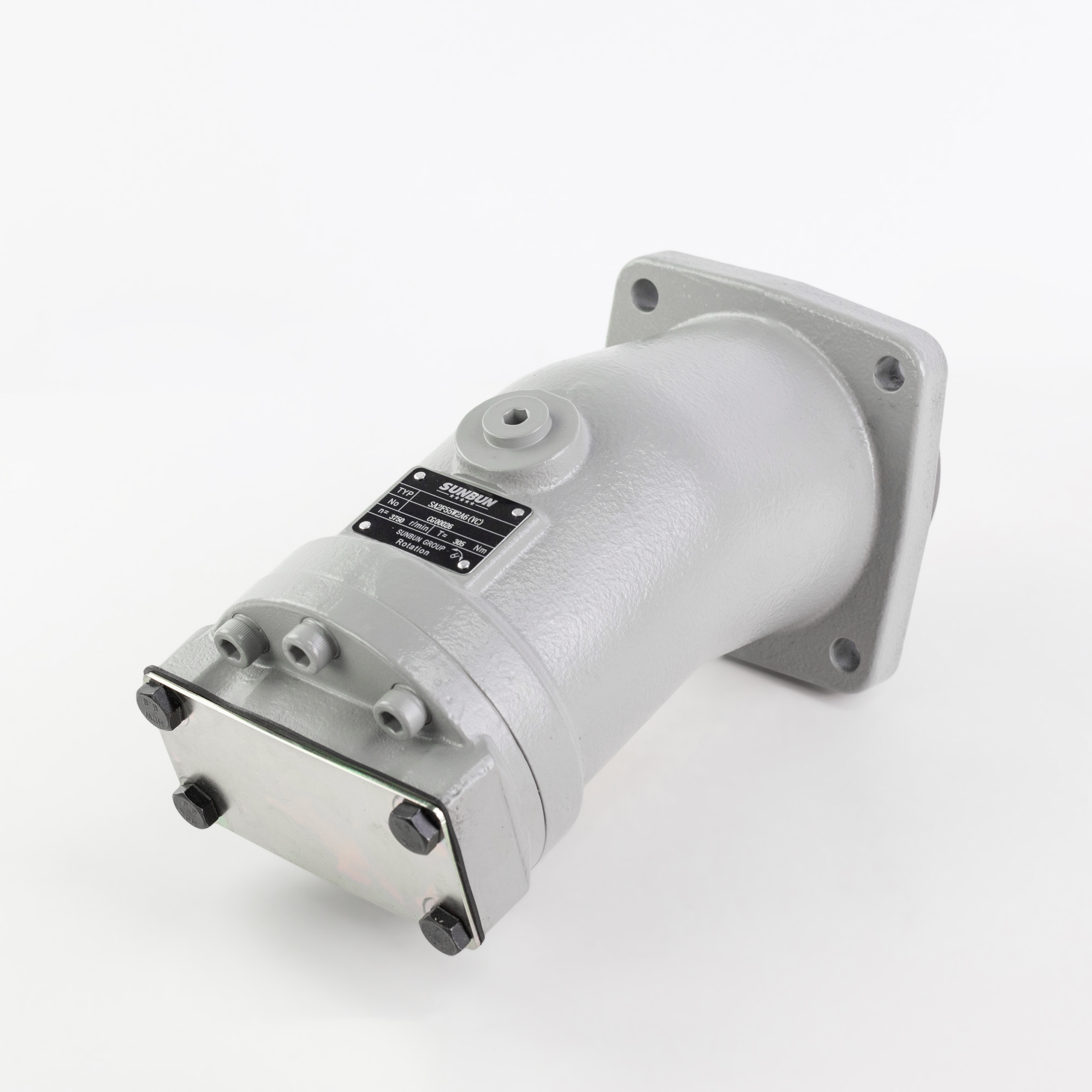

- Присоединение к гидролинии: Фланцевое соединение (2 фланца на торцевой крышке).
- Температурный диапазон: Эксплуатация допускается при температуре рабочей среды от -40 до +80 °C.
- Взаимозаменяемость: Технический аналог серии 310.4.112.00.06 и PSM 310.4(3).56.
