Техническое описание гидроузла

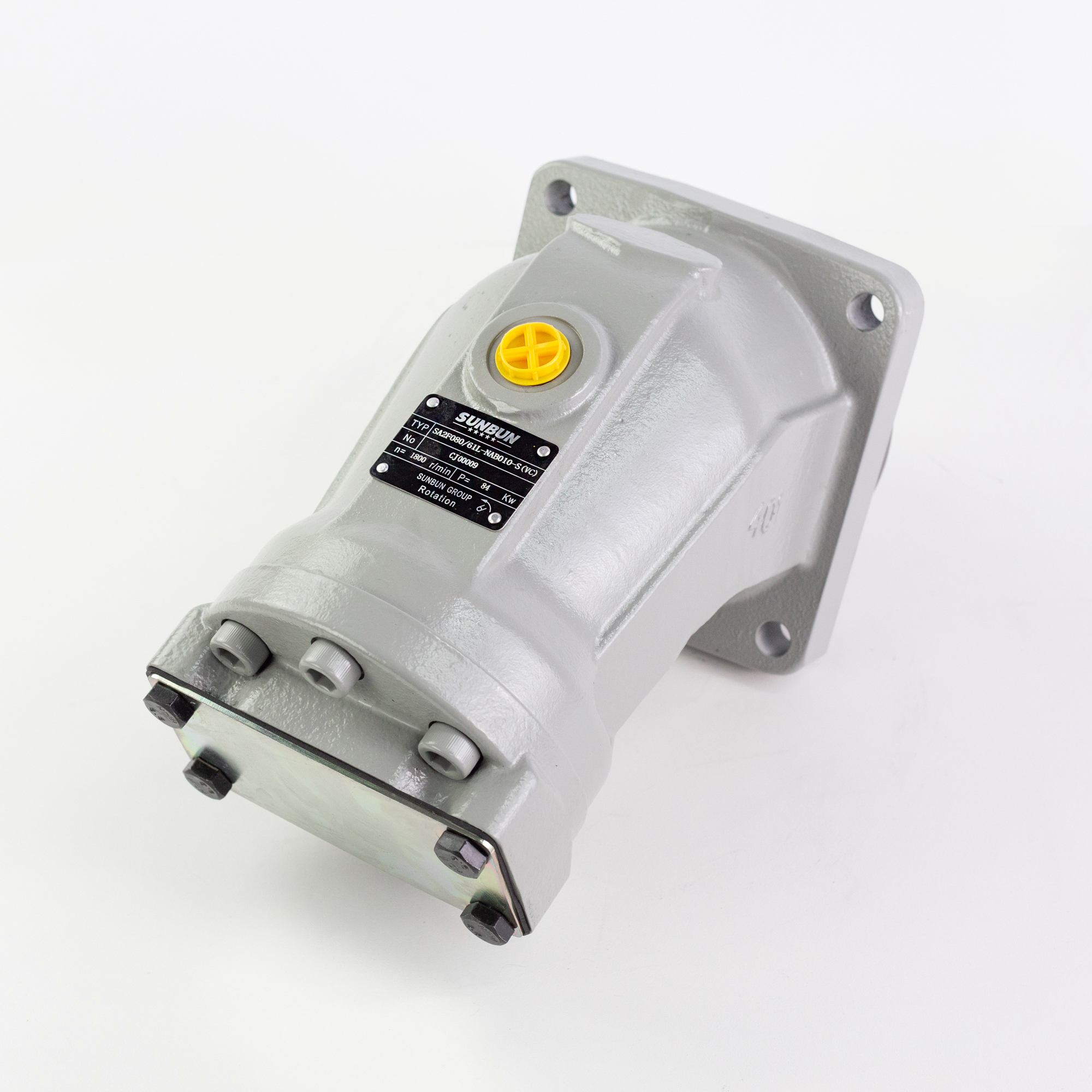

Аксиально-поршневой нерегулируемый насос с наклонным блоком (угол наклона 40°) предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в составе гидросистем строительной, дорожной и крановой спецтехники. Изделие соответствует требованиям ГОСТ 13823-80 и ГОСТ 31177-2003 в части общих технических условий и параметров гидравлических приводов.
Основные технические характеристики:
- Рабочий цикл: Высокое давление с номинальным показателем 40 МПа (400 бар) и пиковым значением до 45 МПа (450 бар).
- Кинематика: Левое направление вращения вала. Максимальная частота вращения в замкнутом контуре составляет 3350 об/мин.
- Эффективность: Объемный коэффициент полезного действия (КПД) составляет не менее 95%, что обеспечивает минимальные внутренние утечки.

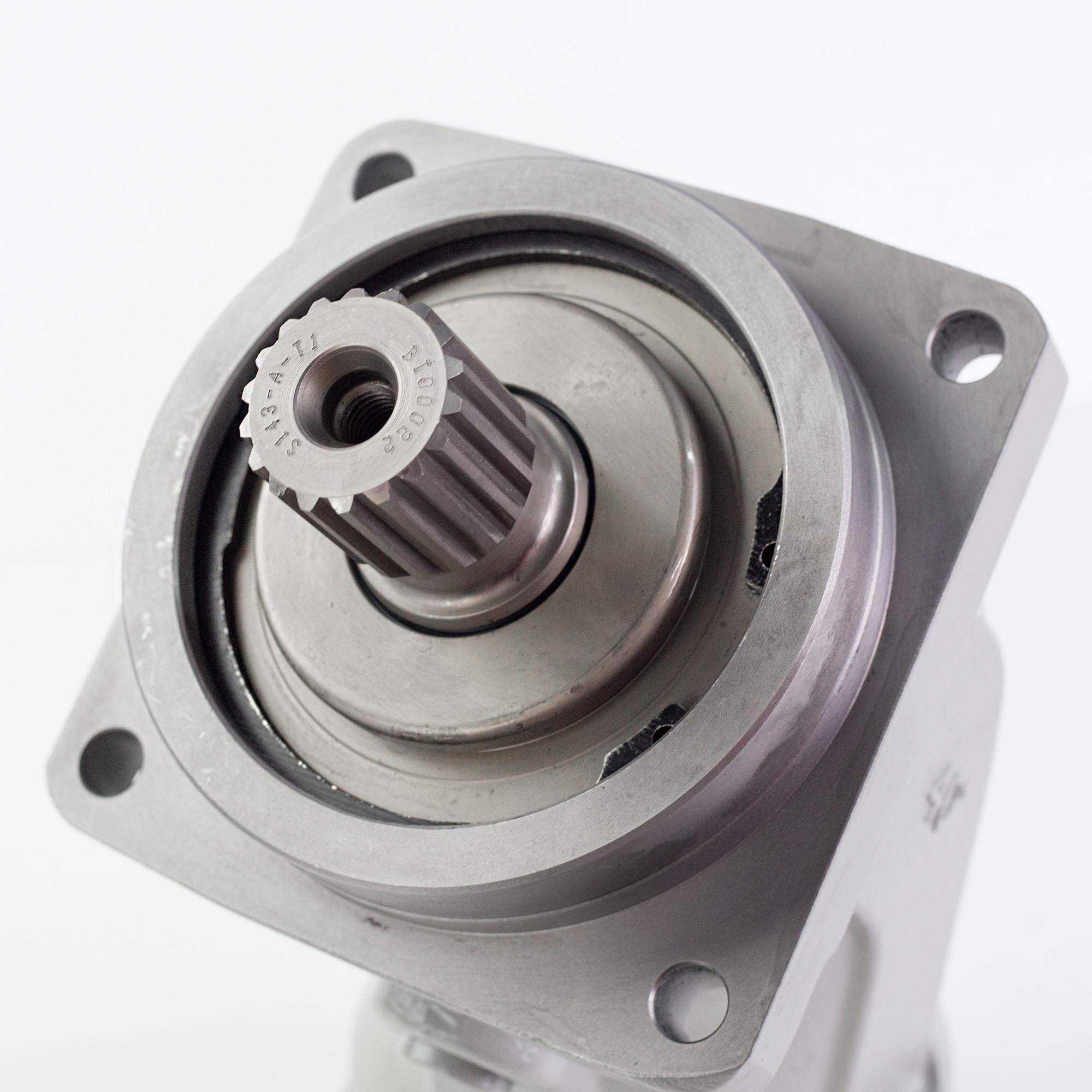

- Присоединительные интерфейсы: Шлицевой вал выполнен согласно стандарту DIN 5480 (W40x2x18x9g). Подключение к гидролинии осуществляется через два фланцевых порта на торцевой крышке.
- Термический режим: Стабильное функционирование в диапазоне температур рабочей среды от -40°C до +100°C.
Конструктивное исполнение и технические параметры позволяют использовать данный насос в качестве функционального аналога серии 310.3(4).80. При монтаже и эксплуатации необходимо строго соблюдать нормы ГОСТ 17216-2001 по чистоте рабочей жидкости.
