Техническое описание аксиально-поршневого гидромотора
Нерегулируемый аксиально-поршневой гидромотор с наклонным блоком (угол наклона 25°) предназначен для преобразования гидравлической энергии потока рабочей жидкости в механическую энергию вращения выходного вала. Данный агрегат соответствует требованиям ГОСТ 13823-80 в части основных параметров и технических требований к аксиально-поршневым гидромашинам.
Конструктивные особенности и гидравлические параметры:
- Режим работы: Реверсивное вращение (двухстороннее), обеспечивающее эксплуатационную гибкость в гидравлических схемах.
- Присоединение: Рабочие каналы выполнены в виде двух фланцев на торцевой части корпуса.

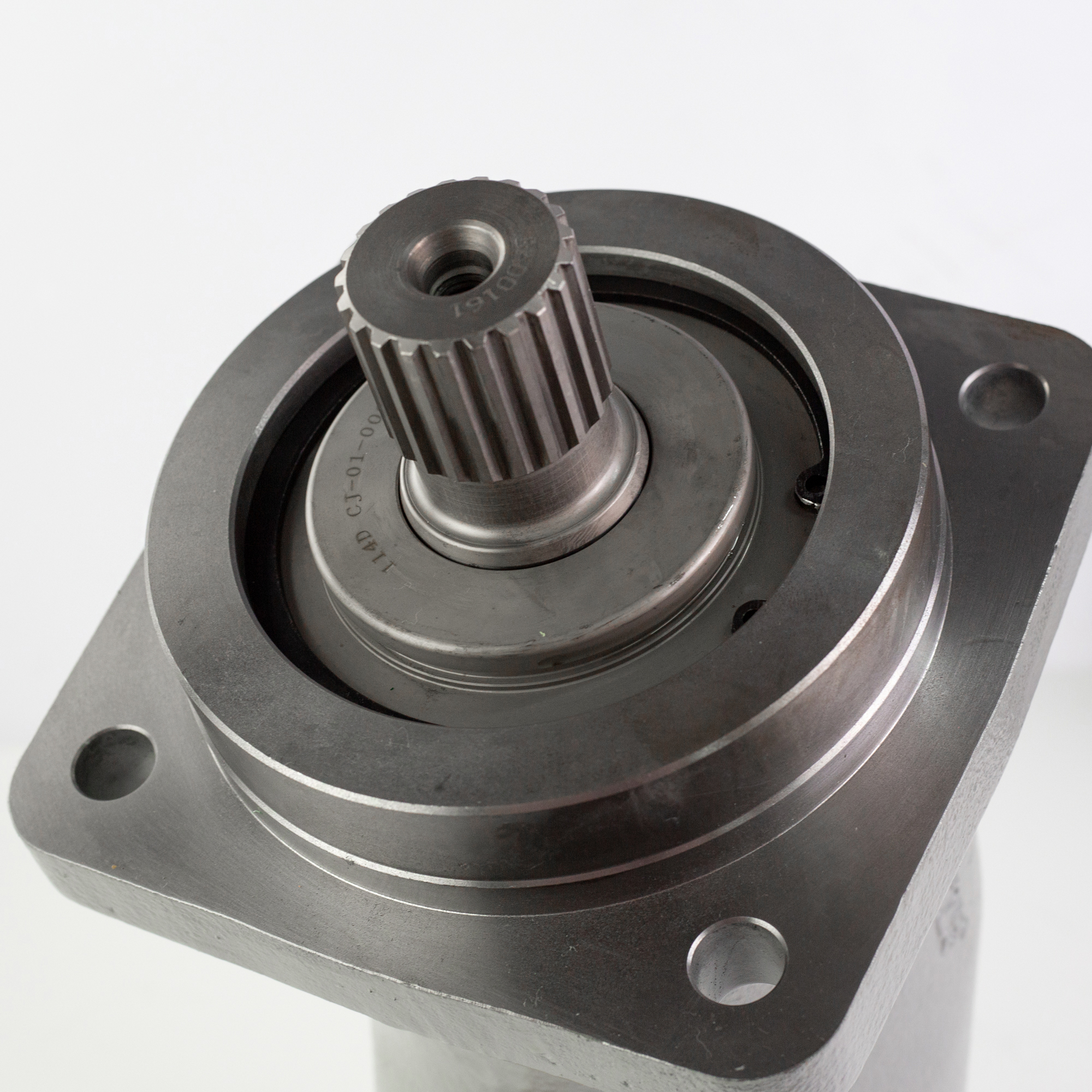

- Вал: Шлицевое исполнение W45x2x21x9g согласно стандарту DIN 5480, что гарантирует высокую передачу крутящего момента и износостойкость сопряжения.
- Рабочий объем: Геометрический объем составляет 107 см³/об.
- Давление: Номинальное рабочее давление — 35 МПа (350 бар), пиковое кратковременное давление — 40 МПа (400 бар).
- Скоростные характеристики: Максимальная частота вращения достигает 3000 об/мин, при этом минимальная стабильная частота вращения составляет 60 об/мин.
- Эффективность: Объемный КПД агрегата составляет не менее 95%, что минимизирует внутренние утечки и тепловые потери.
Условия эксплуатации:
Гидромотор рассчитан на работу в широком температурном диапазоне рабочей среды — от -40 до +80 °C. Изделие является функциональным аналогом гидромашин серии 310.4.112.00.06 и соответствует нормам ГОСТ 31177-2003 по безопасности эксплуатации гидравлических приводов.
