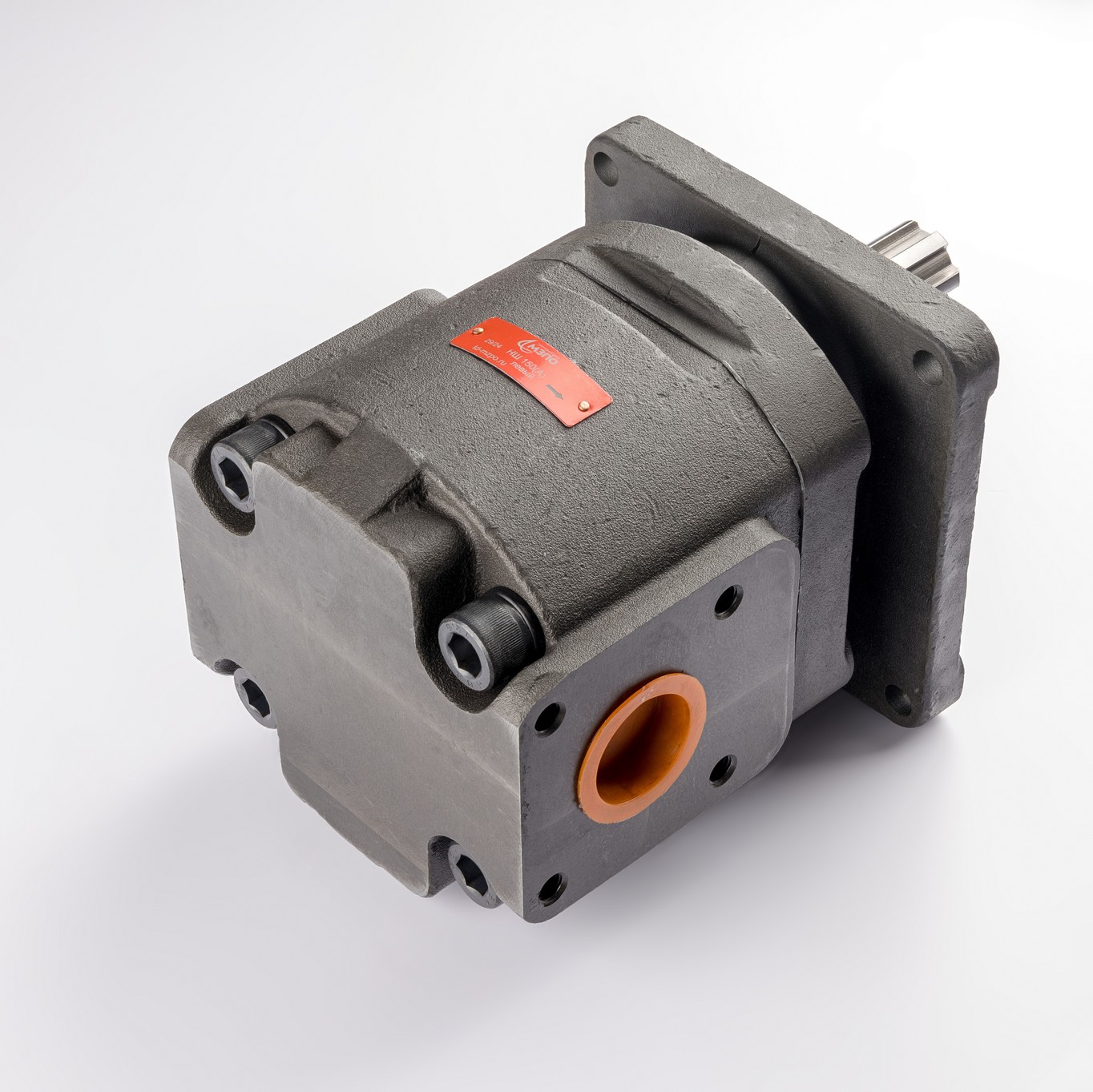

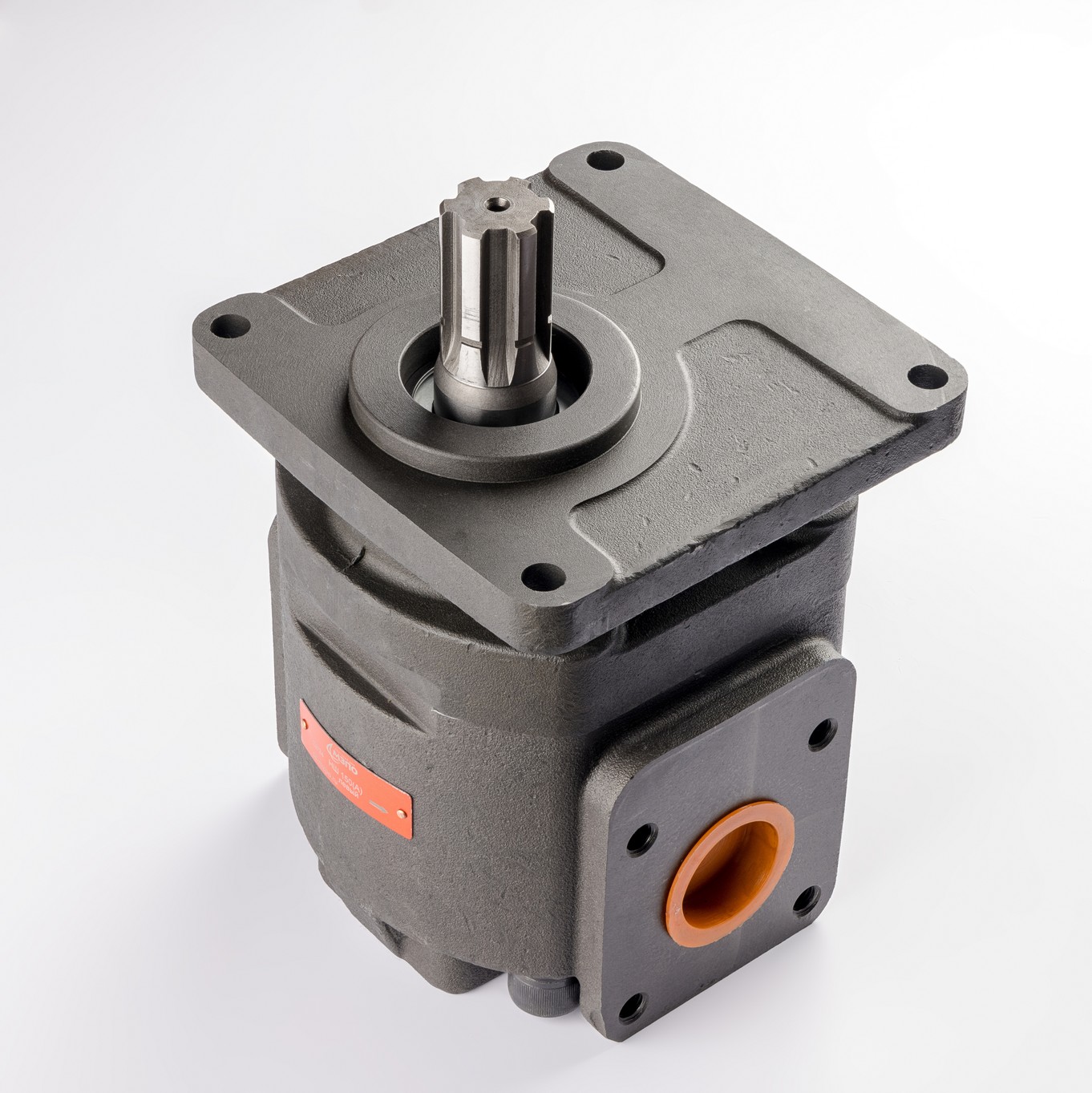

Техническое описание шестеренного насоса НШ-150
Шестеренный насос НШ-150 представляет собой объемный гидравлический роторный агрегат, предназначенный для нагнетания рабочей жидкости в гидросистемы тяжелой промышленной, строительной и сельскохозяйственной техники. Конструктивное исполнение насоса соответствует техническим требованиям ГОСТ 8752-79 и смежных стандартов качества для гидравлического оборудования высокого давления.
Конструктивные особенности:
- Корпусная группа: Трехсекционная архитектура (фланец — корпус — крышка) выполнена из высокопрочного модифицированного чугуна, что обеспечивает повышенную жесткость конструкции и устойчивость к деформационным нагрузкам при пиковых давлениях.
- Роторная группа: Шестерни внешнего зацепления изготовлены из легированной стали с последующей термообработкой. Геометрия зубчатого зацепления оптимизирована для минимизации пульсаций потока и снижения уровня акустического шума.
- Система уплотнения и компенсации: Осевая компенсация объемных потерь реализована посредством подвижных поджимных платиков из алюминиевого антифрикционного сплава. Герметизация зон высокого давления обеспечивается эластомерными уплотнителями, соответствующими регламентам ГОСТ.
- Подшипниковые узлы: Опорные втулки подшипников скольжения запрессованы непосредственно в силовые элементы корпуса (крышку и фланец), что гарантирует соосность валов и долговечность узла при высоких радиальных нагрузках.
Технические параметры эксплуатации:
Гидравлические порты (всасывающий и напорный) расположены на боковых поверхностях монолитного чугунного корпуса, что исключает концентрацию напряжений в критических точках. Направление вращения ведущего вала — левое (против часовой стрелки со стороны привода). Агрегат рассчитан на работу в условиях номинального давления 20 МПа (200 бар) с возможностью кратковременных перегрузок.
