Техническое описание монтажной плиты B6
Плита монтажная серии B6 предназначена для интеграции реле давления в гидравлические системы с модульным типом монтажа. Изделие обеспечивает надежную фиксацию и герметичное сопряжение контрольно-измерительной аппаратуры с гидравлическими линиями.
Конструктивные особенности и функционал:

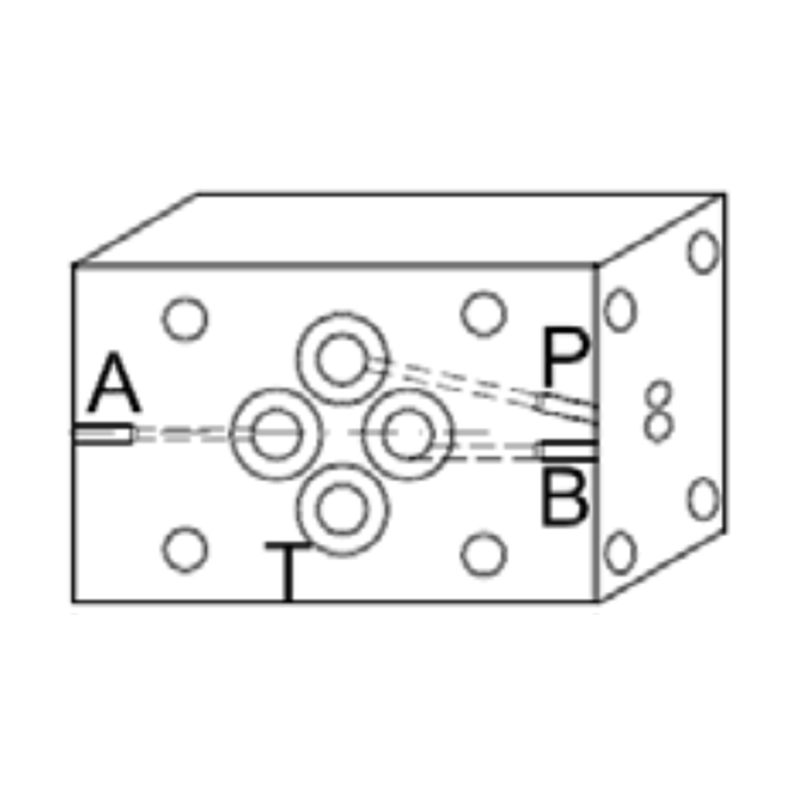

- Универсальность подключения: Конструкция плиты предусматривает возможность отбора давления и подключения реле к портам P, A или B, что позволяет адаптировать узел под конкретные задачи гидросистемы.
- Материал исполнения: Изделие изготовлено из высокопрочного алюминиевого сплава, обеспечивающего оптимальное сочетание малого веса (0.37 кг) и устойчивости к коррозии.
- Рабочие параметры: Плита рассчитана на эксплуатацию в системах с номинальным давлением до 350 бар, что соответствует жестким требованиям промышленной гидравлики.
- Соответствие стандартам: Присоединительные поверхности и допуски соответствуют техническим регламентам, принятым в отрасли, и учитывают требования ГОСТ 24242-80 (Монтажные плиты для гидравлической аппаратуры).
Комплектация поставки:
В стандартный комплект входят технологические заглушки для герметизации неиспользуемых портов, комплект эластомерных уплотнений для обеспечения герметичности стыков, а также набор крепежных болтов необходимого класса прочности.
