Техническое описание монтажной плиты 100M-2F

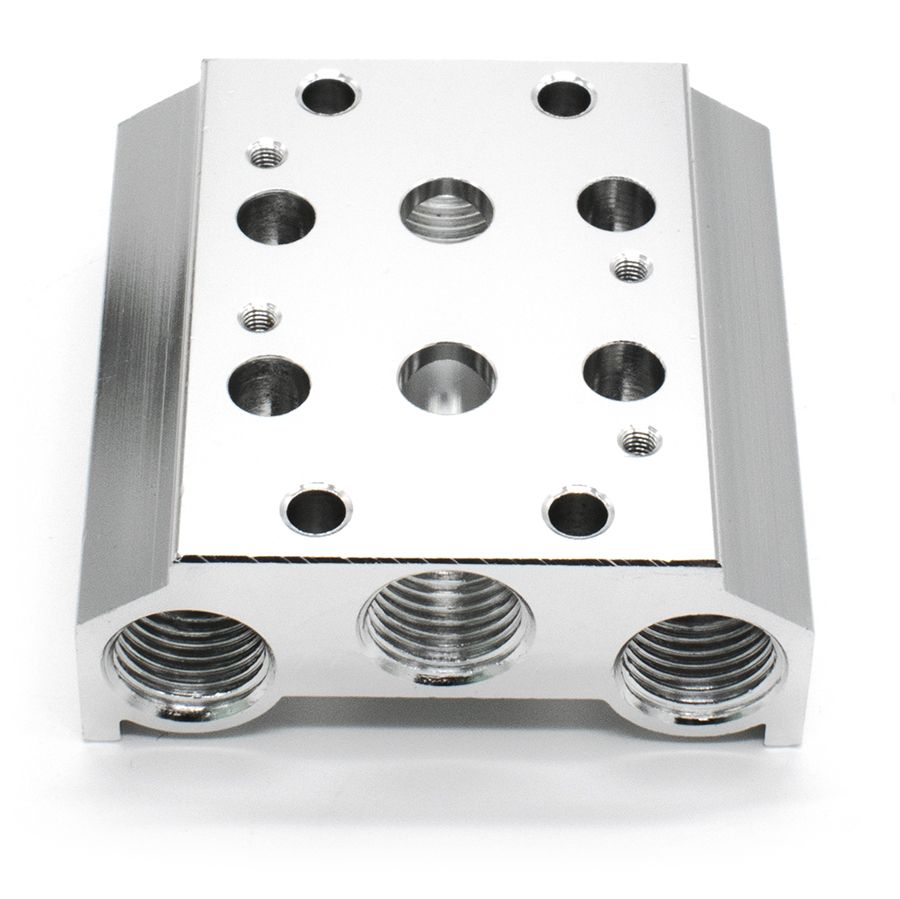

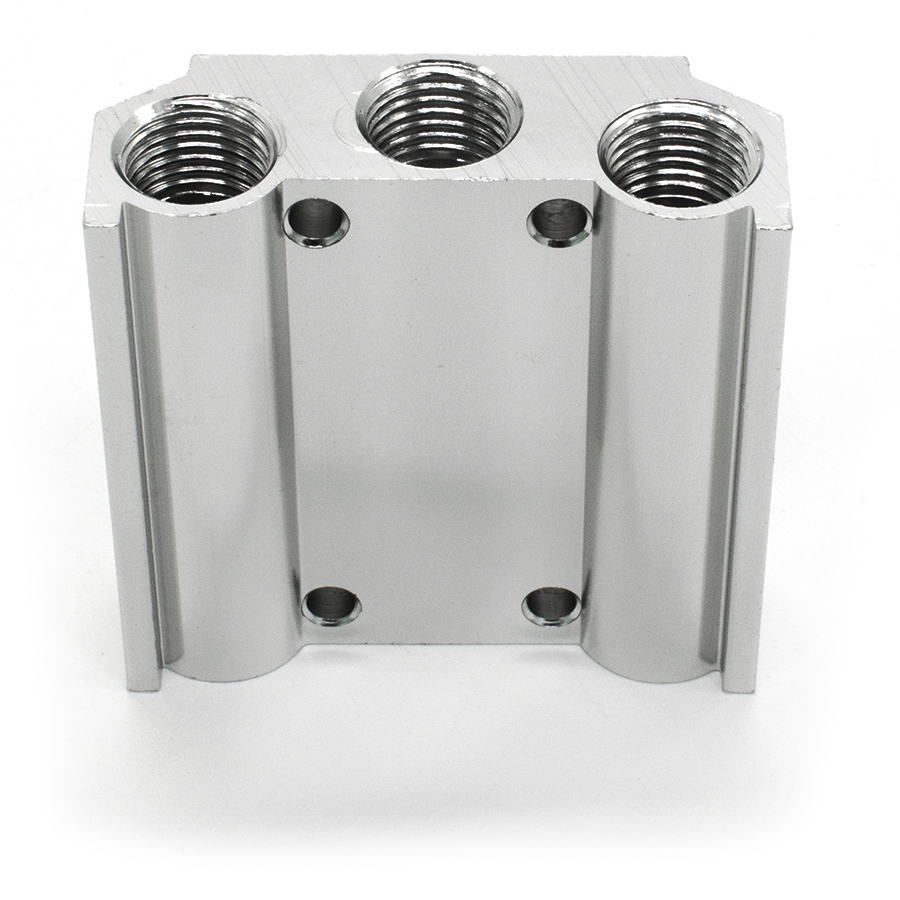

Монтажная плита серии 100M-2F представляет собой специализированный блок (пневмоостров) для группового монтажа пневматических распределителей 100-й серии с конфигурацией 5/2 и 5/3 (линейно-позиционных). Изделие обеспечивает компактное размещение компонентов и оптимизацию пневматических линий за счет организации общего канала выхлопа.
Технические характеристики и конструкция:
- Количество посадочных мест: 2 (двухместная плита).
- Совместимость: Пневмораспределители серии 100.
- Функциональное назначение: Объединение портов питания и выхлопа для снижения количества фитингов и упрощения разводки.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием.
- Соответствие стандартам: Изготовлено в соответствии с требованиями ГОСТ 15150-69 (исполнение по климатическим условиям) и ГОСТ 18460-91 (пневмоприводы и системы, общие технические требования).
Комплектация:
- Монтажная плита — 1 шт.
- Винты крепления распределителя — 4 шт. (по 2 на каждую позицию).
- Комплект уплотнительных элементов (плита-распределитель) — 2 шт.
Данное решение позволяет минимизировать габариты пневматической системы и повысить надежность соединений за счет жесткой фиксации распределителей на едином основании.
