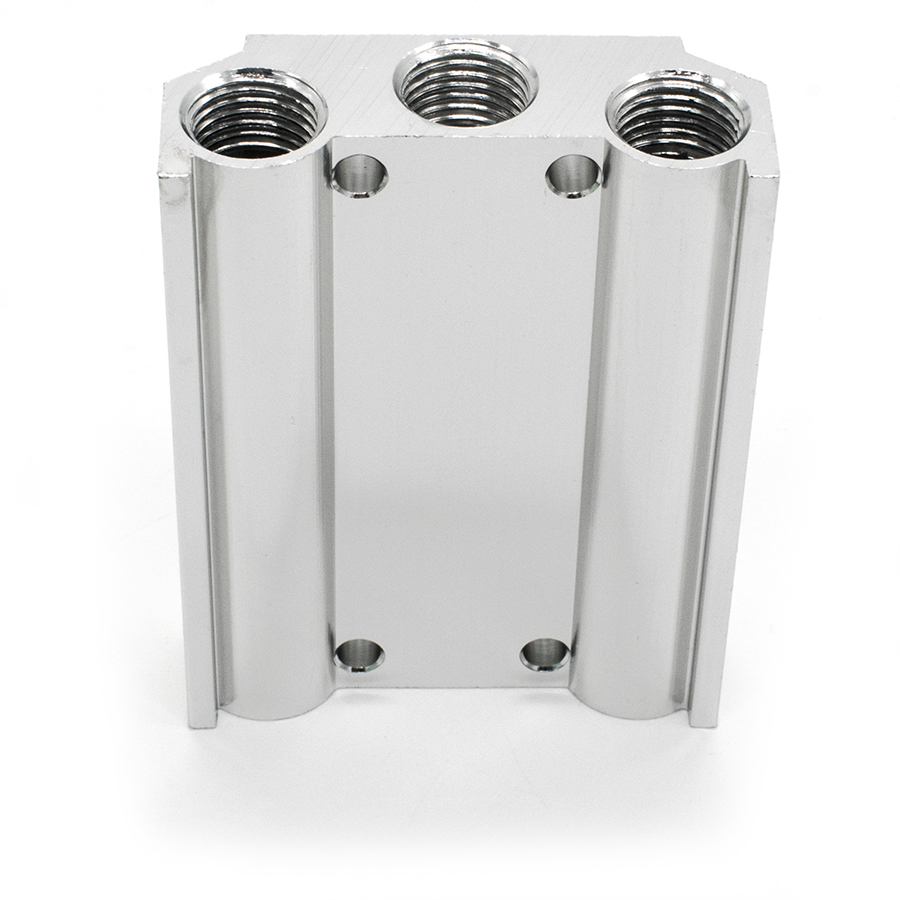

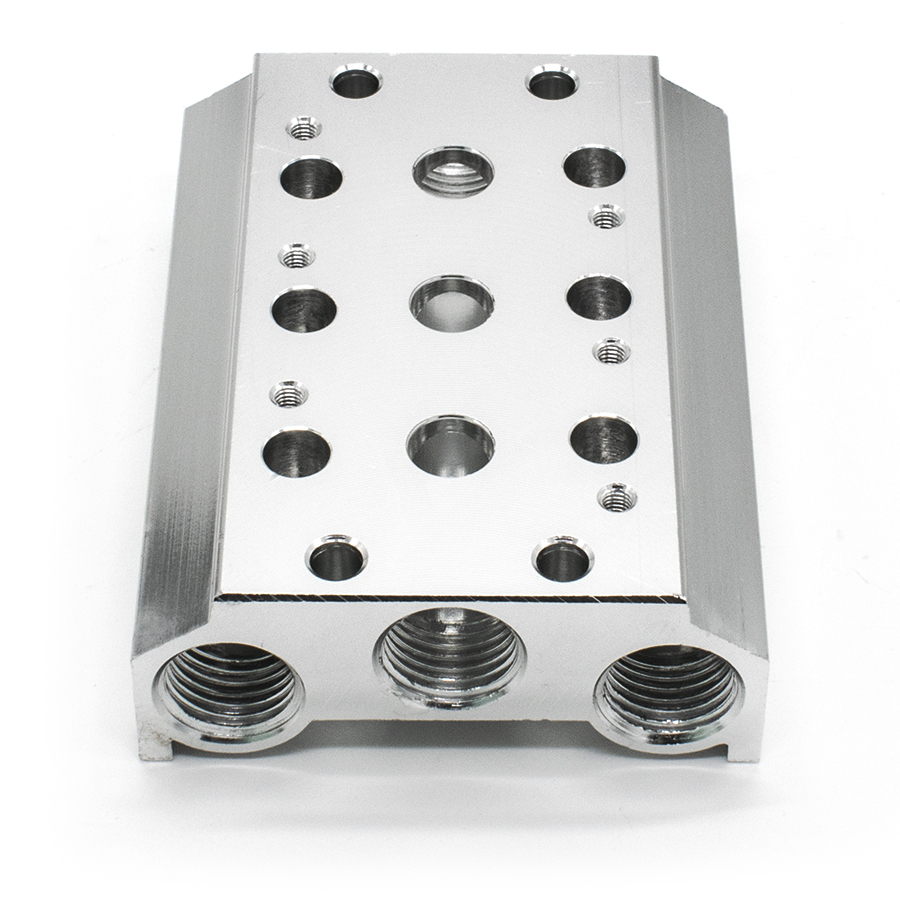

Техническое описание монтажной плиты 100M-3F
Монтажная плита серии 100M-3F представляет собой прецизионный блок для группового монтажа пневматических распределителей 100-й серии с функциональной схемой 5/2 и 5/3 (линейно-позиционных). Изделие обеспечивает компактное размещение компонентов и организацию общей линии питания и выхлопа, что существенно оптимизирует пневматическую разводку в системах промышленной автоматизации.
Конструкция выполнена из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и стабильность геометрических параметров при эксплуатации в тяжелых производственных условиях. Плита соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и ГОСТ 12.2.101-84 по безопасности пневматических систем.
Технические характеристики и особенности:
- Количество монтажных мест: 3 станции;
- Тип распределителей: Серия 100 (5/2, 5/3);
- Тип выхлопа: Объединенный (общий канал);
- Материал корпуса: Анодированный алюминий;
- Соответствие стандартам: Изготовлено с учетом допусков по ГОСТ 16085-80.
Комплектация:
- Монтажная плита — 1 шт.
- Винты крепления распределителя — 6 шт. (по 2 на позицию).
- Комплект межкомпонентных уплотнений — 3 шт.
