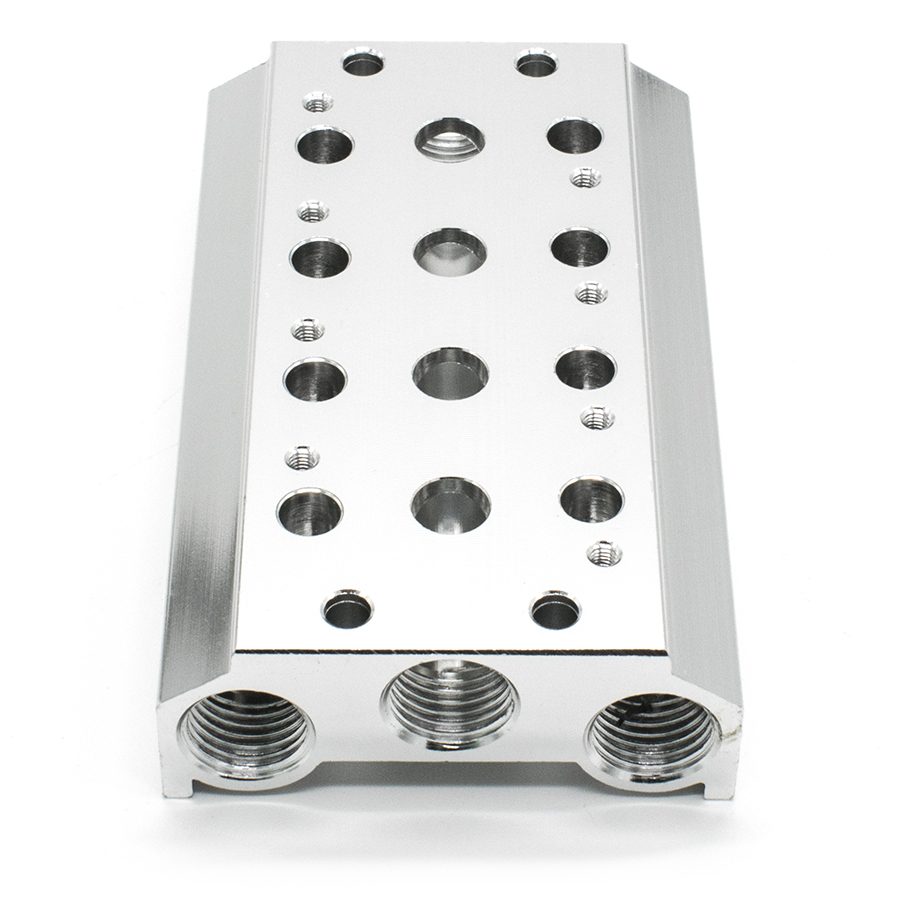

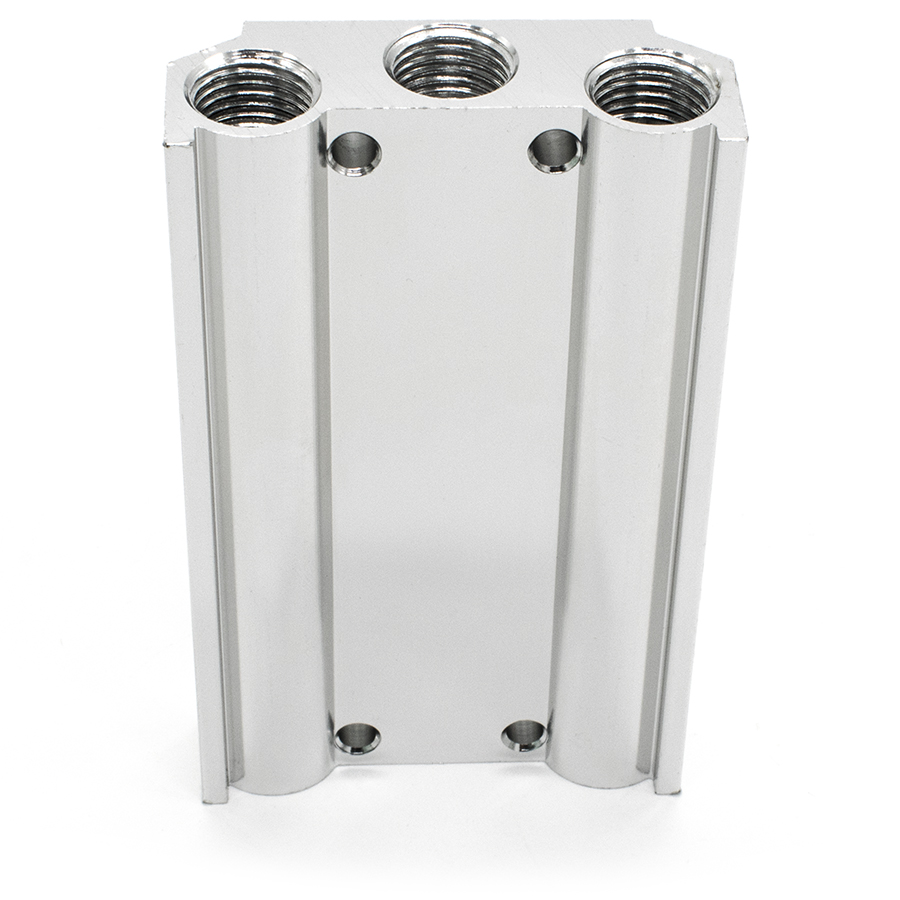

Техническое описание монтажной плиты 100M-4F
Монтажная плита серии 100M-4F представляет собой групповой коллектор, предназначенный для компактного монтажа и объединения выхлопных каналов пневматических распределителей 100-й серии с конфигурацией портов 5/2 и 5/3. Изделие обеспечивает герметичное сопряжение пневмолиний и оптимизацию разводки пневматических магистралей в шкафах управления и технологическом оборудовании.
Данный блок коллекторного монтажа соответствует требованиям ГОСТ 15150-69 по условиям эксплуатации и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических приводов. Конструкция плиты минимизирует количество фитингов и соединительных трубок, снижая риск утечек и упрощая техническое обслуживание системы.
Технические характеристики и комплектация:
- Количество монтажных позиций: 4 станции.
- Совместимость: Пневмораспределители серии 100 (5/2, 5/3 лин/поз).
- Тип выхлопа: Объединенный (общий канал сброса давления).
- Материал корпуса: Анодированный алюминиевый сплав (согласно ГОСТ 4784-2019).
- Крепежный комплект: 8 стальных винтов для фиксации распределителей.
- Уплотнительные элементы: 4 комплекта межплоскостных уплотнений из NBR (маслобензостойкая резина).
Монтажная поверхность плиты обработана с высокой степенью плоскостности для обеспечения надежного прилегания уплотнителей при рабочих давлениях до 10 бар. Геометрия каналов оптимизирована для снижения пневматического сопротивления при сбросе воздуха в атмосферу.
