Техническое описание монтажной плиты 100M-6F

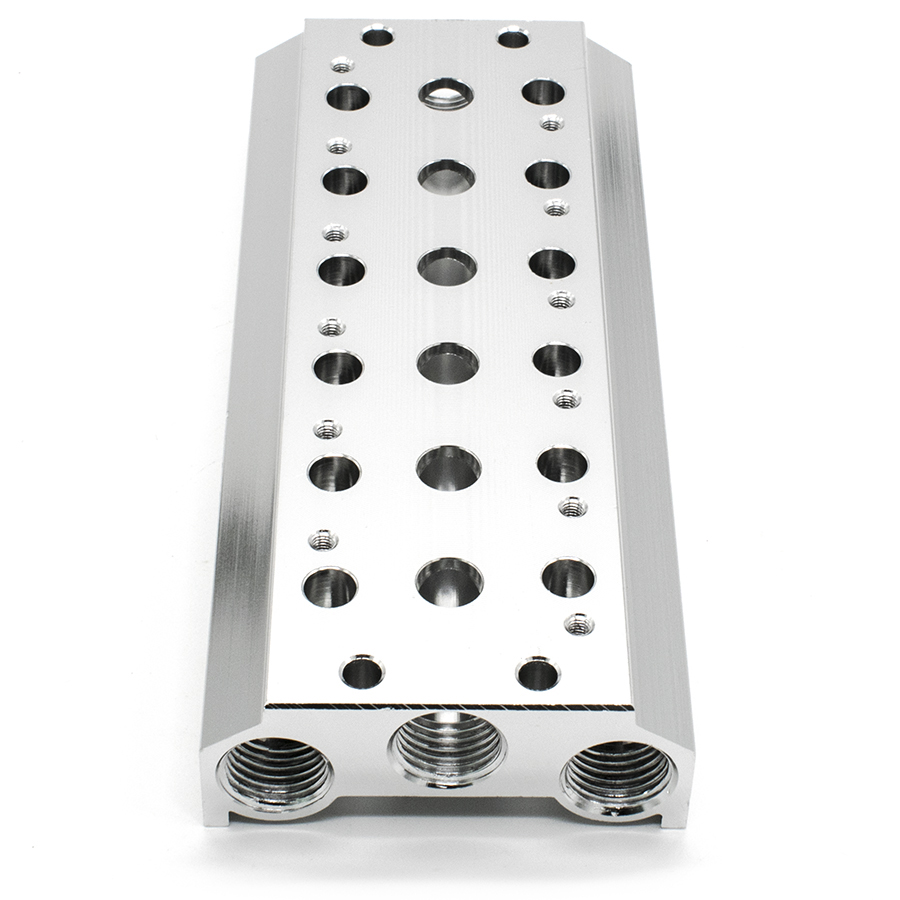

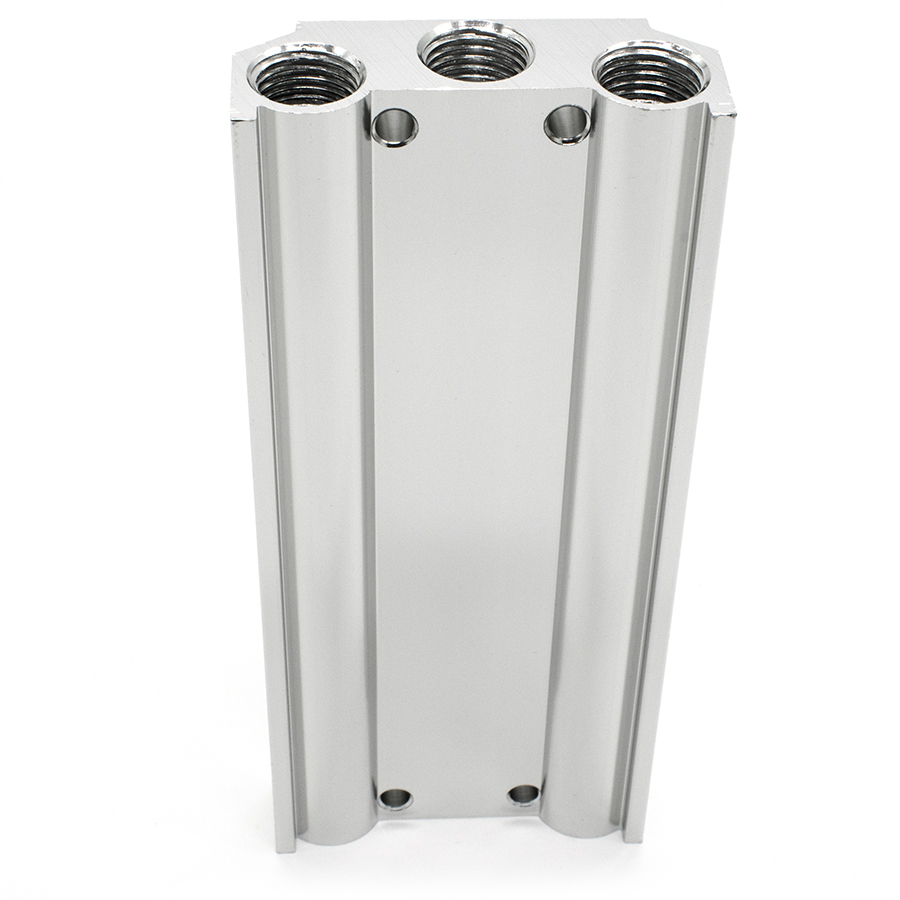

Монтажная плита серии 100M-6F представляет собой специализированный коллекторный блок, предназначенный для группового монтажа пневматических распределителей 100-й серии с конфигурацией 5/2 и 5/3. Изделие обеспечивает компактное размещение компонентов и организацию общей линии питания и выхлопа, что существенно оптимизирует пневматическую схему и упрощает техническое обслуживание системы.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава методом прецизионной механической обработки, что гарантирует герметичность соединений и устойчивость к динамическим нагрузкам. Геометрические параметры и допуски соответствуют требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических систем.
Основные технические характеристики:
- Тип устройства: Многоместная монтажная плита (коллектор).
- Количество монтажных позиций: 6 станций.
- Совместимость: Пневмораспределители серии 4V100 (5/2, 5/3).
- Тип каналов: Объединенный выхлоп и общая линия питания.
- Материал корпуса: Анодированный алюминий.
- Рабочая среда: Сжатый воздух (фильтрация не менее 40 мкм).
Комплектация поставки:

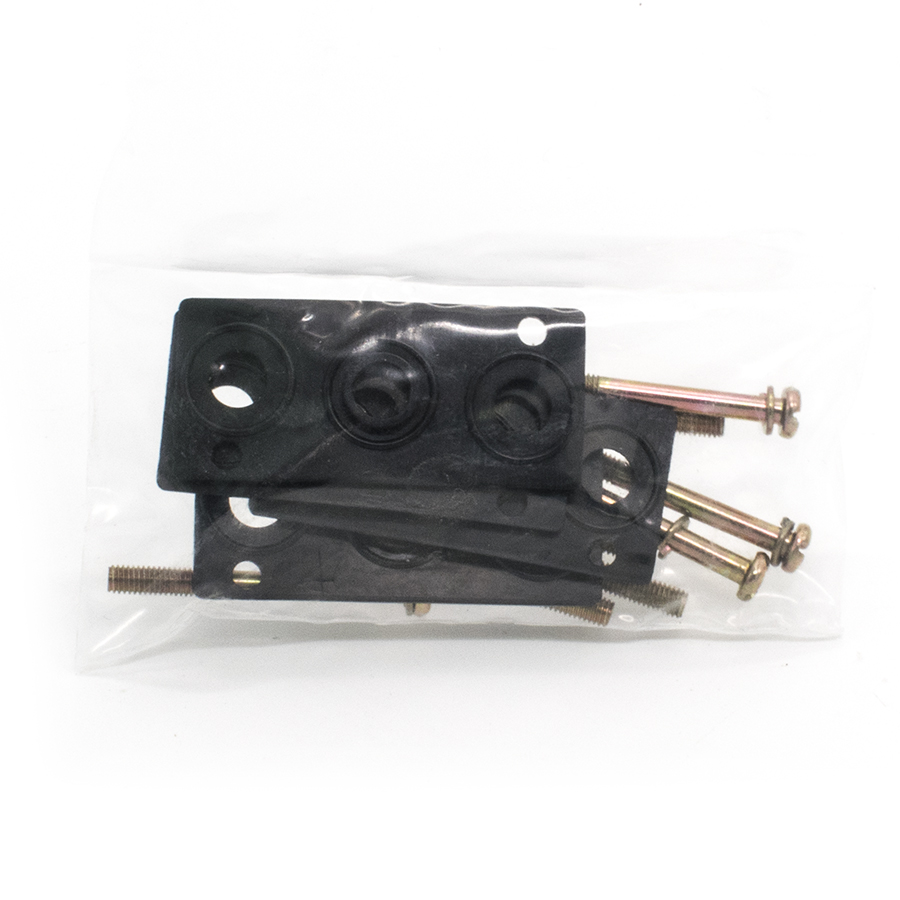

- Монтажная плита 100M-6F — 1 шт.
- Винты крепления распределителей — 12 шт.
- Комплект межфланцевых уплотнений (плита-распределитель) — 6 шт.
Изделие соответствует стандартам промышленной пневматики и предназначено для эксплуатации в составе автоматизированных линий и пневмоприводов промышленного назначения.
