Техническое описание монтажной плиты 100M-7F

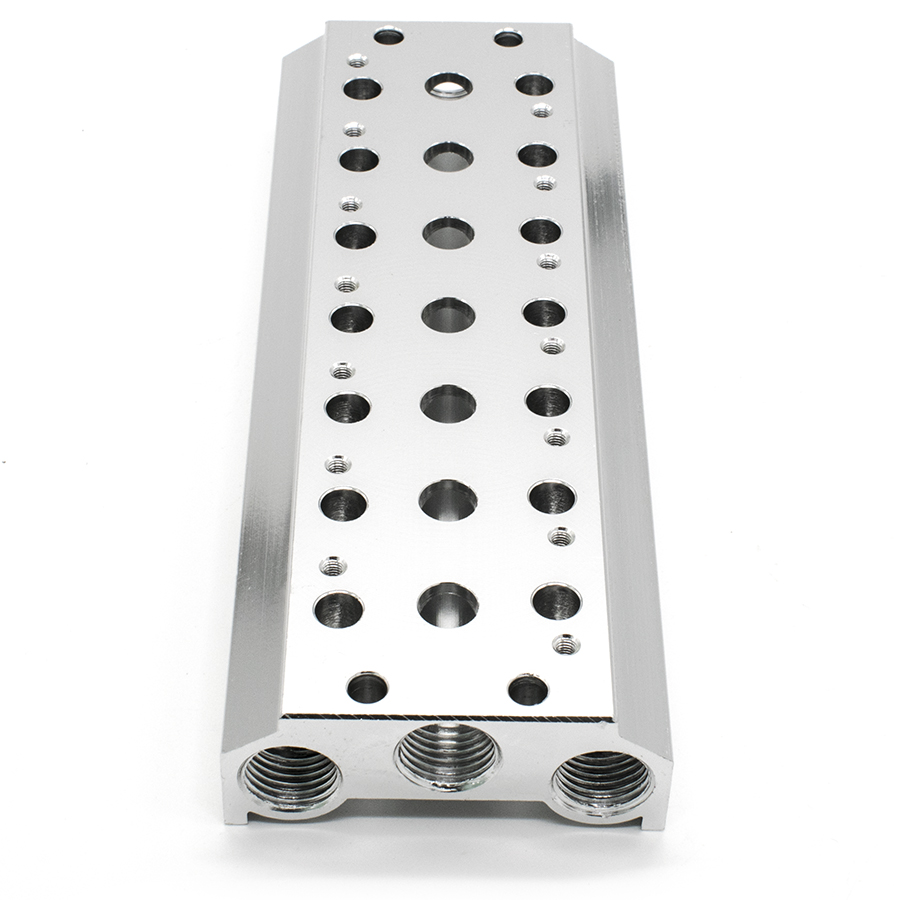

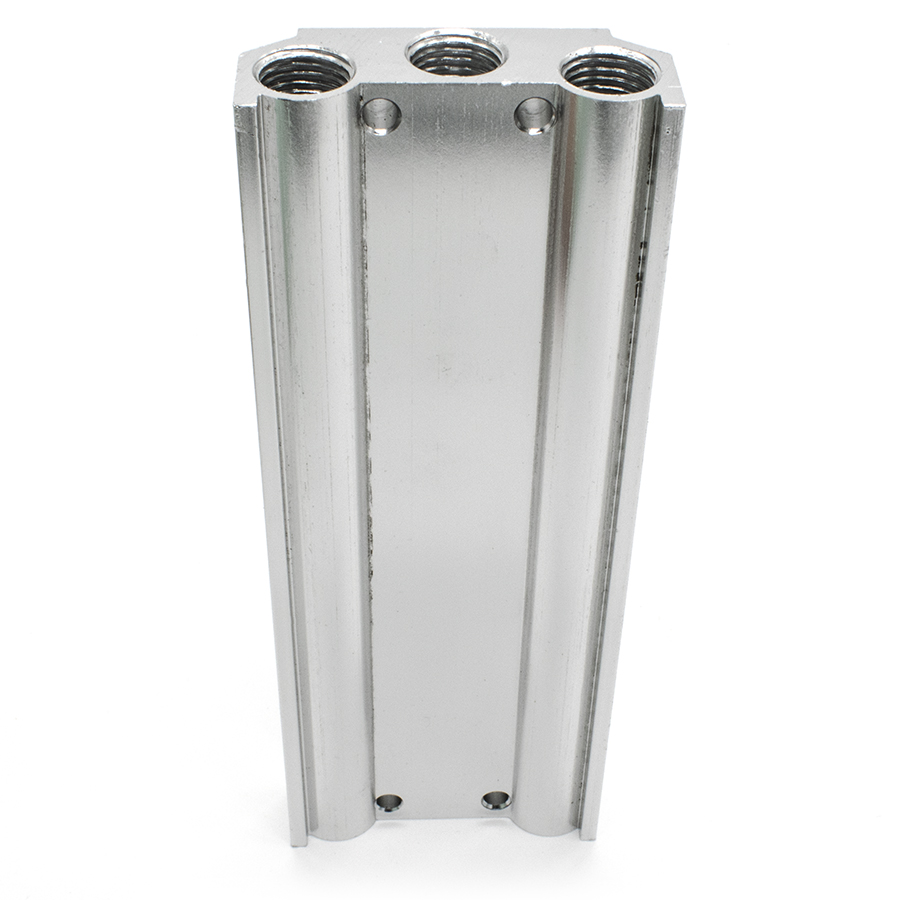

Многостанционная монтажная плита серии 100M-7F предназначена для группового монтажа электропневматических распределителей 100-й серии с конфигурацией портов 5/2 и 5/3. Изделие обеспечивает компактное размещение пневматических компонентов и организацию общей линии питания и выхлопа, что существенно оптимизирует пневматическую схему и упрощает техническое обслуживание системы.
Конструктивные особенности и эксплуатационные параметры:
- Количество монтажных мест: 7 позиций для установки распределителей.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозионным покрытием.
- Тип распределителей: Совместимость с золотниковыми пневмораспределителями типоразмера 100.
- Пневматические соединения: Общий канал питания (P) и общие каналы выхлопа (R, S) для всех установленных модулей.
- Соответствие стандартам: Изделие спроектировано с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 15150-69 в части климатического исполнения.
Комплектация поставки:
- Монтажная плита 100M-7F — 1 шт.
- Комплект фиксирующих винтов для монтажа распределителей — 14 шт.
- Комплект межкомпонентных уплотнений (плита-распределитель) — 7 шт.
Применение данной плиты позволяет минимизировать количество фитингов и сократить время на монтаж пневмолиний, обеспечивая при этом высокую герметичность соединений в соответствии с промышленными стандартами безопасности.
