Техническое описание монтажной плиты 100M-9F

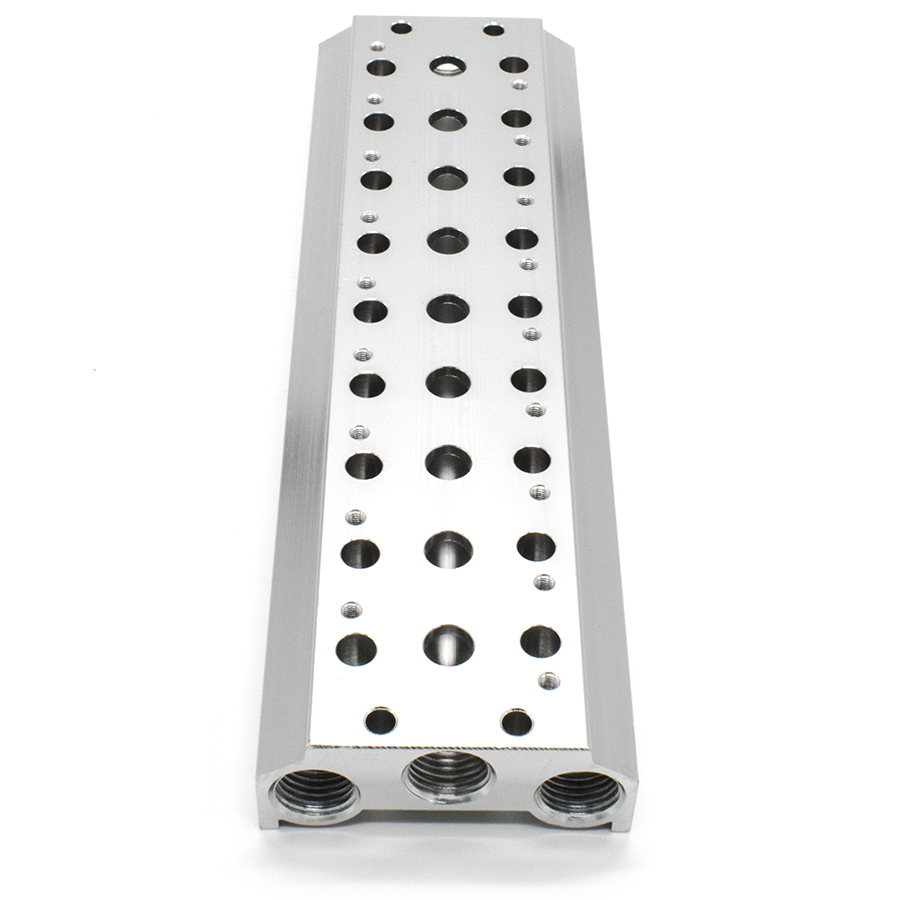

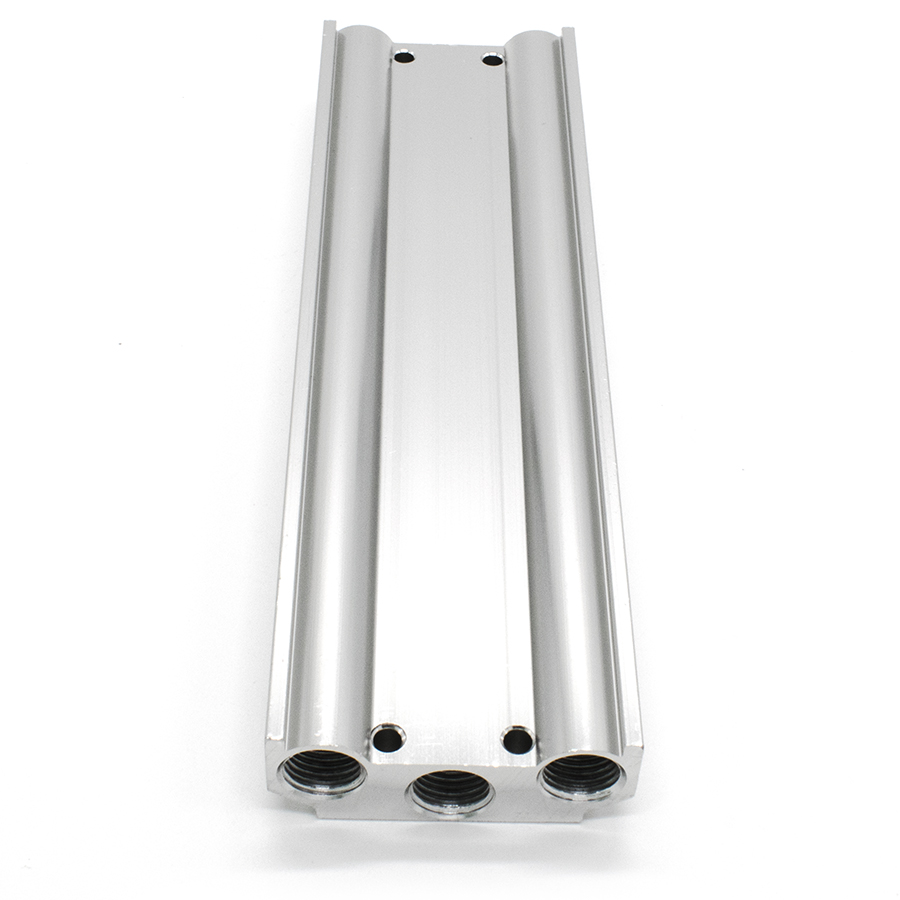

Монтажная плита серии 100M-9F представляет собой групповой коллектор, предназначенный для компактного монтажа до 9 пневматических распределителей 100-й серии с функциональной схемой 5/2 или 5/3. Изделие обеспечивает общую подачу сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и сокращает количество фитингов и трубопроводов.
Конструктивные особенности и эксплуатационные характеристики:
- Тип монтажа: Групповой (до 9 позиций).
- Совместимость: Пневмораспределители серии 4V100.
- Рабочая среда: Сжатый воздух (очищенный, с содержанием масла или без него).
- Материал корпуса: Анодированный алюминиевый сплав, обладающий высокой коррозионной стойкостью.
- Каналы выхлопа: Объединенные, с возможностью установки глушителей для снижения уровня шума.
- Соответствие стандартам: Изделие изготовлено и испытано с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Комплектация:
- Плита монтажная — 1 шт.
- Винты крепления распределителей — 18 шт. (по 2 на позицию).
- Уплотнительные прокладки интерфейса «плита-распределитель» — 9 шт.
Данный блок коллекторов предназначен для эксплуатации в промышленных пневматических системах управления, требующих высокой плотности компоновки исполнительных механизмов и надежности соединений.
