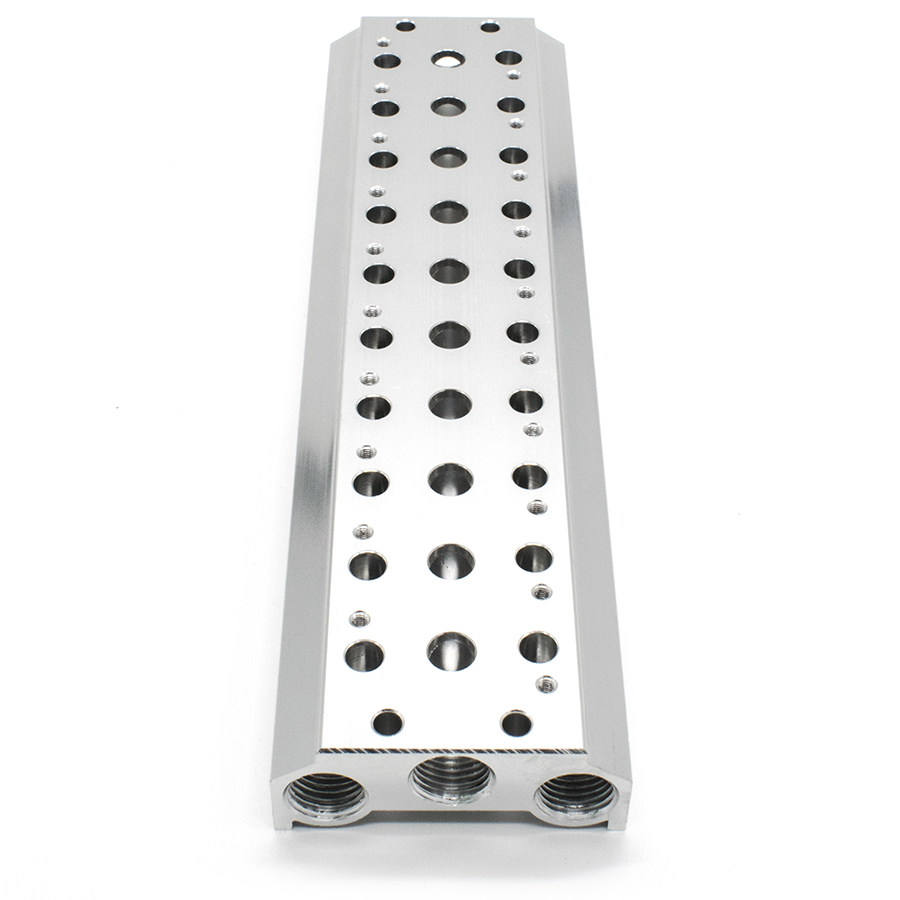

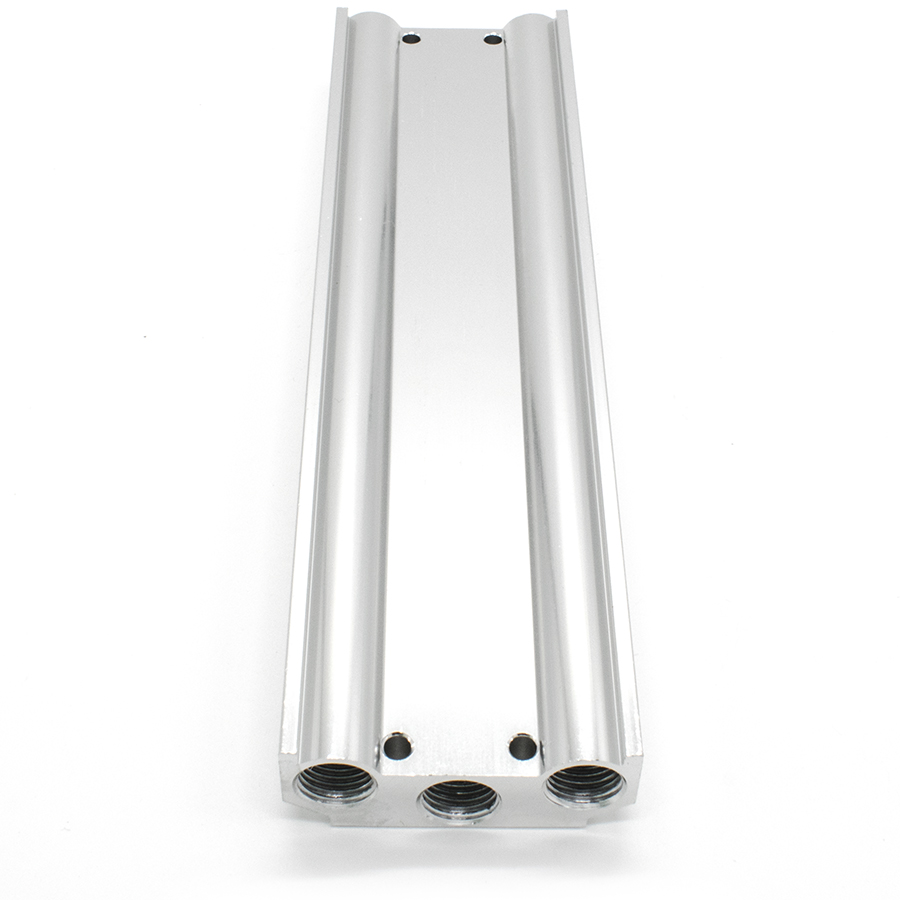

Техническое описание монтажной плиты 100M-10F
Монтажная плита серии 100M-10F представляет собой коллекторный блок, предназначенный для группового монтажа пневматических распределителей 100-й серии с конфигурацией 5/2 и 5/3 (линейность/позиционность). Изделие обеспечивает компактное размещение компонентов и централизованный отвод отработанного воздуха через общие выхлопные каналы, что оптимизирует пневматическую схему оборудования.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров при воздействии вибрационных нагрузок и перепадов давления. Продукт соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), обеспечивая герметичность соединений и надежность эксплуатации в промышленных пневмосистемах.
Технические характеристики и комплектация:
- Количество монтажных мест: 10 станций;
- Тип распределителей: серия 4V100;
- Схема управления: 5-ти линейные распределители;
- Материал корпуса: анодированный алюминий;
- Соответствие стандартам: ГОСТ 18460-91, ГОСТ 15150-69;
Комплект поставки:
- Монтажная плита коллекторного типа — 1 шт.;
- Винты фиксирующие (комплект на 10 позиций) — 20 шт.;
- Уплотнительные элементы (комплект интерфейса плита-распределитель) — 10 шт.
