Техническое описание монтажной плиты 100M-13F

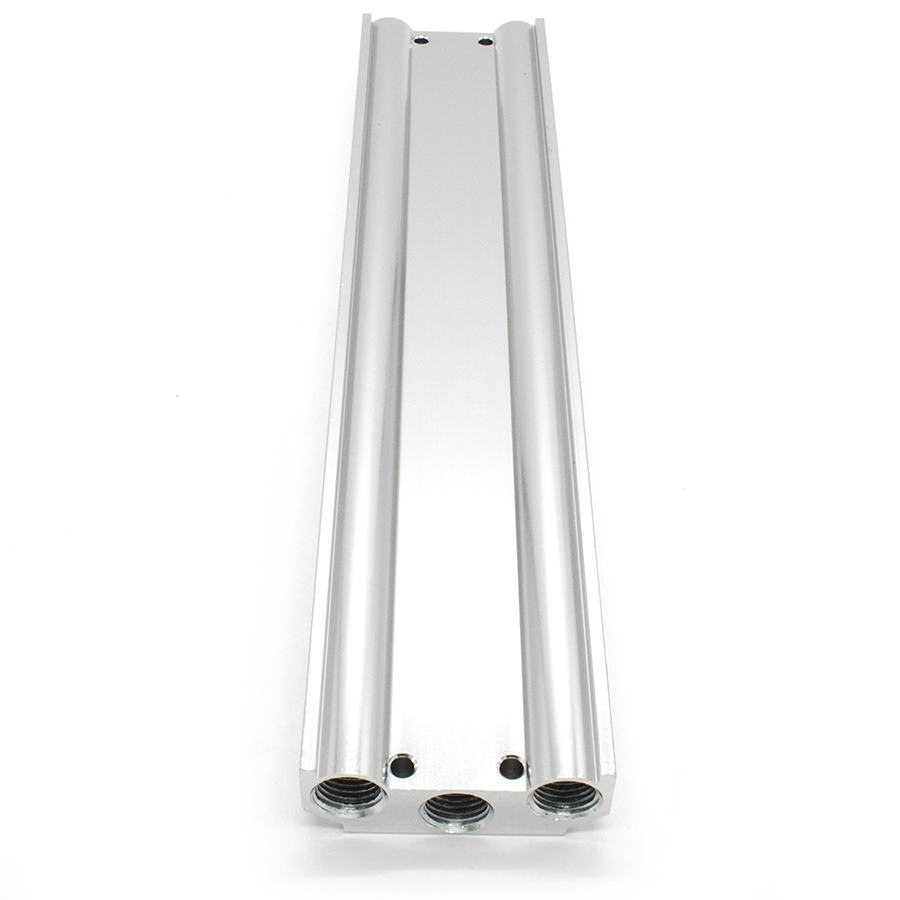

Монтажная плита модели 100M-13F представляет собой специализированный коллекторный блок, предназначенный для группового монтажа до 13 пневматических распределителей 100-й серии. Изделие обеспечивает компактную интеграцию компонентов пневмосистемы с организацией единого канала питания и общего выхлопа, что существенно оптимизирует пневматическую разводку и снижает уровень шума при использовании глушителей.
Конструктивные особенности и эксплуатационные характеристики:
- Совместимость: Пневмораспределители серии 4V100 (линейность 3/2, 5/2, 5/3).

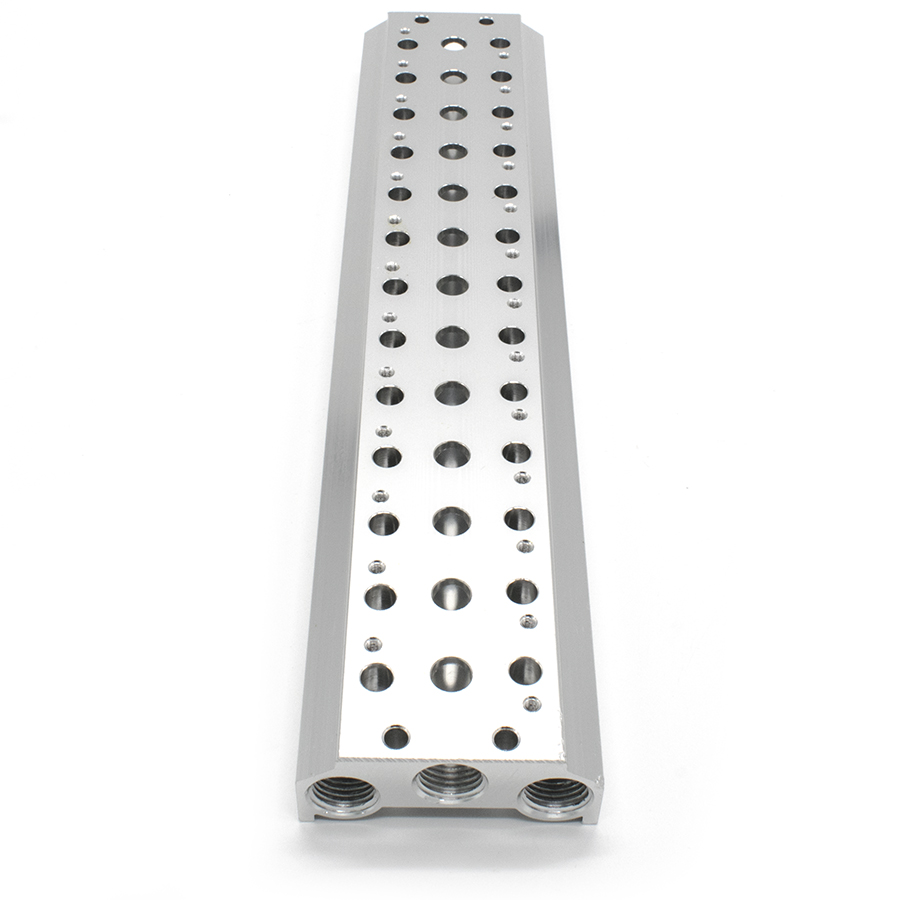

- Количество монтажных мест: 13 позиций.
- Материал корпуса: Анодированный алюминиевый сплав, обладающий высокой коррозионной стойкостью.
- Тип монтажа: Групповой, с фиксацией распределителей через уплотнительные прокладки.
- Стандартизация: Изготовлено с учетом требований ГОСТ 15150-69 (исполнение по климатическим условиям) и ГОСТ 18460-91 (пневмоприводы и системы).
Комплектация поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 26 шт.

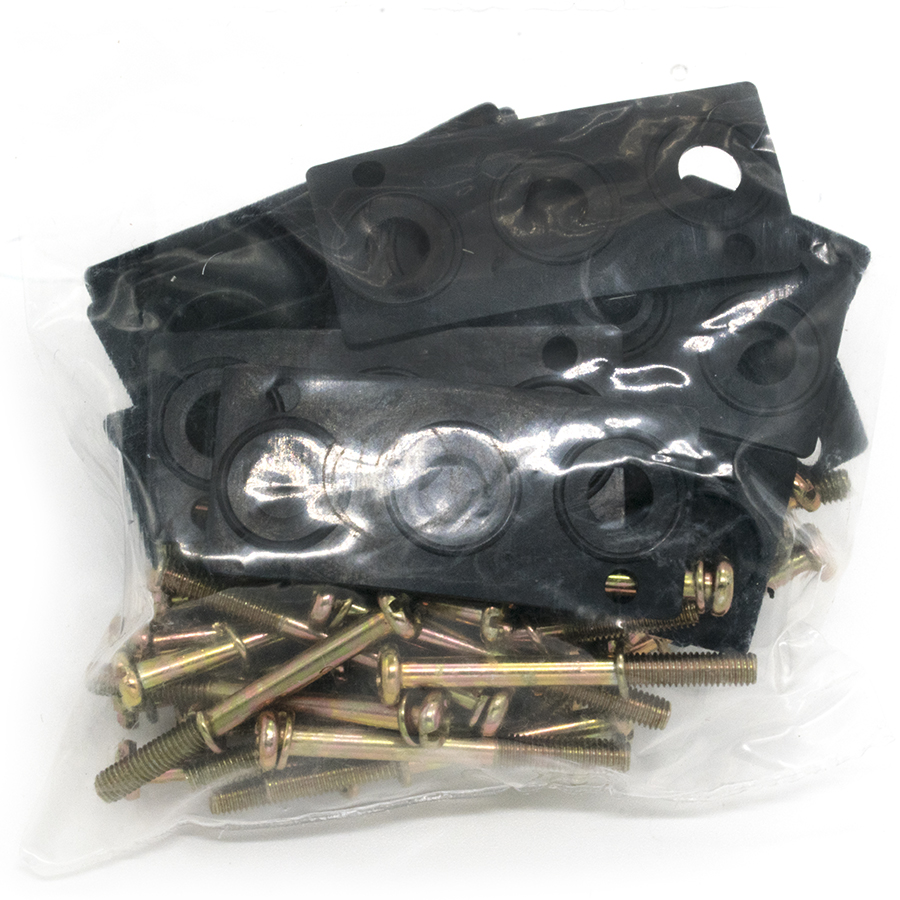

- Комплект межкомпонентных уплотнений (плита-распределитель) — 13 шт.
Данный узел рекомендуется для применения в автоматизированных линиях с высокой плотностью размещения исполнительных механизмов, где требуется надежное сопряжение пневматических линий в соответствии с техническими регламентами промышленной пневматики.
