Техническое описание монтажной плиты 100M-14F

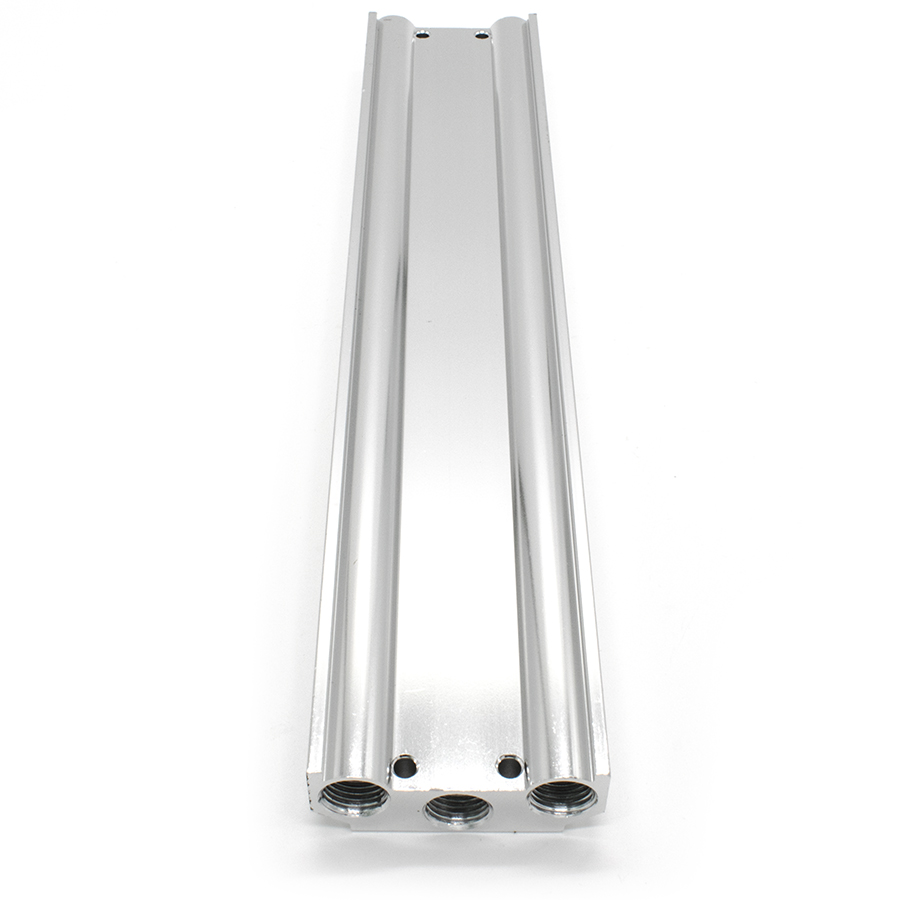

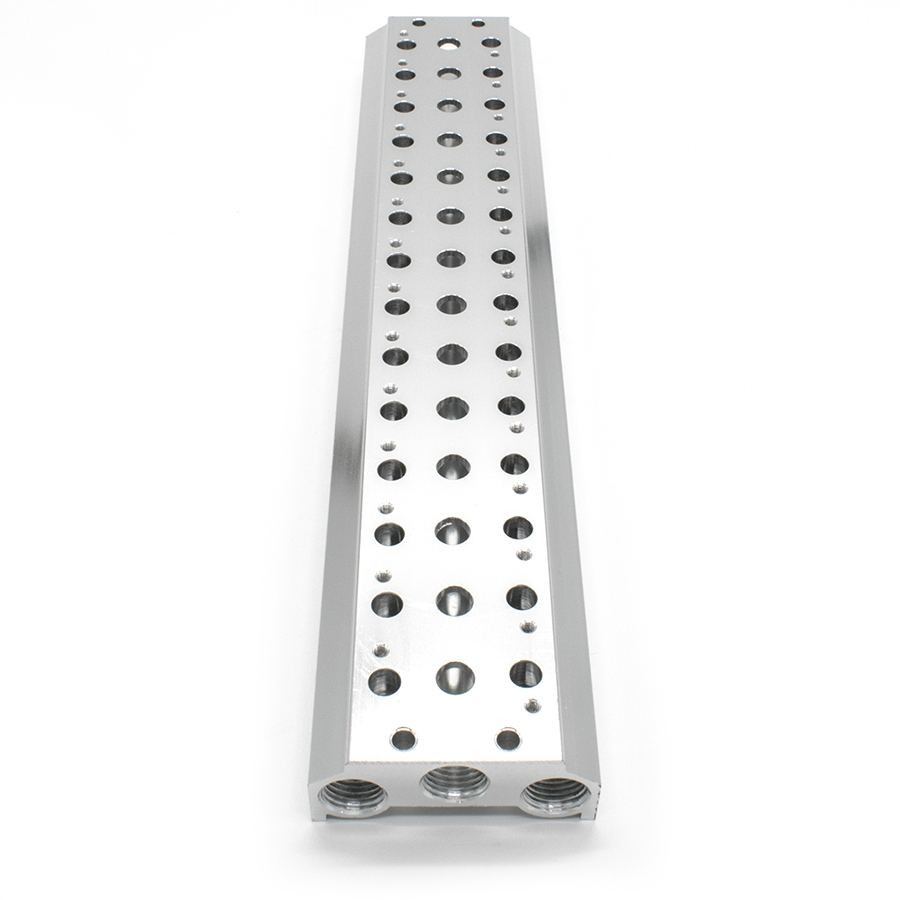

Монтажная плита серии 100M-14F представляет собой групповой коллектор (базовую плиту) с общим каналом питания и объединенным выхлопом, предназначенный для компактного монтажа до 14 пневматических распределителей 100-й серии. Изделие обеспечивает герметичное соединение пневматических линий и оптимизацию разводки в шкафах управления и технологическом оборудовании.
Технические характеристики и конструкция:
- Тип распределителей: 5/2, 5/3 линейно-позиционные (серия 4V100).
- Количество посадочных мест: 14 станций.
- Материал корпуса: Анодированный алюминиевый сплав, обеспечивающий коррозионную стойкость и механическую прочность.
- Рабочая среда: Сжатый воздух (фильтрованный, с маслом или без).
- Соответствие стандартам: Изготовлено с учетом требований ГОСТ 15150-69 (исполнение по климатическим категориям) и ГОСТ 18460-91 (пневмоприводы и системы).
Комплектация поставки:
- Монтажная плита коллекторного типа — 1 шт.
- Комплект фиксирующих винтов для монтажа распределителей — 28 шт.
- Комплект межкомпонентных уплотнений (плита-распределитель) — 14 шт.
Данная плита позволяет существенно сократить количество фитингов и трубок в системе, минимизируя габариты пневматического острова и упрощая техническое обслуживание системы распределения воздуха.
