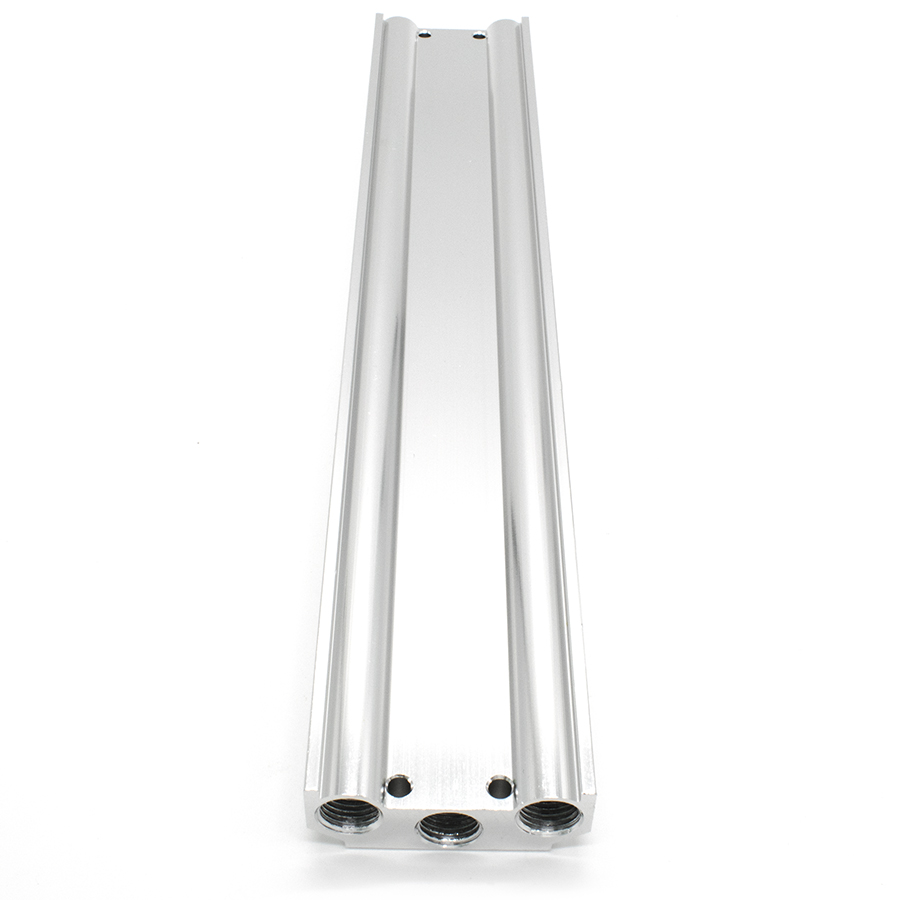

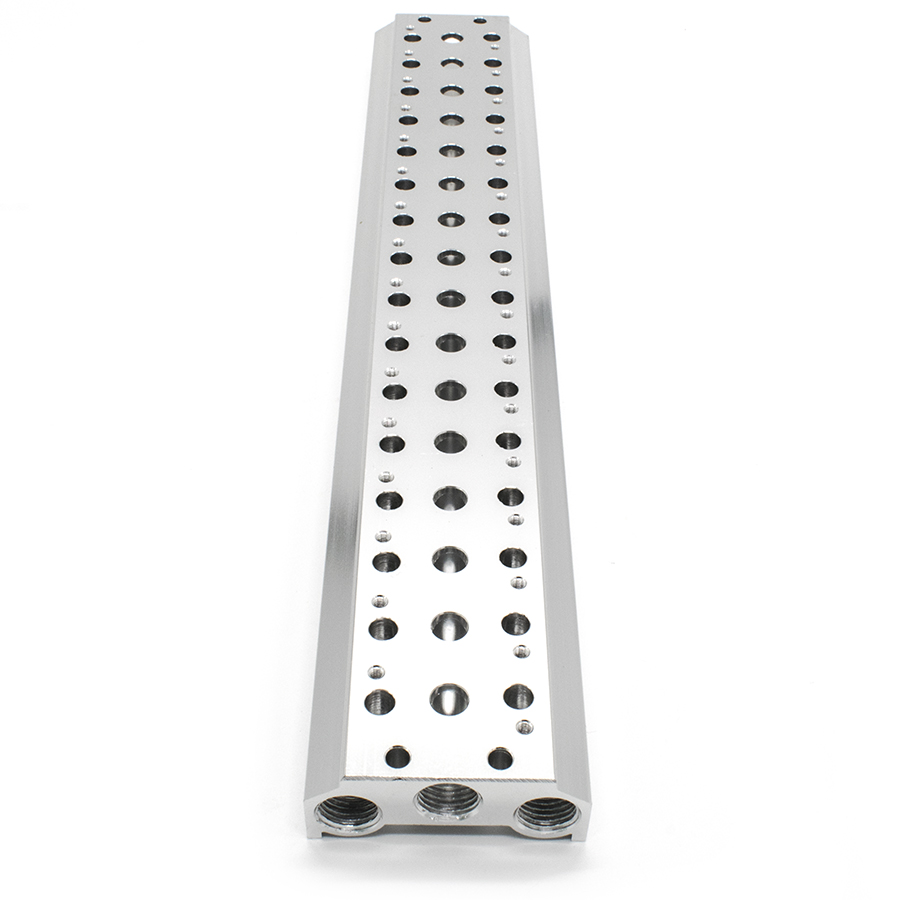

Техническое описание монтажной плиты 100M-16F
Многостанционная монтажная плита (коллектор) серии 100M-16F предназначена для группового монтажа 16-ти пневматических распределителей 100-й серии с конфигурацией 5/2 и 5/3 (линейность/позиционность). Изделие обеспечивает компактное размещение пневмокомпонентов и централизованный отвод выхлопных газов через общие каналы, что оптимизирует пневматическую схему и снижает уровень шума.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава методом прецизионной механической обработки, что гарантирует герметичность соединений и устойчивость к коррозии. Геометрия посадочных мест и присоединительные размеры соответствуют промышленным стандартам интеграции пневматических систем. Производство и технические характеристики изделия соответствуют требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по безопасности пневматических приводов.
Технические характеристики и комплектация:
- Количество монтажных позиций: 16 станций;
- Совместимое оборудование: пневмораспределители серии 4V100;
- Тип распределителей: 5/2, 5/3 лин/поз;
- Материал корпуса: анодированный алюминий;
- Рабочая среда: очищенный сжатый воздух (с фильтрацией не менее 40 мкм);
- Стандарт проектирования: ГОСТ 15150-69.
Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 32 шт. (по 2 на позицию).
- Комплект межкомпонентных уплотнений (плита-распределитель) — 16 шт.
