Техническое описание монтажной плиты 100M-19F

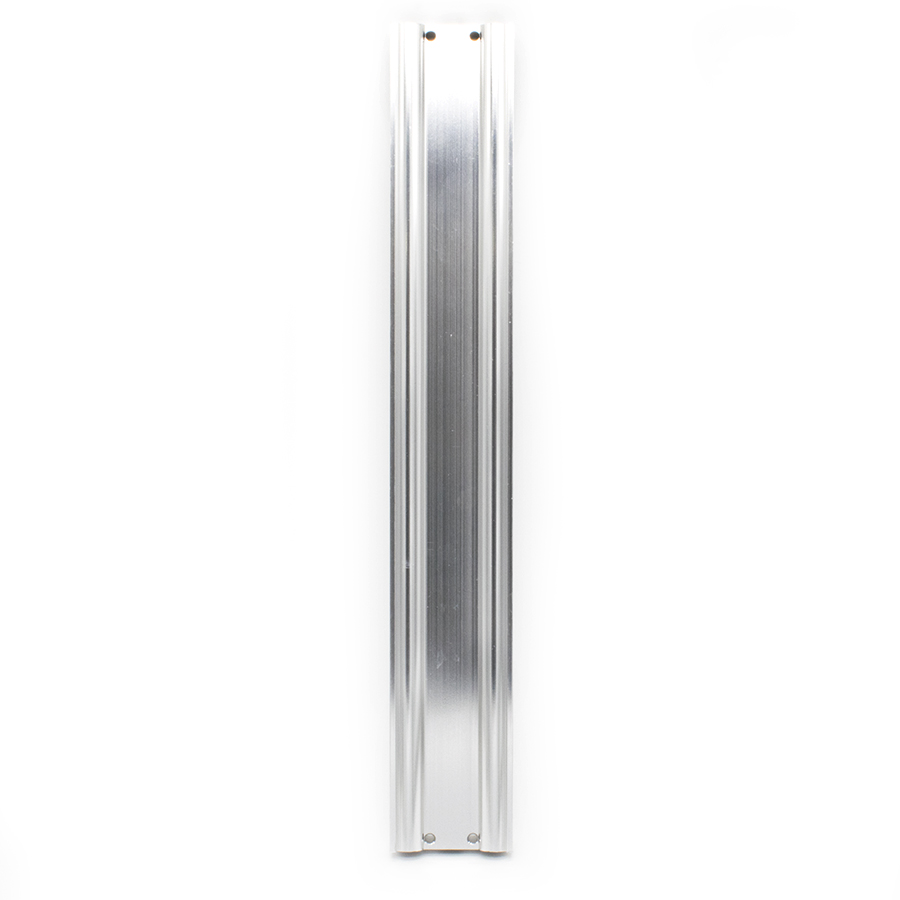

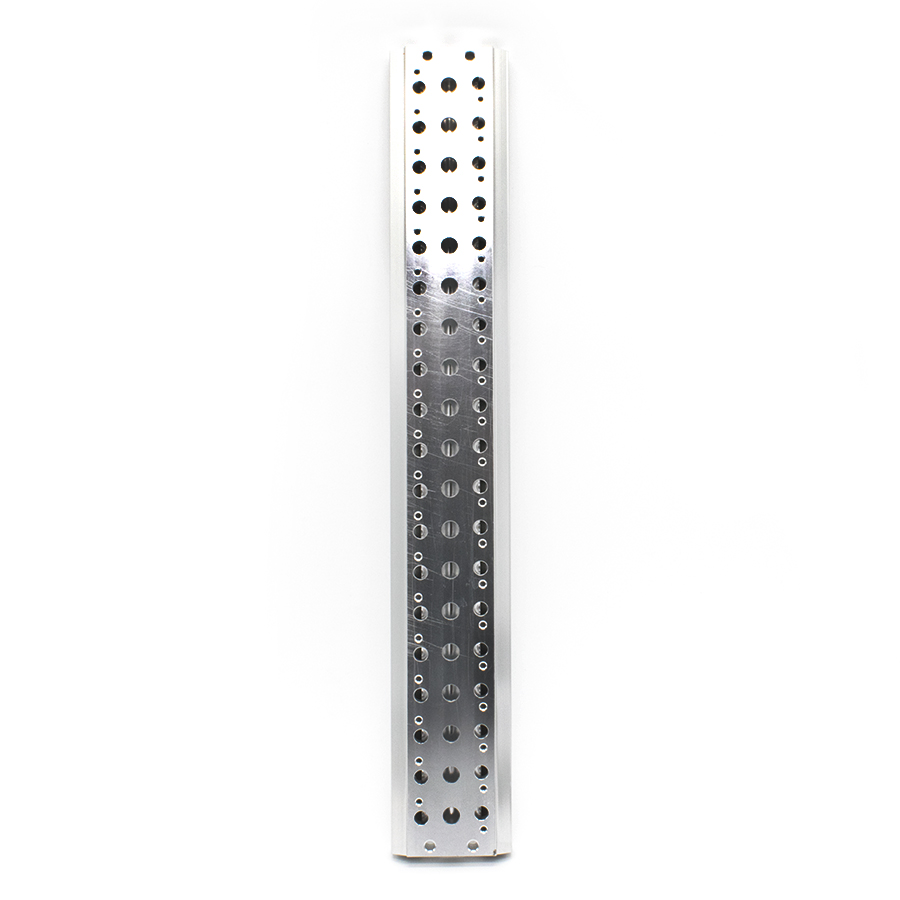

Монтажная плита серии 100M-19F представляет собой групповой коллектор (пневмоостров) с общим каналом питания и выхлопа, предназначенный для компактного монтажа до 19 пневматических распределителей 100-й серии. Данное базовое основание оптимизирует разводку пневматических линий, минимизируя количество фитингов и соединительных трубок в системе автоматизации.
Конструктивные особенности и эксплуатационные характеристики:
- Тип исполнения: Многопозиционная плита с объединенным выхлопом.
- Количество посадочных мест: 19 станций для распределителей схем 5/2 и 5/3.
- Материал корпуса: Анодированный алюминиевый сплав, обеспечивающий коррозионную стойкость и механическую прочность.
- Совместимость: Пневмораспределители серии 4V100 и аналоги.
- Стандартизация: Изделие соответствует требованиям ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 12.2.101-84 (пневмоприводы, общие требования безопасности к конструкции).
Комплектация поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 38 шт. (по 2 шт. на каждую позицию).
- Межсекционные уплотнительные прокладки — 19 шт.
Техническое решение на базе плиты 100M-19F позволяет централизованно отводить отработанный сжатый воздух через общие порты, что снижает уровень шума при установке групповых глушителей и упрощает техническое обслуживание пневмосистемы.
